22 可視化 [発展]

22.1 概要

　第19章では{ggplot2}の仕組みについて、第20章ではよく使われる5種類のプロット（棒グラフ、散布図、折れ線グラフ、箱ひげ図、ヒストグラム）の作り方を、第21章ではスケール、座標系などの操作を通じたグラフの見た目調整について解説しました。本章では第20章の延長線上に位置づけることができ、紹介しきれなかった様々なグラフの作り方について簡単に解説します。本章で紹介するグラフは以下の通りです。

バイオリンプロット
ラグプロット
リッジプロット
エラーバー付き散布図
ロリーポップチャート

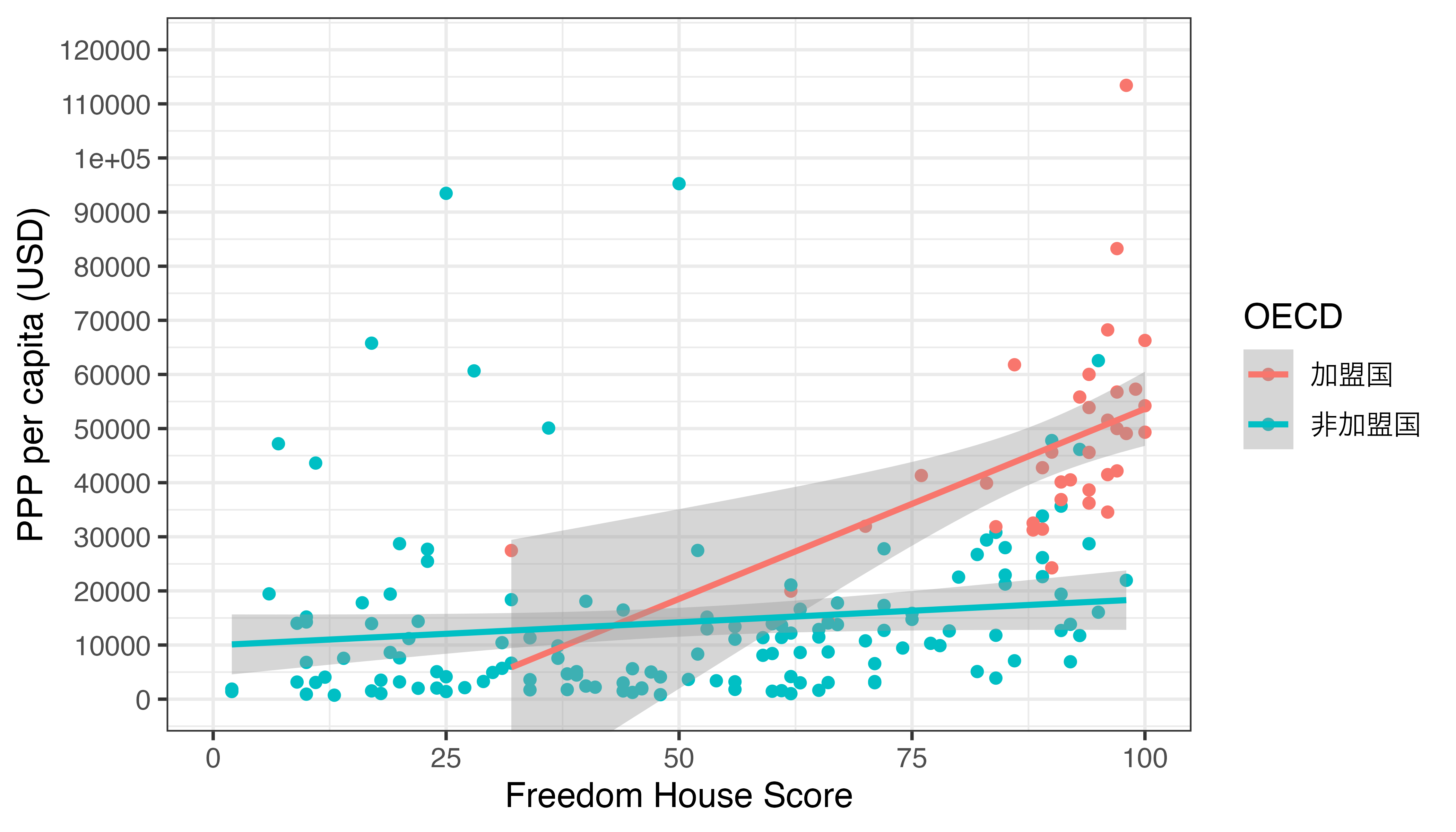

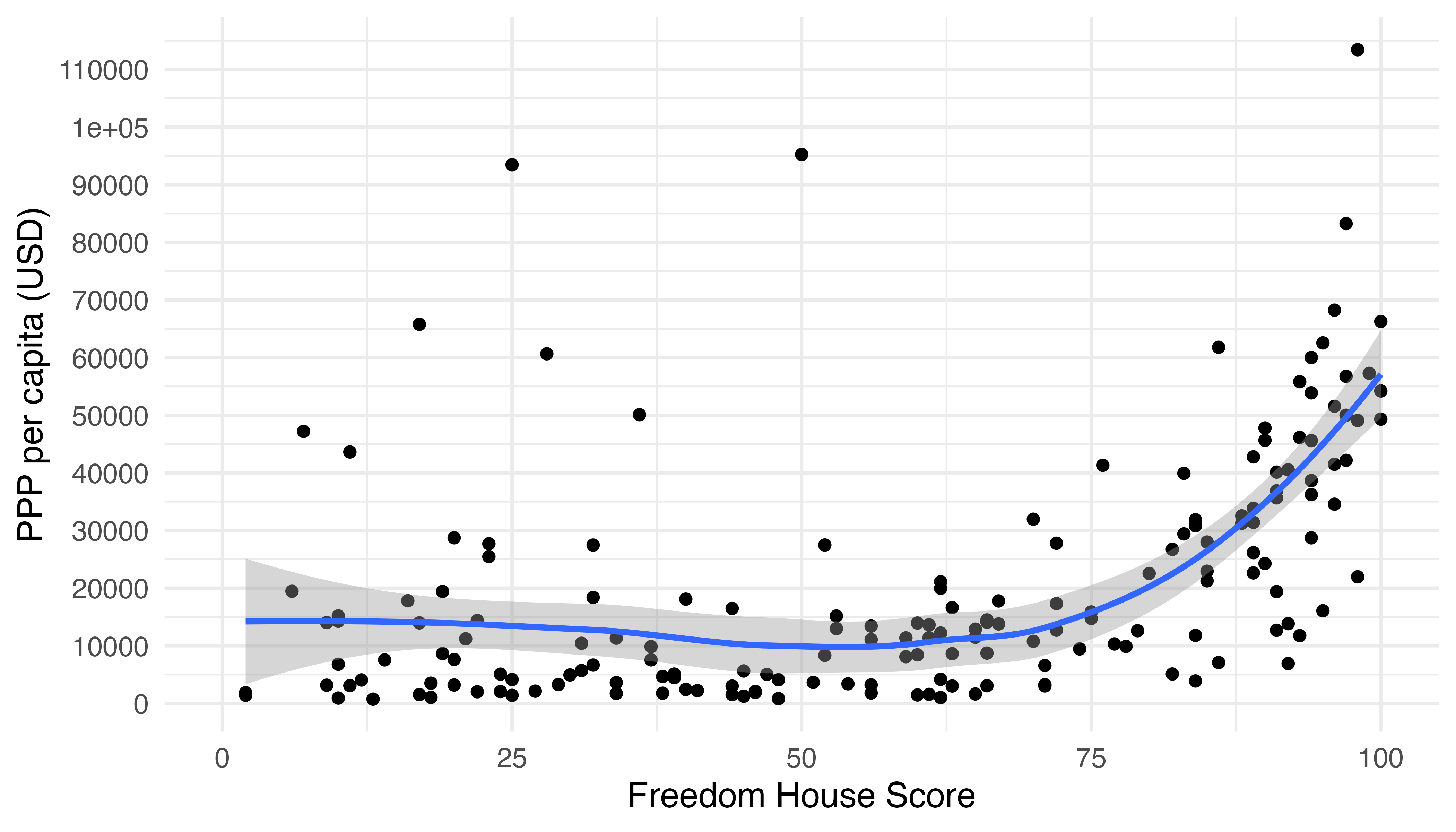

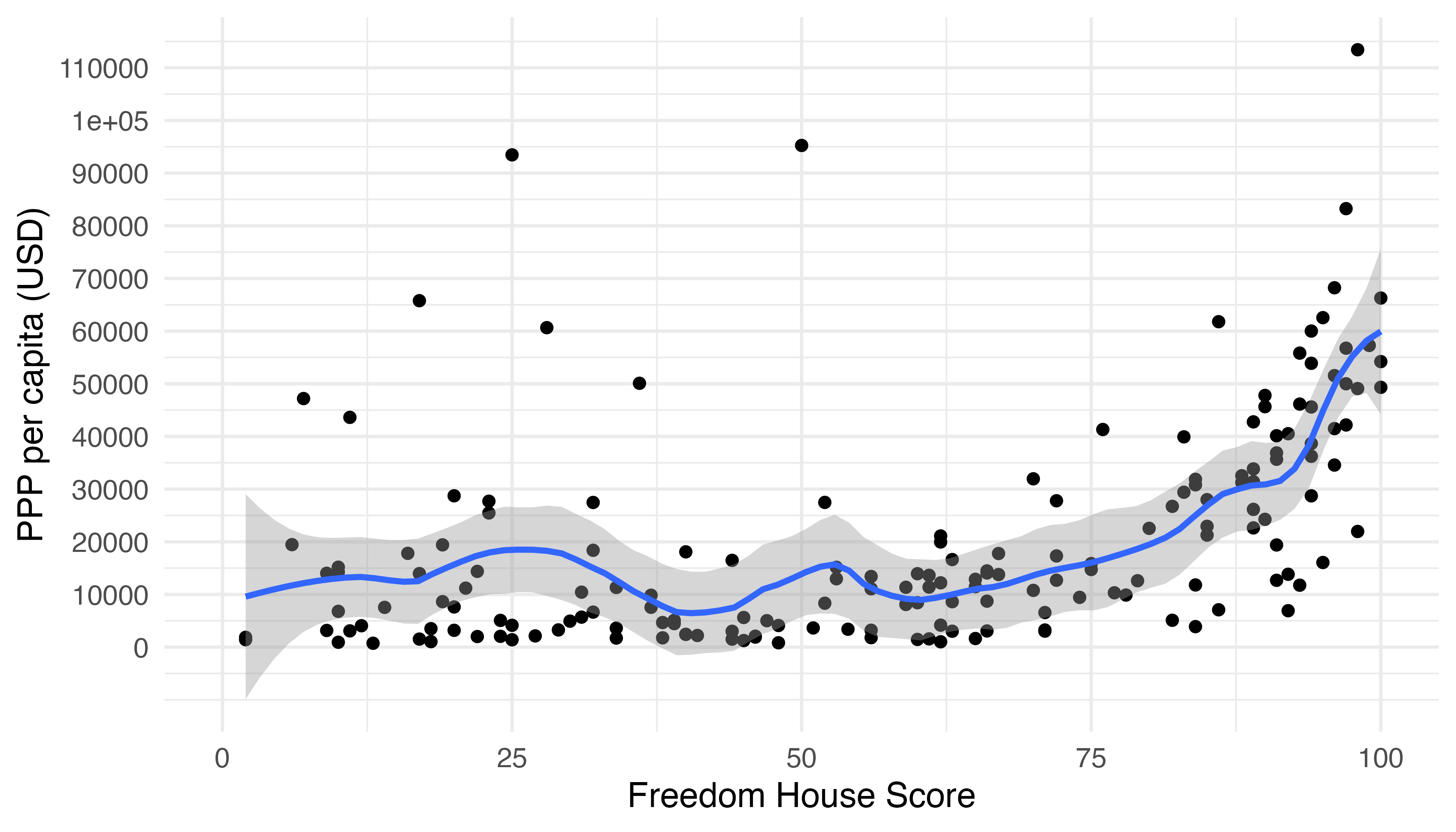

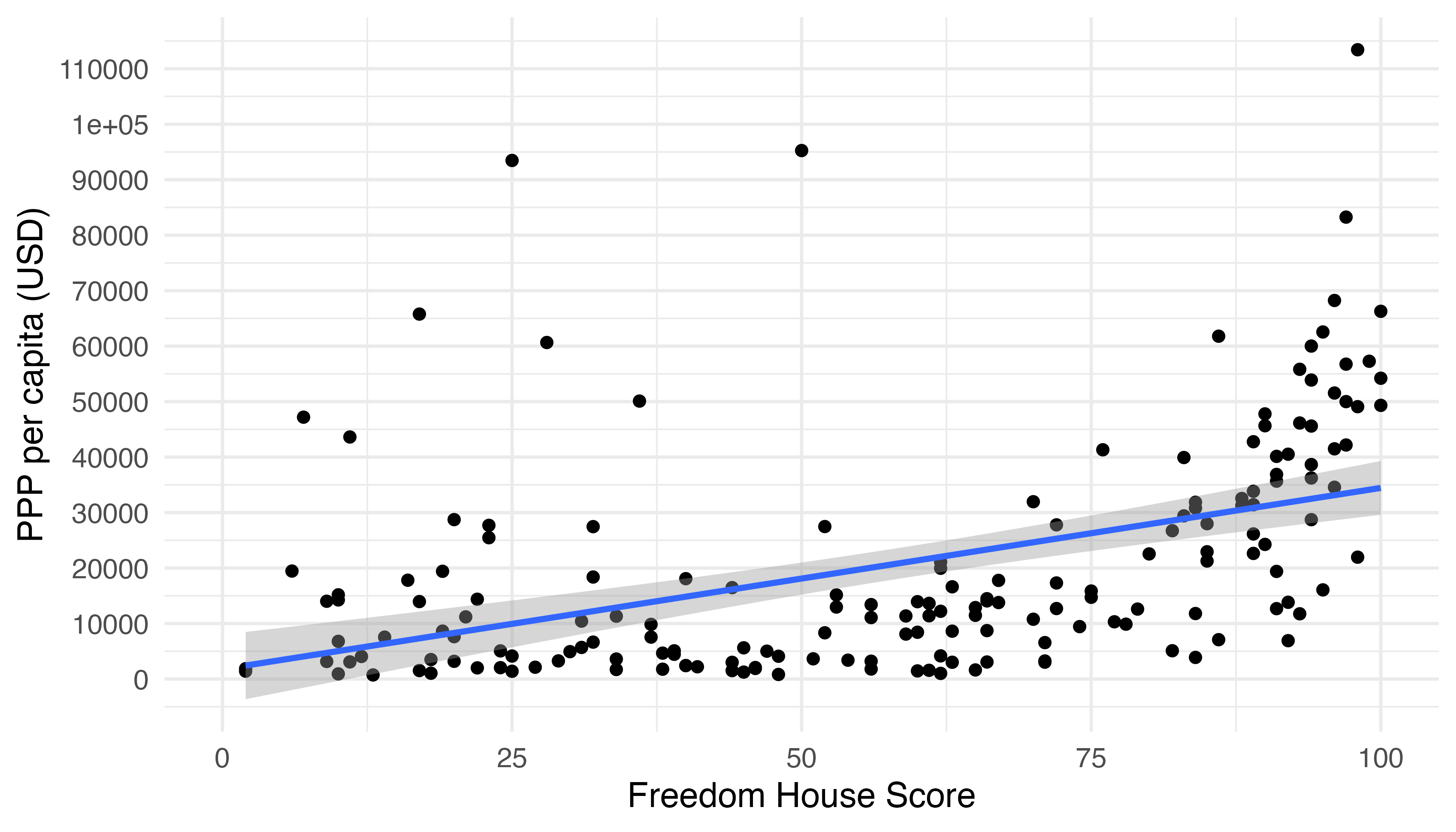

平滑化ライン

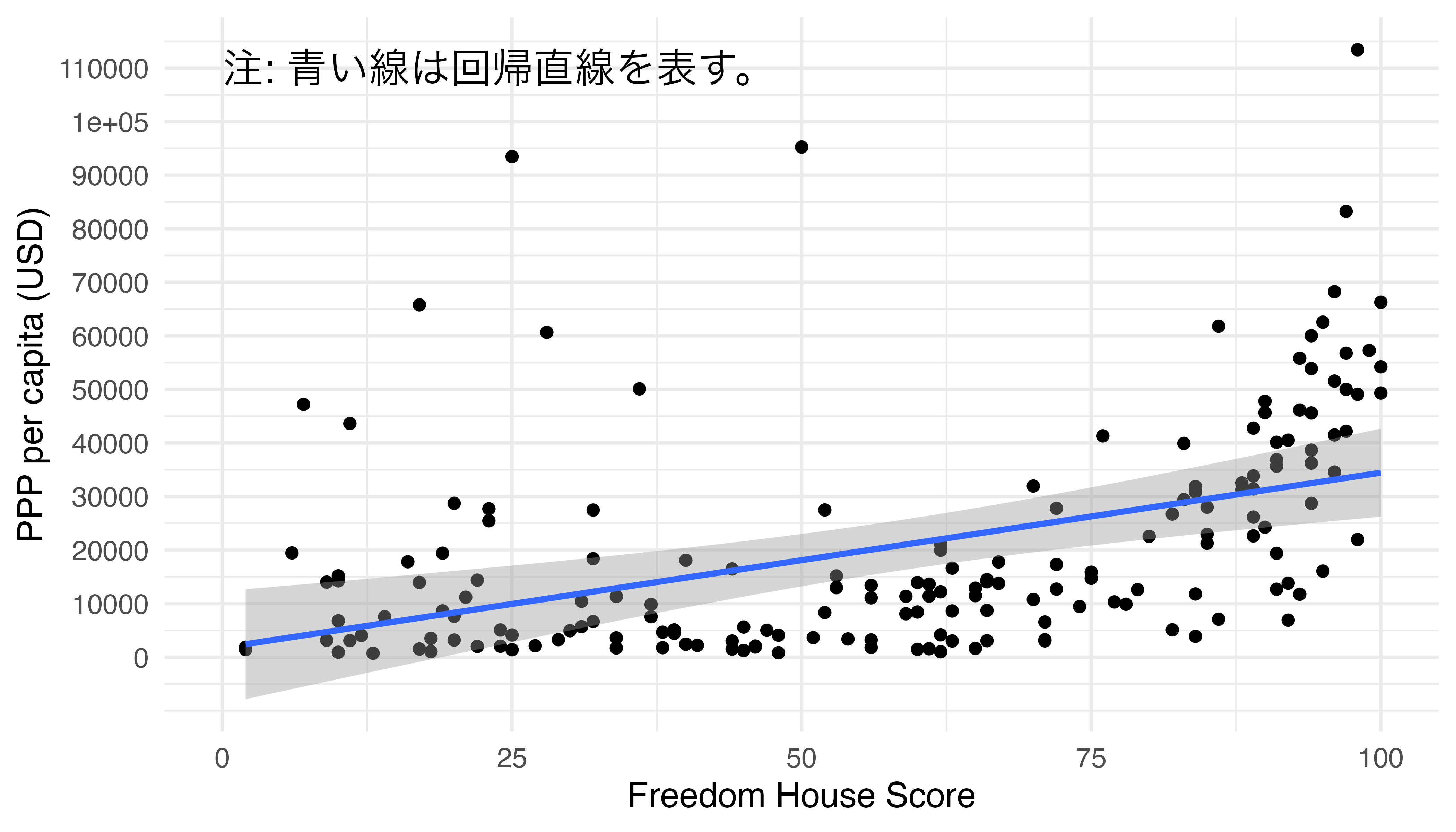

文字列の出力

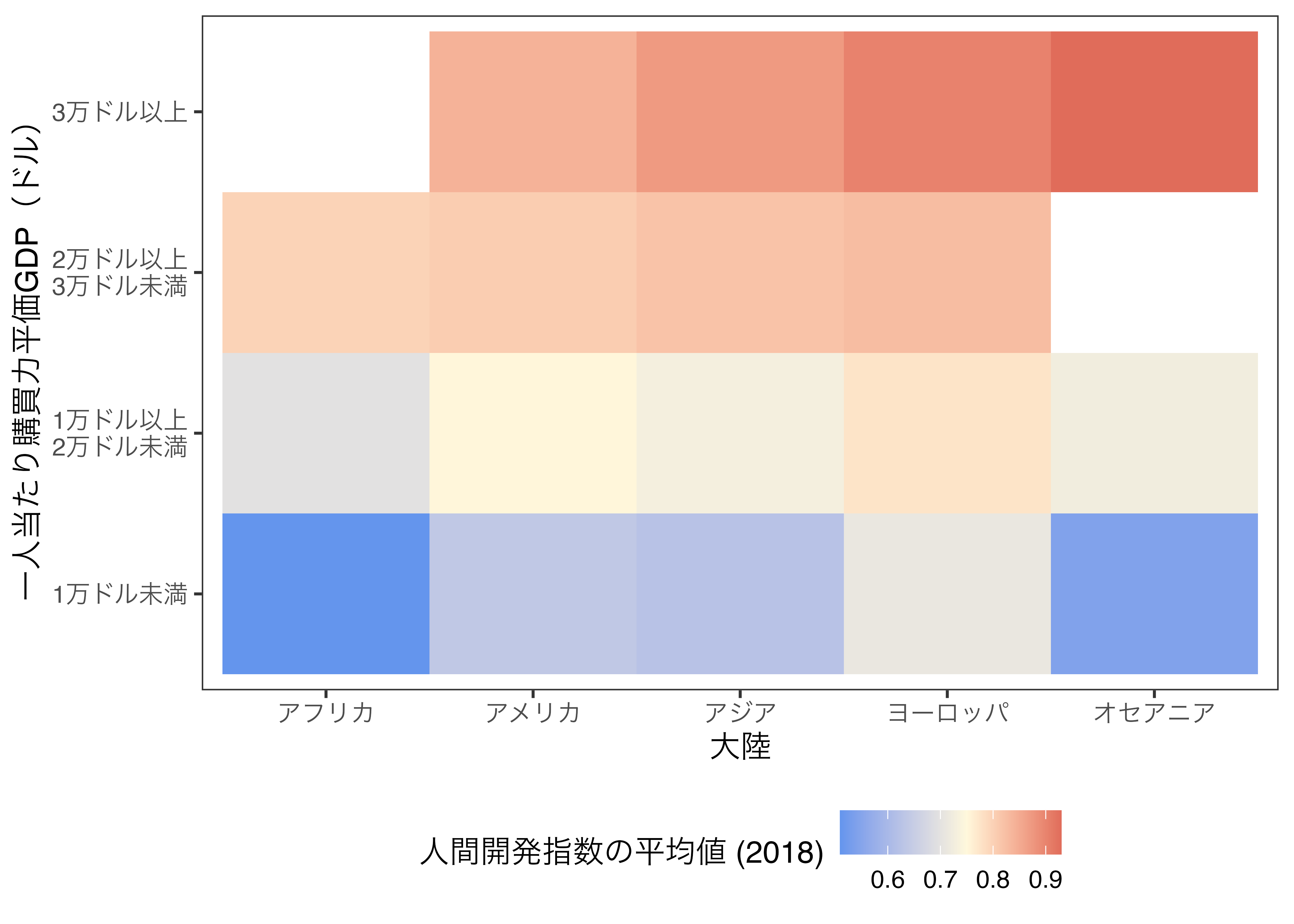

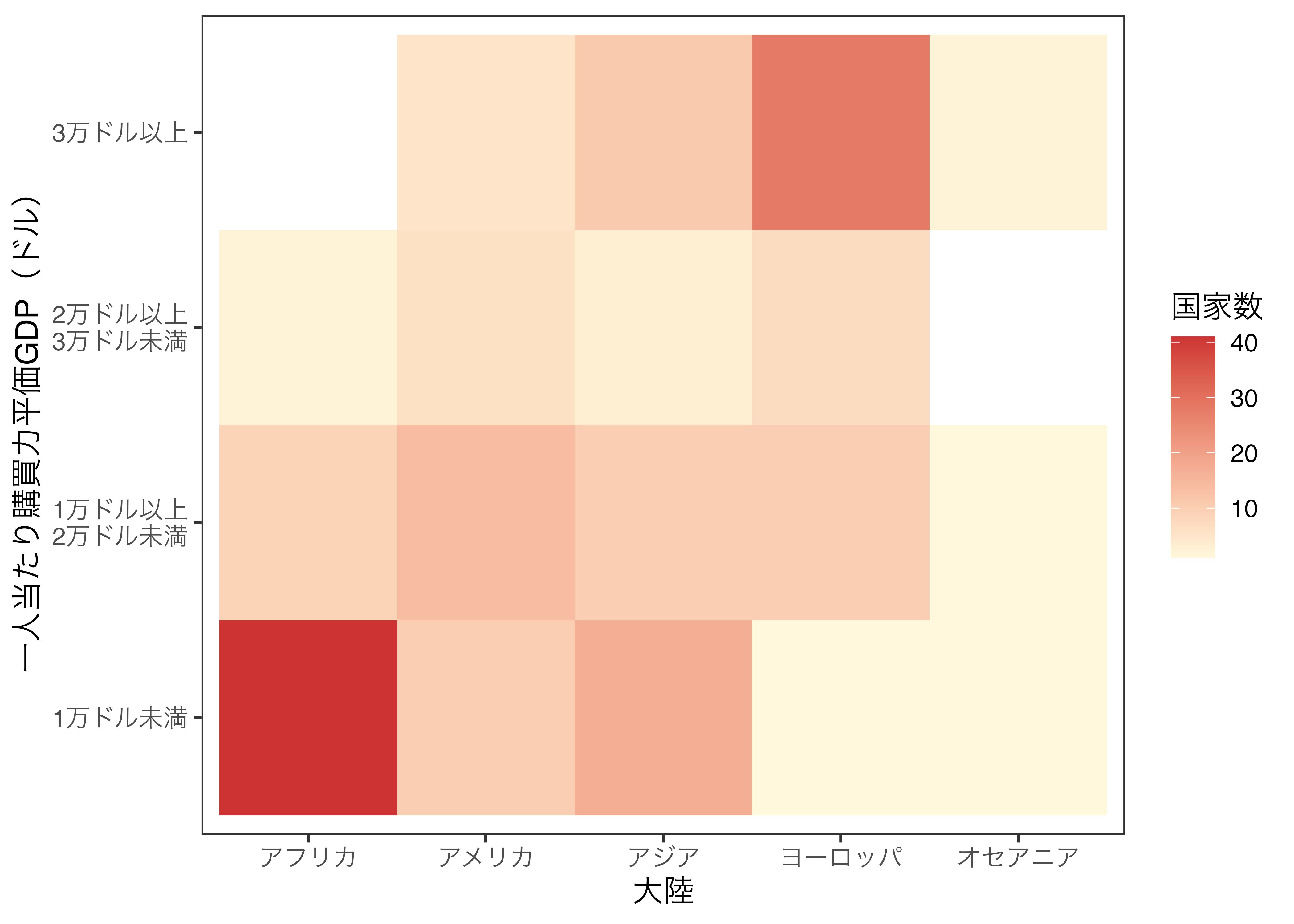

ヒートマップ

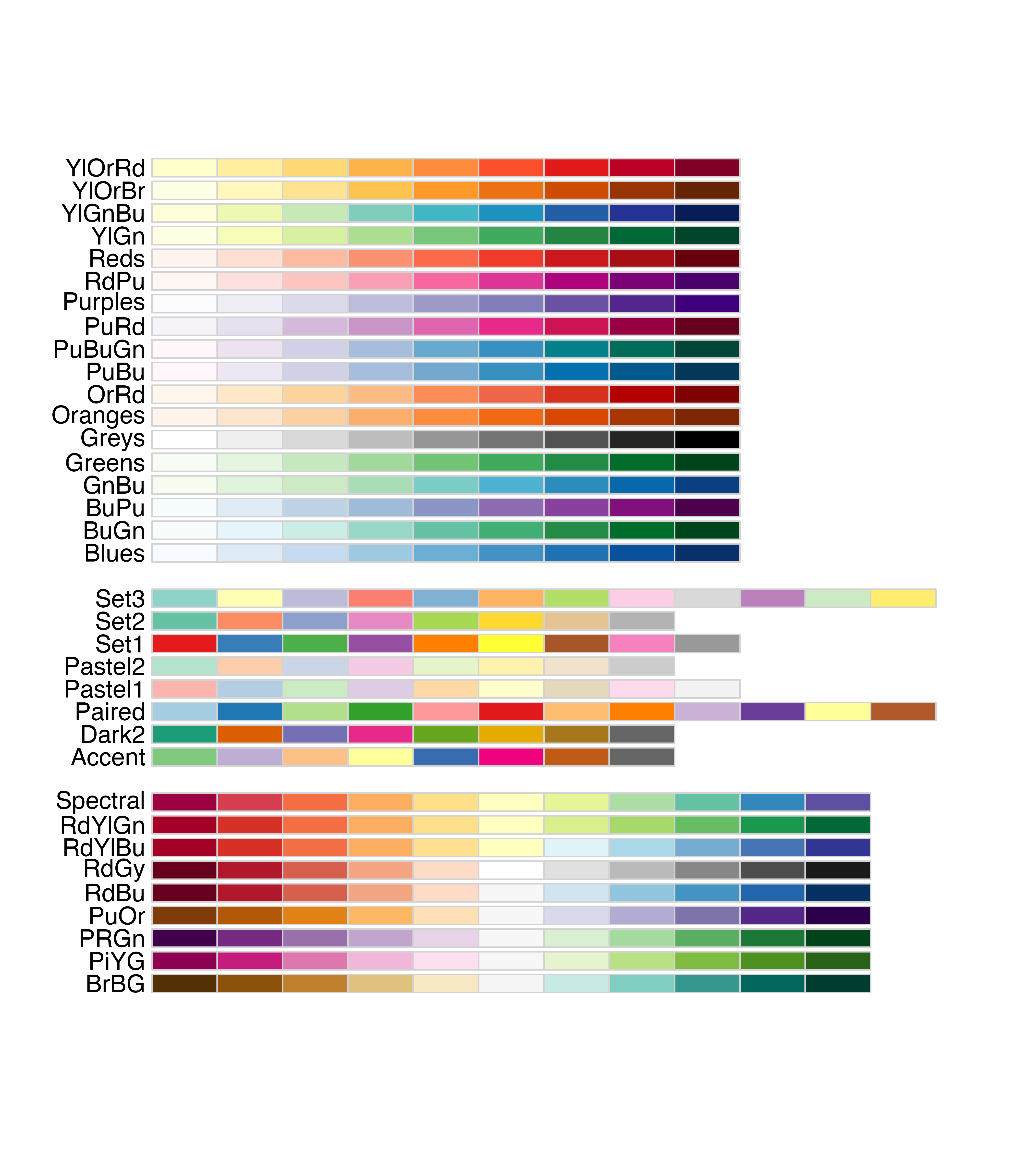

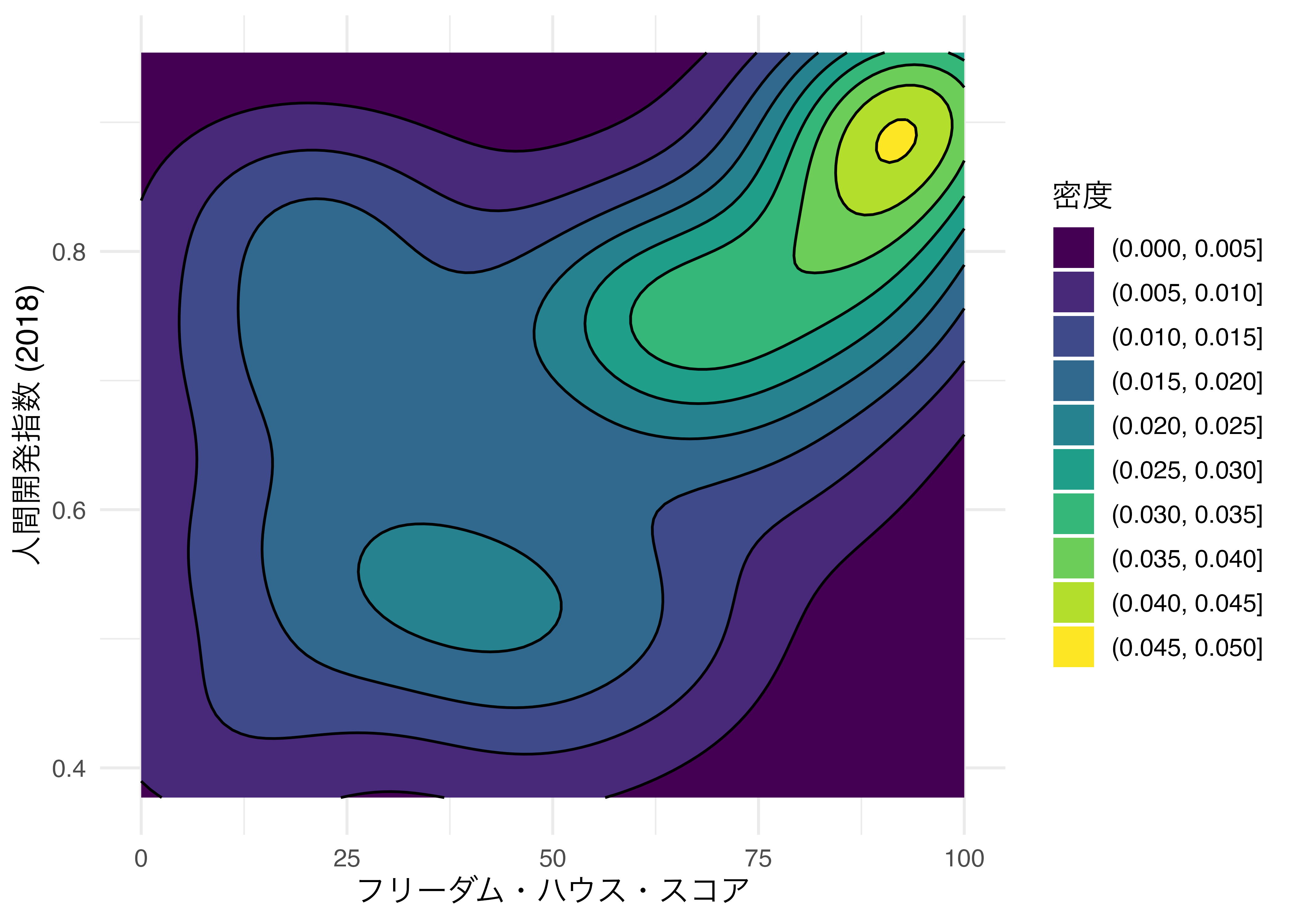

等高線図

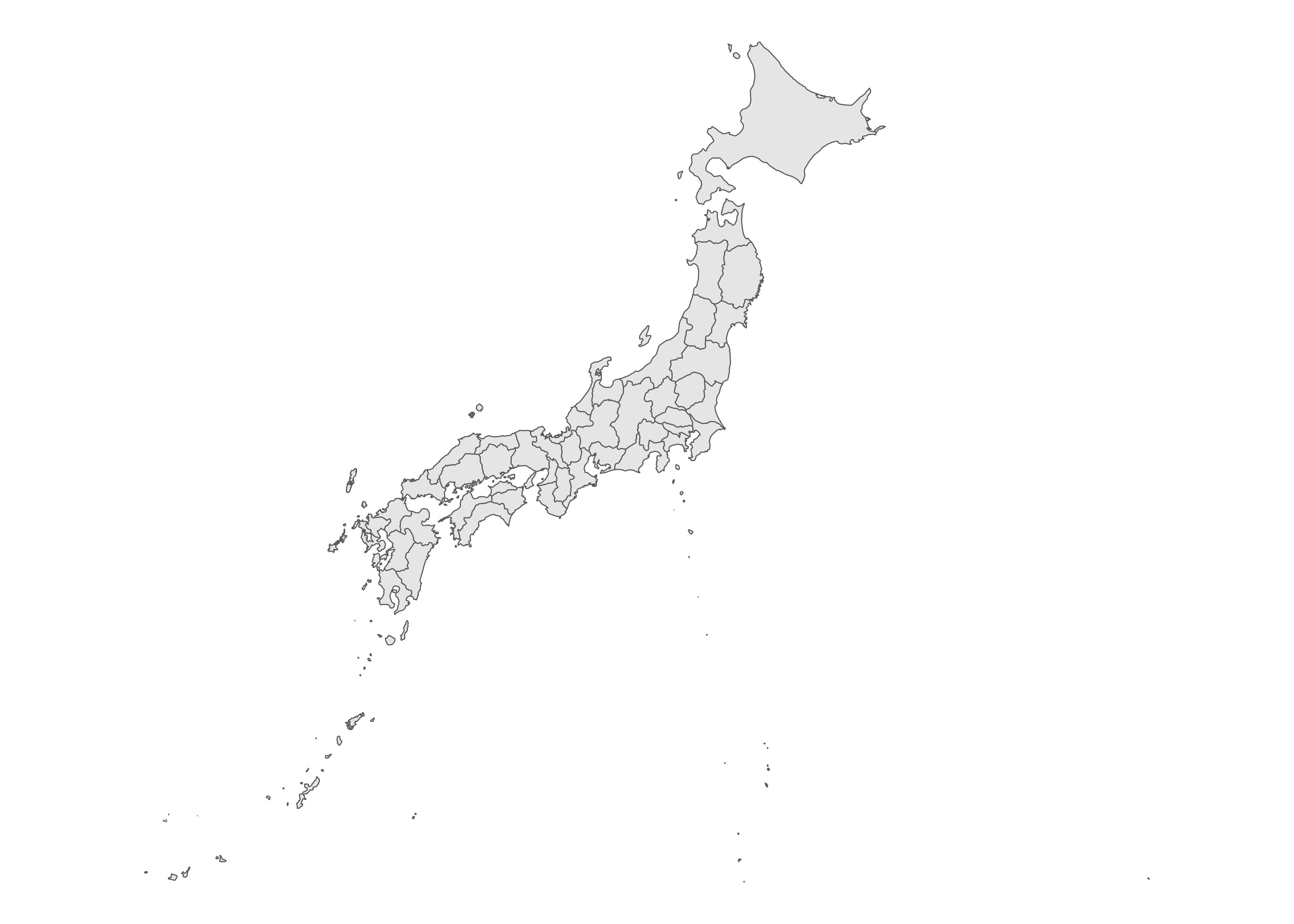

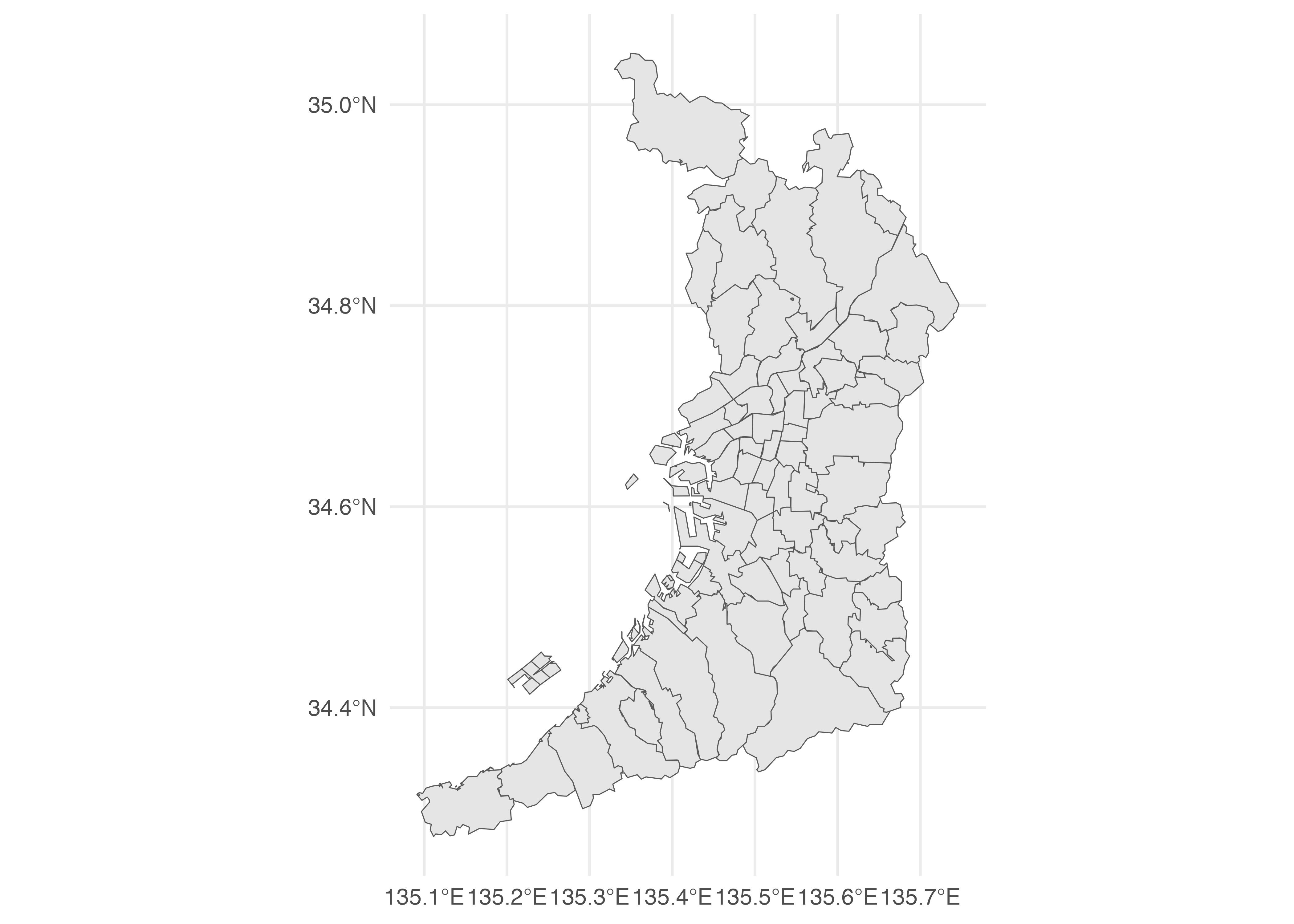

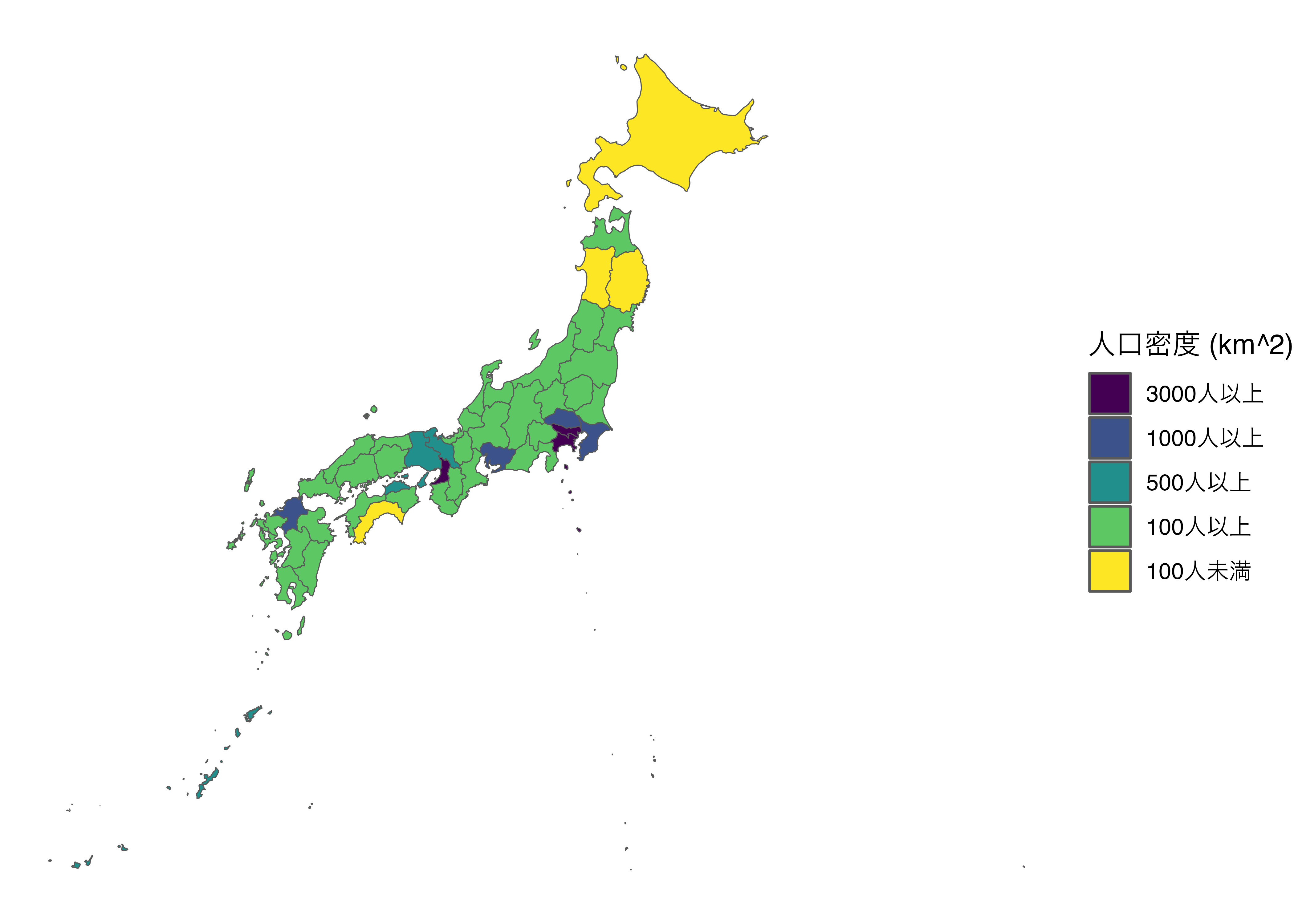

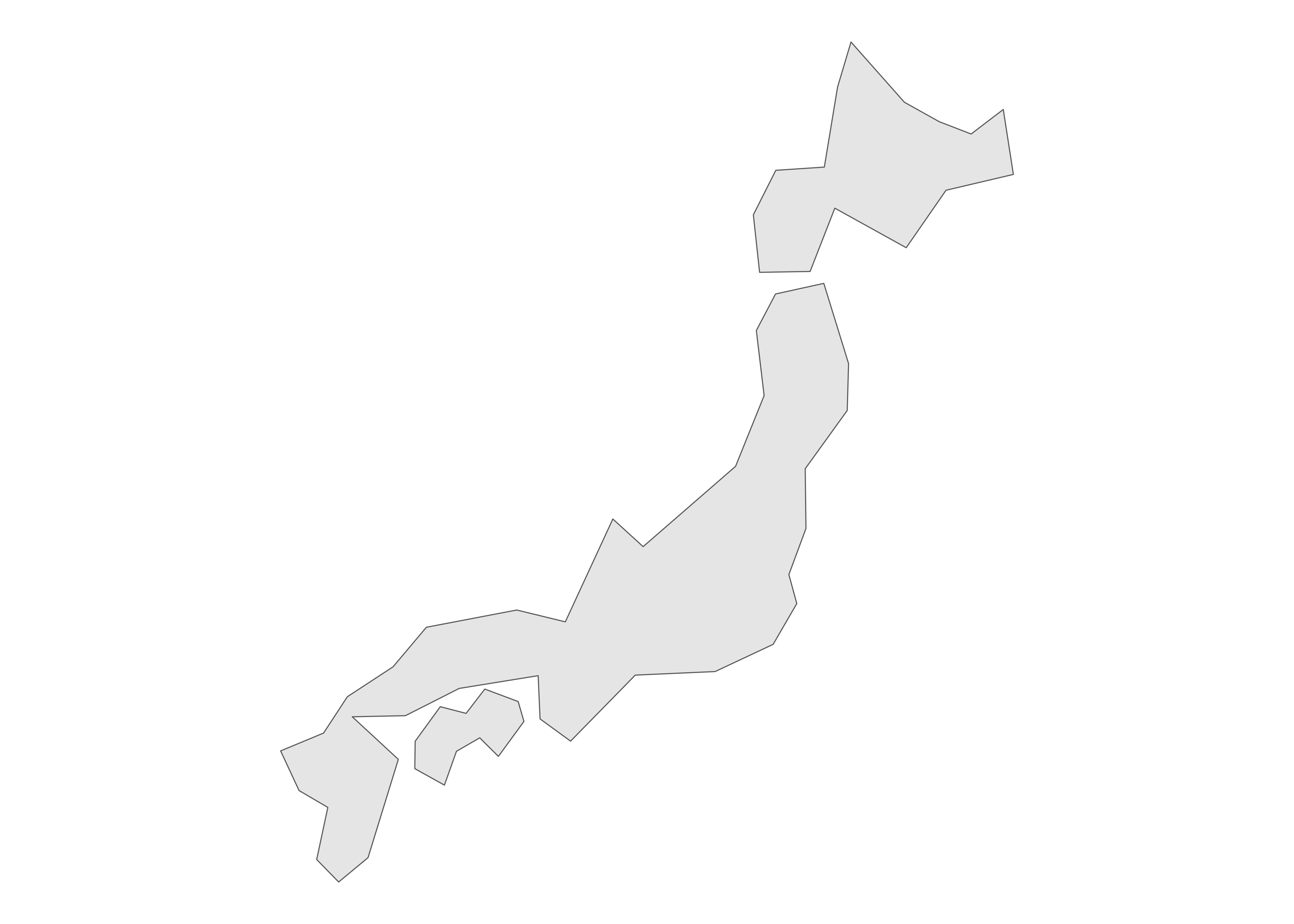

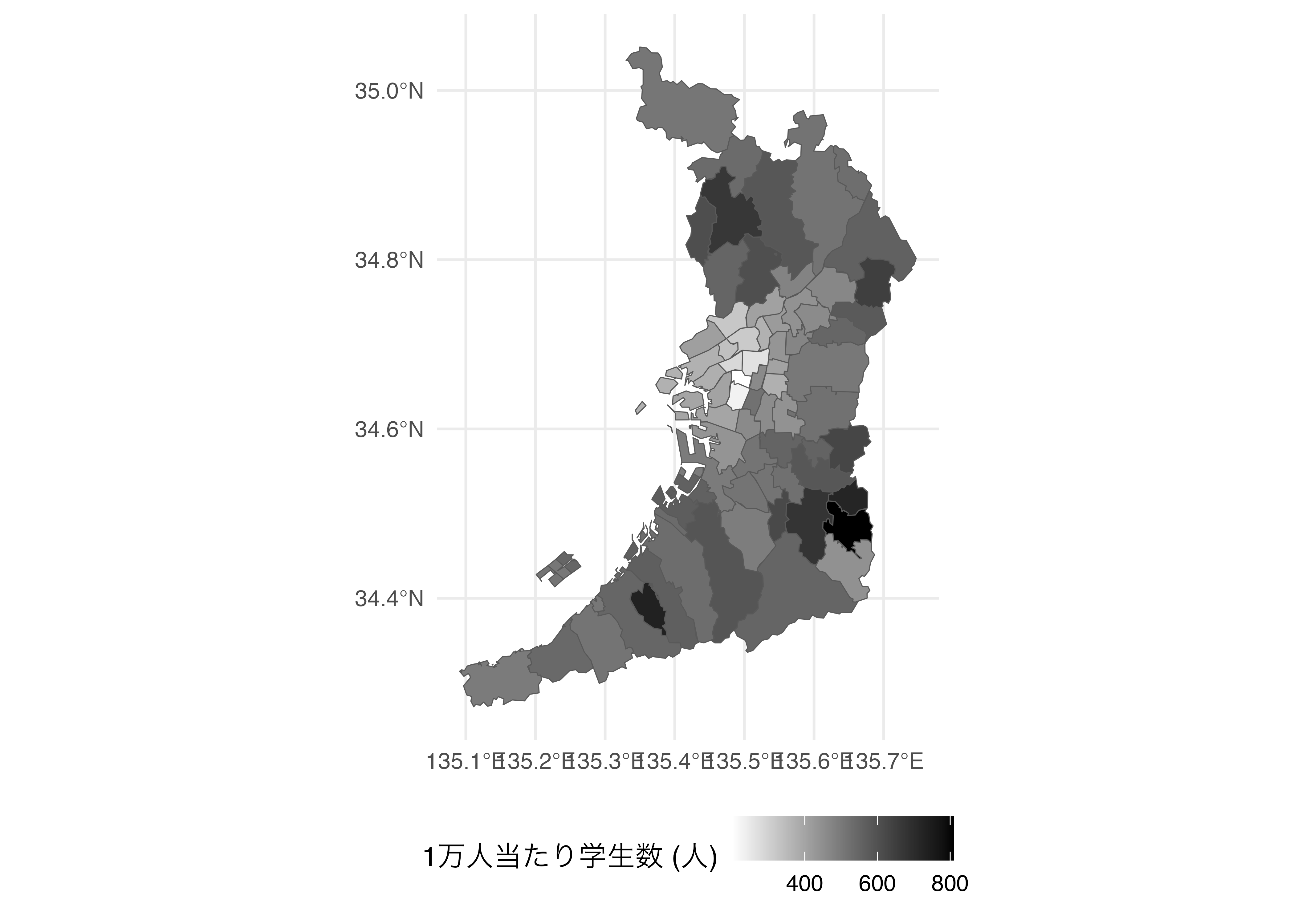

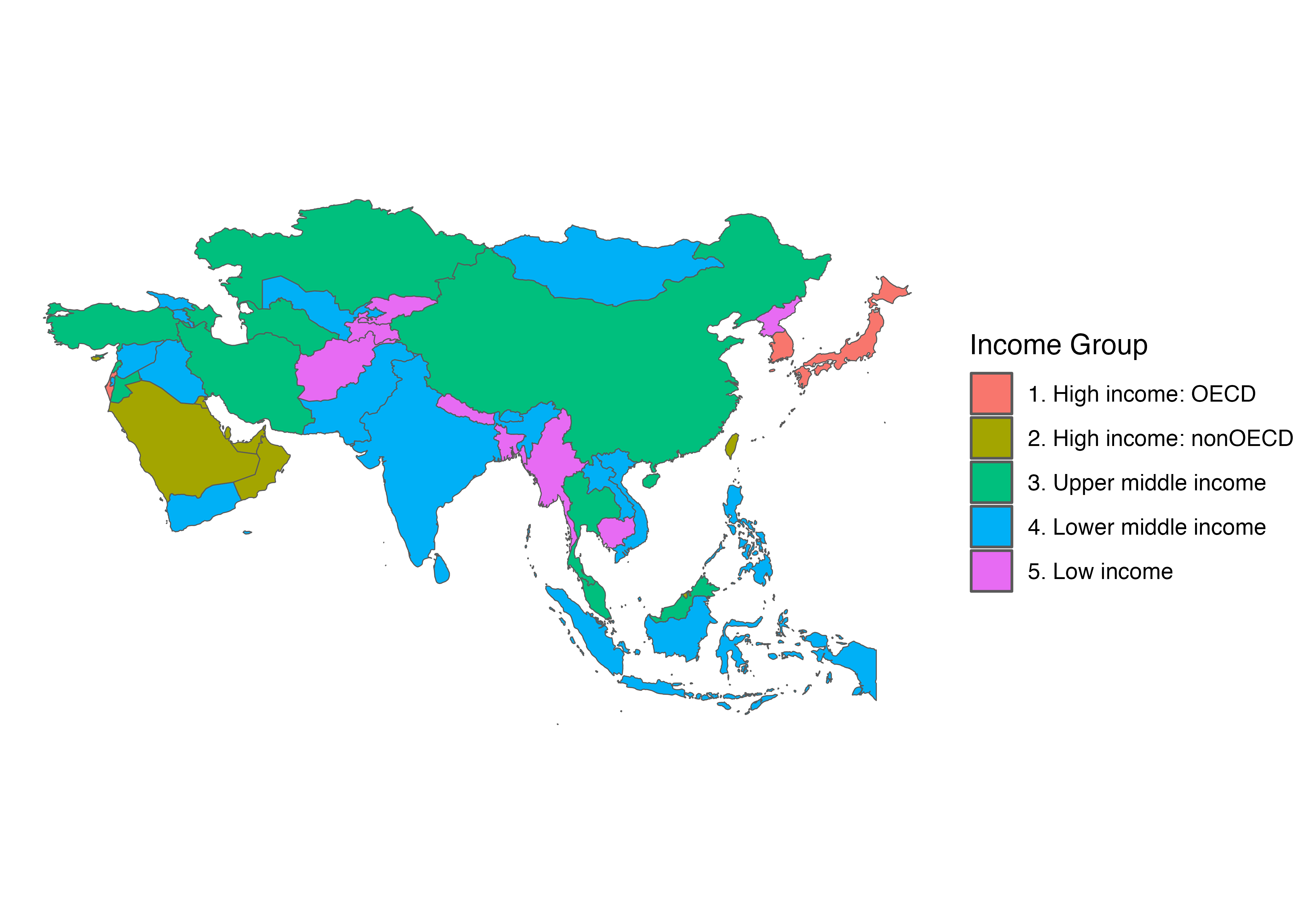

地図

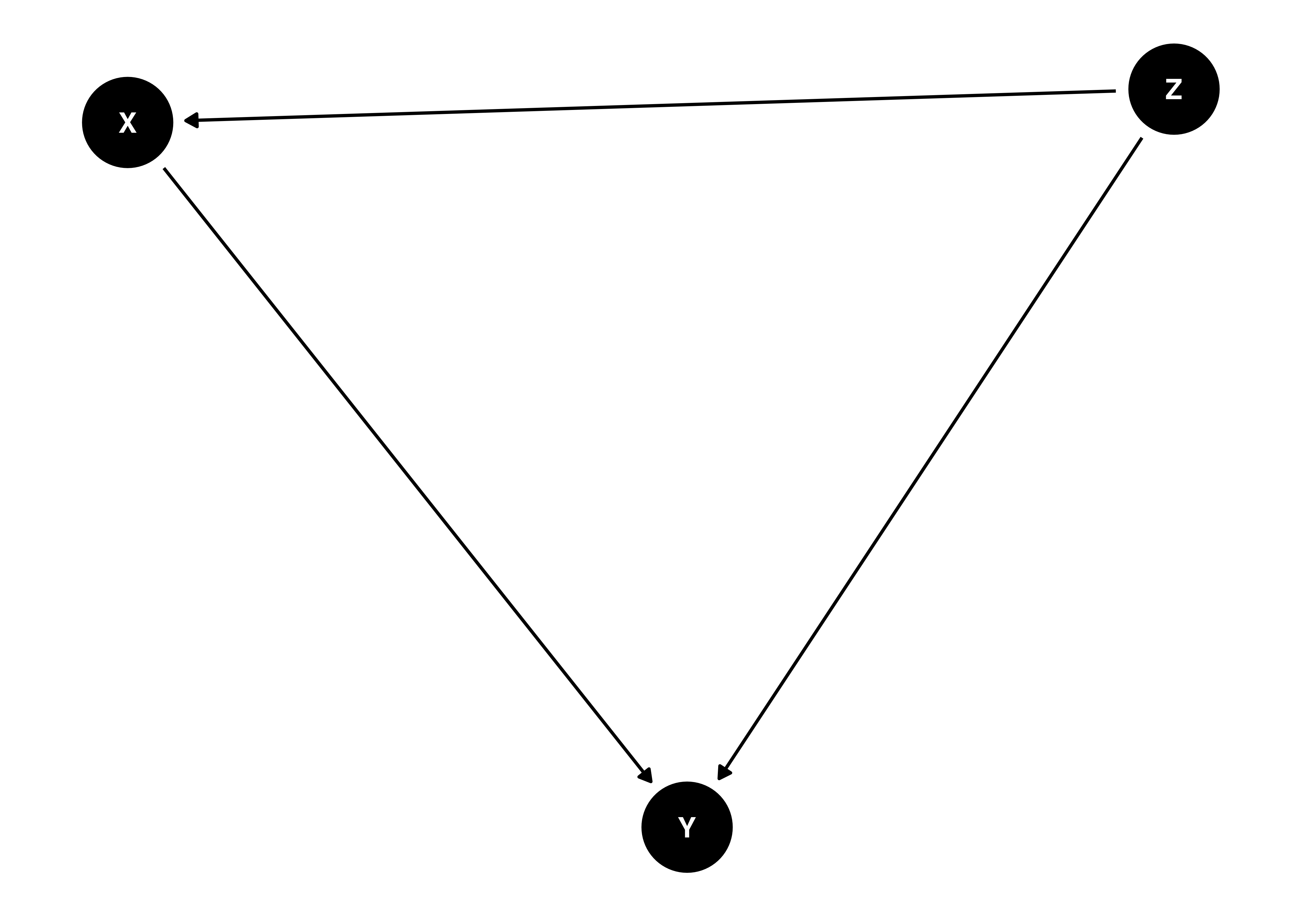

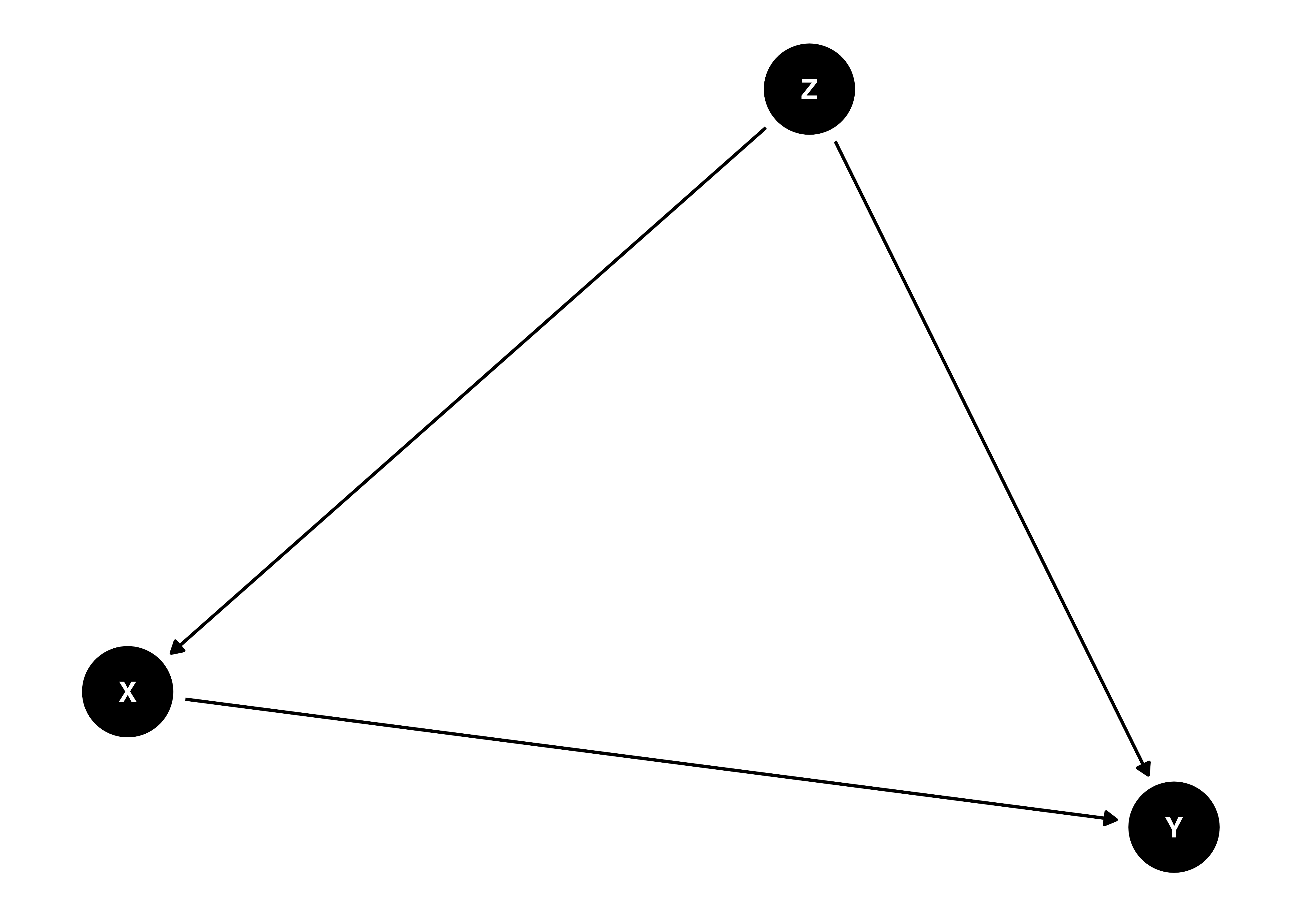

非巡回有向グラフ

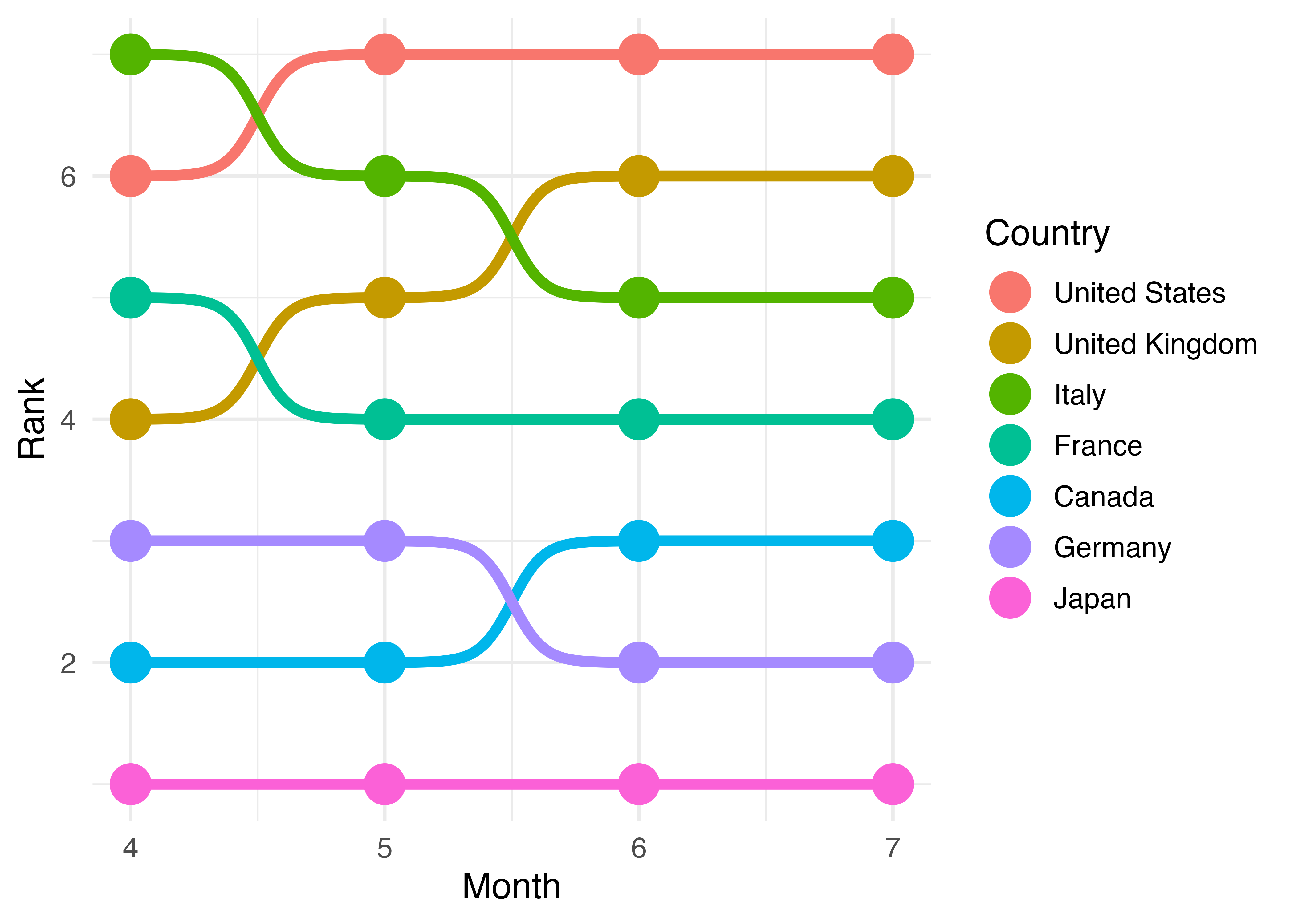

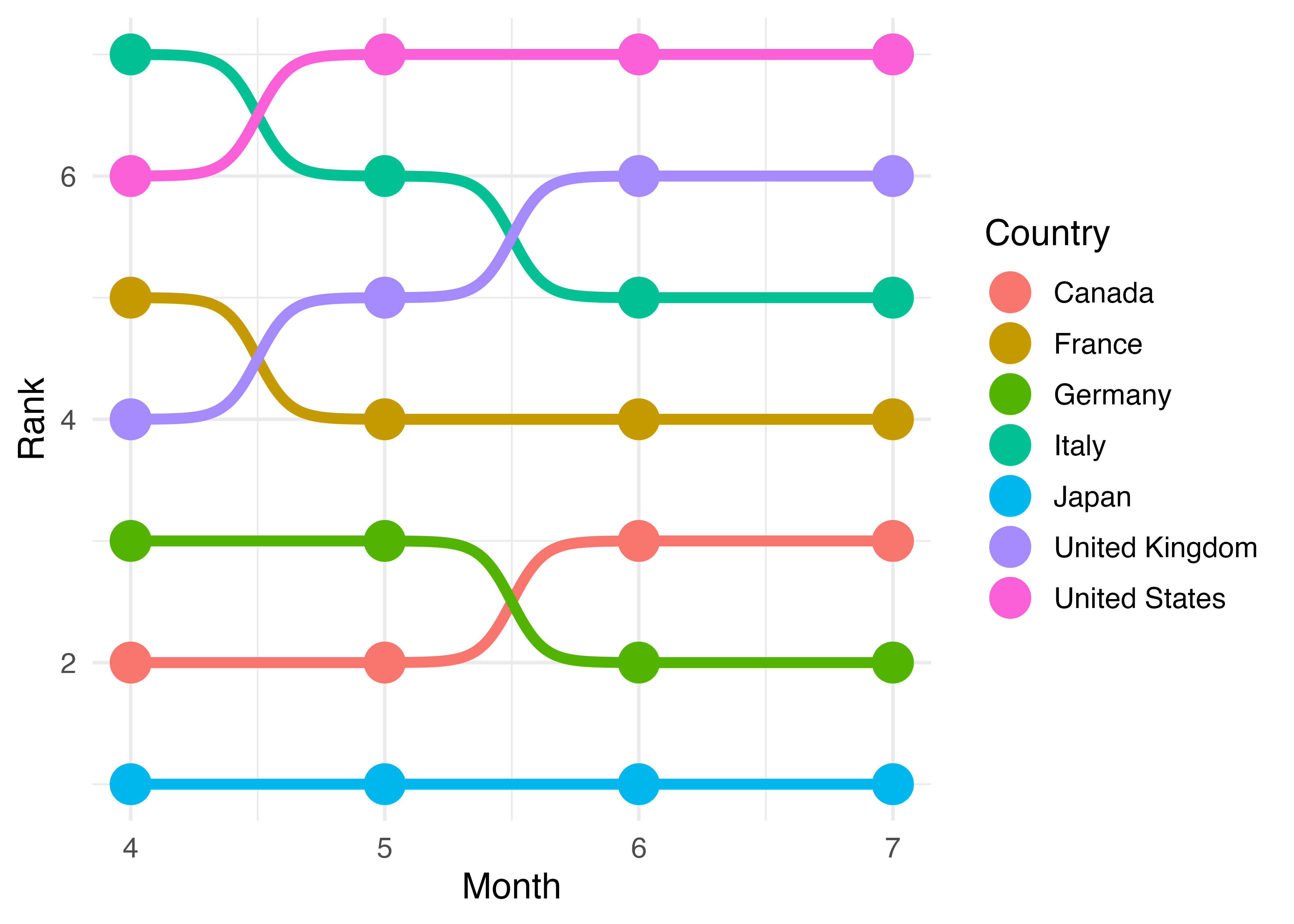

バンプチャート

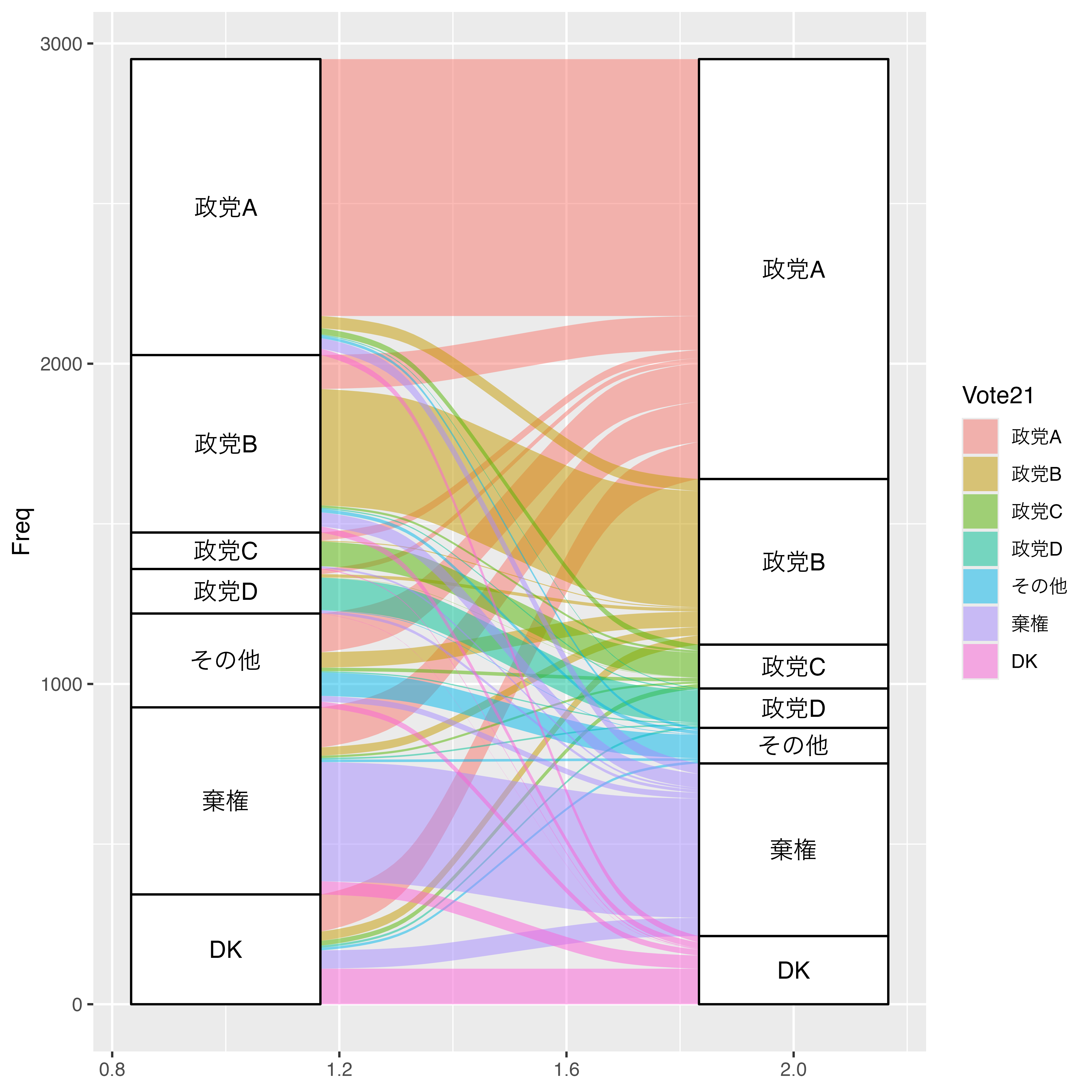

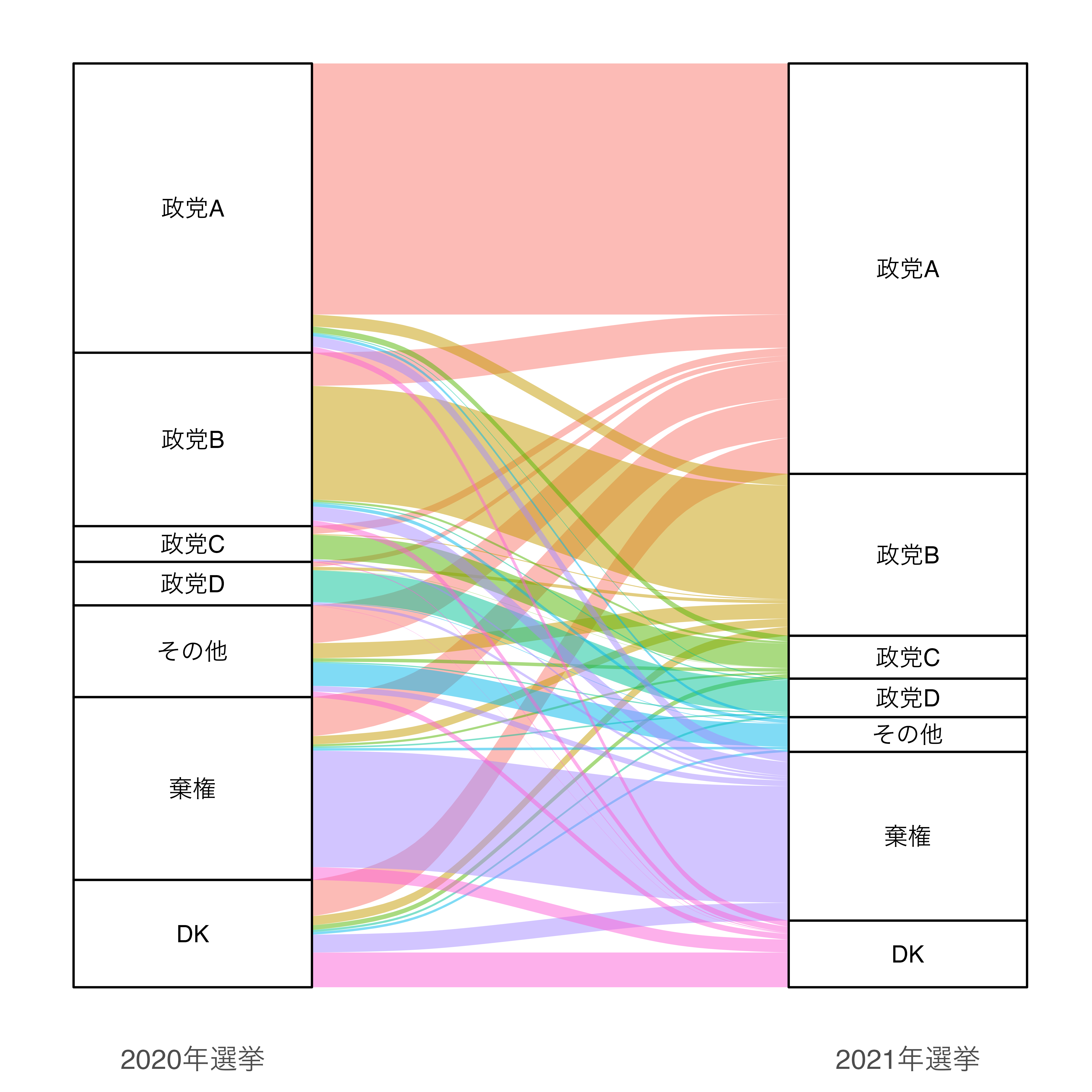

沖積図

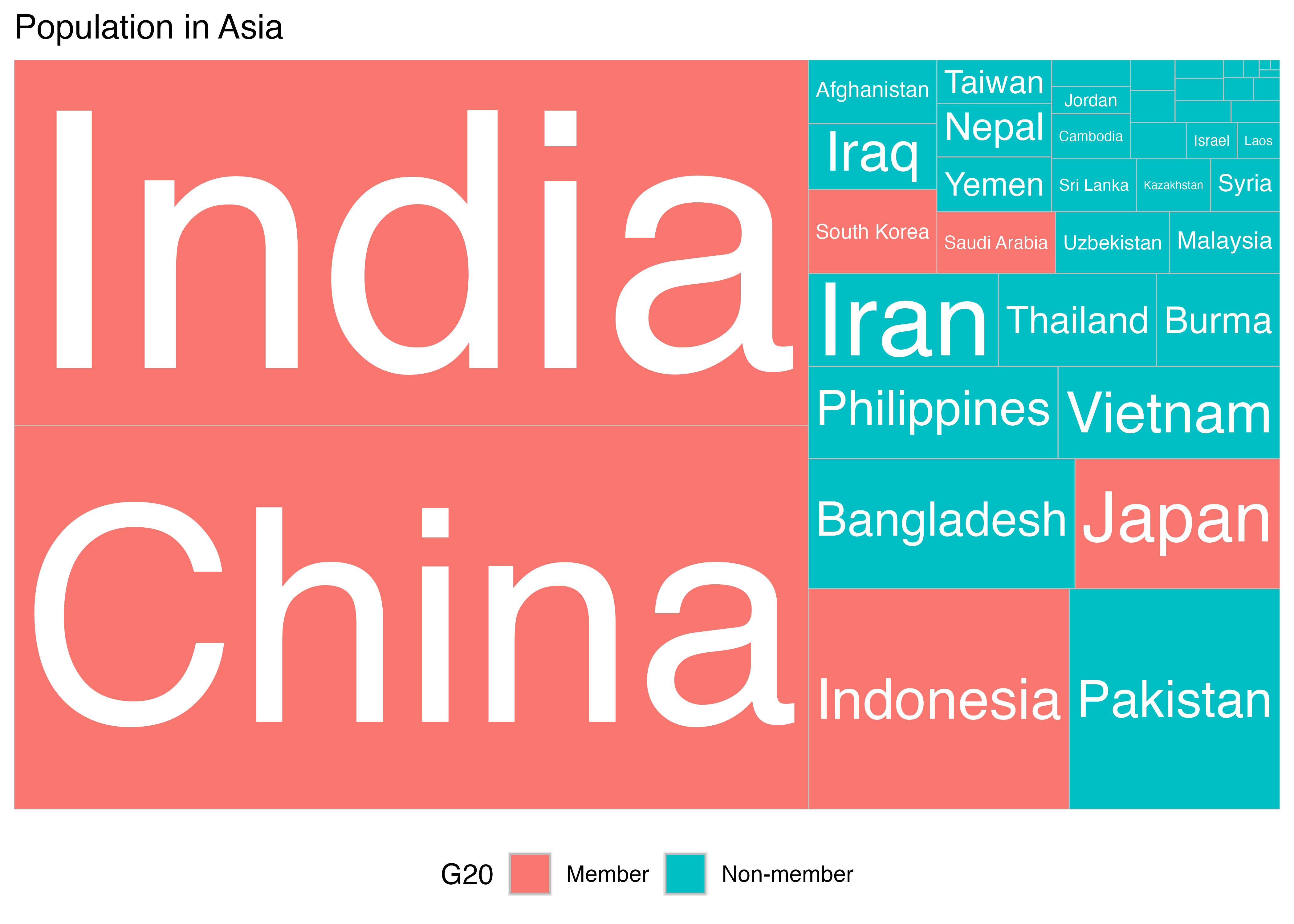

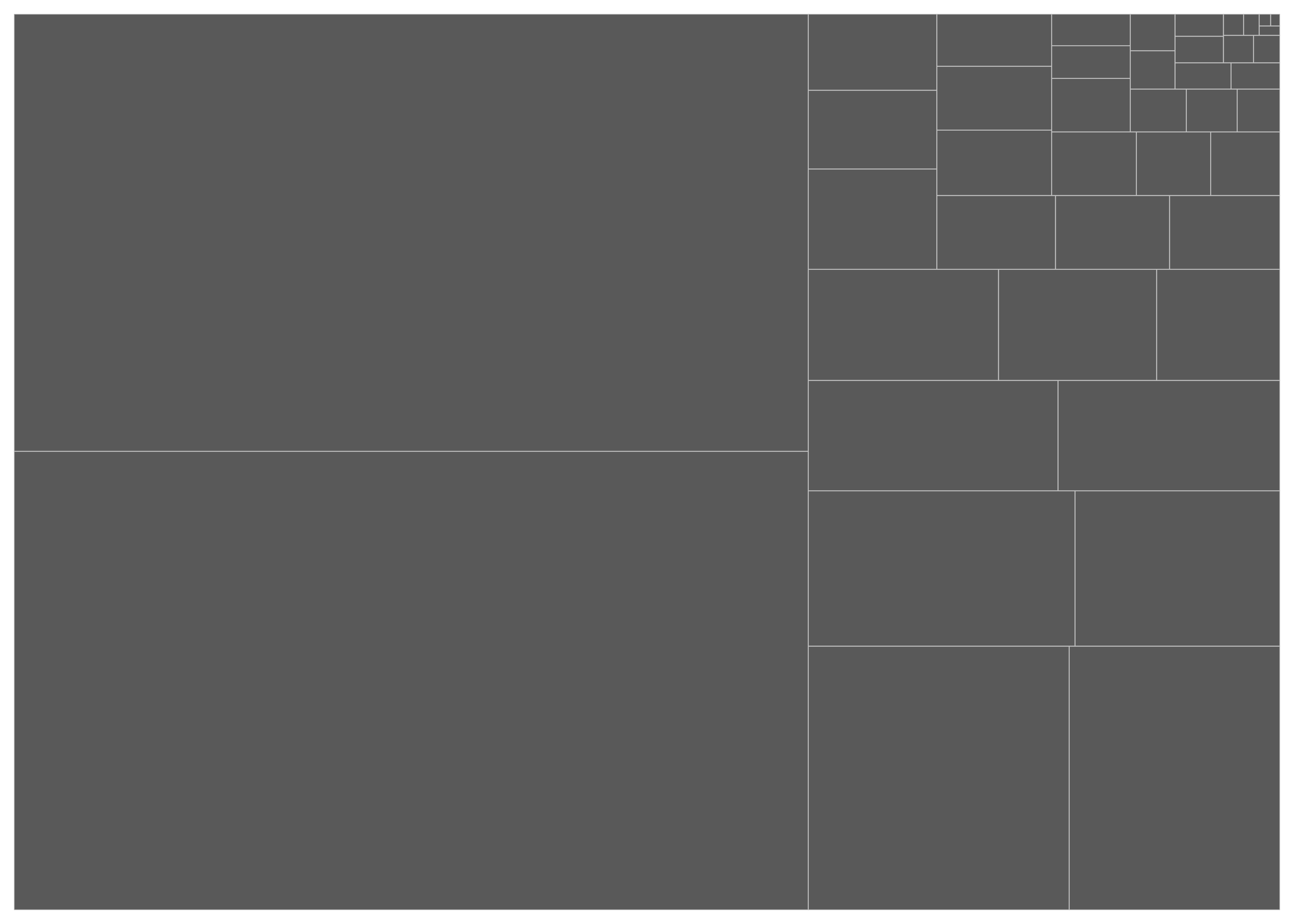

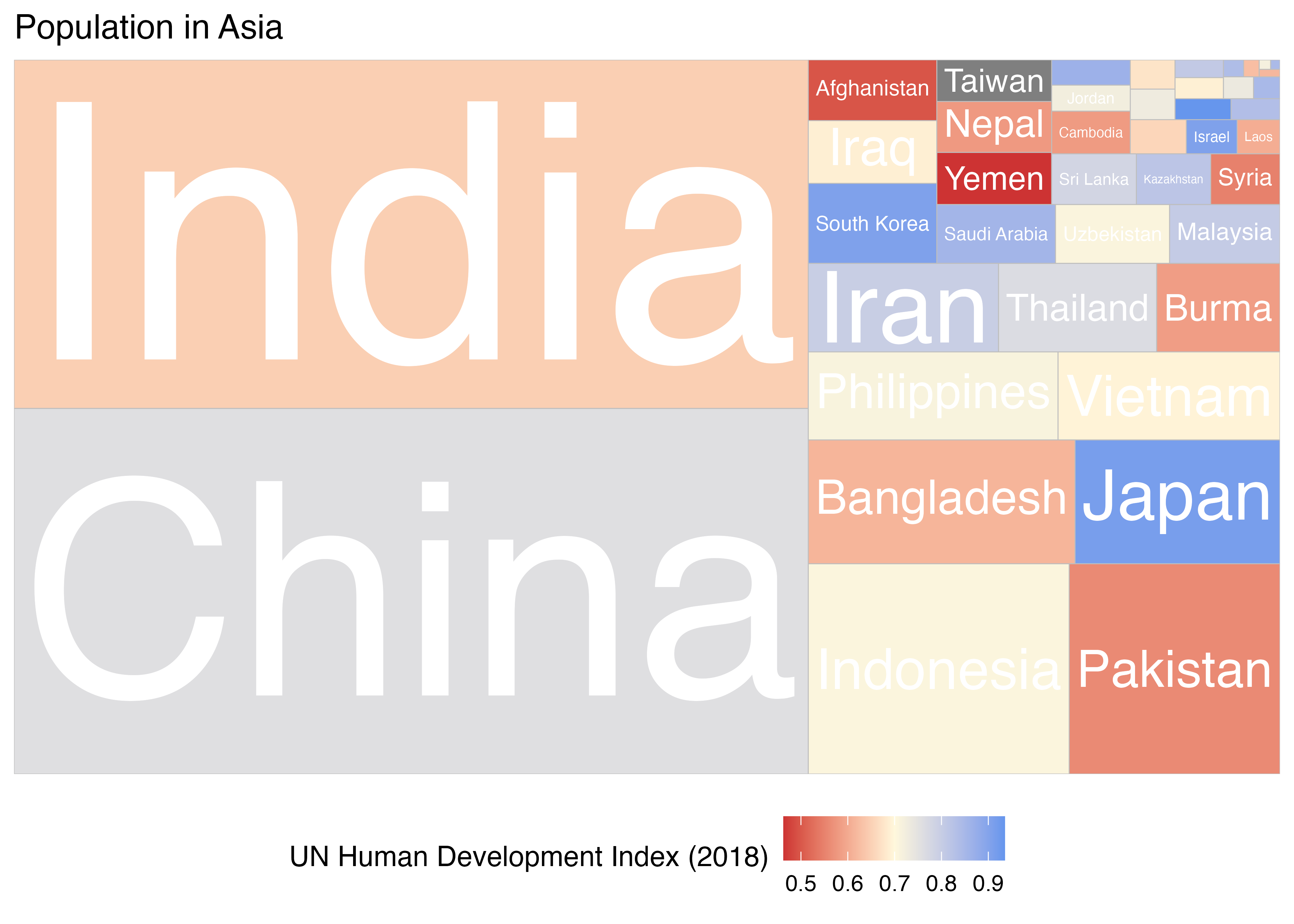

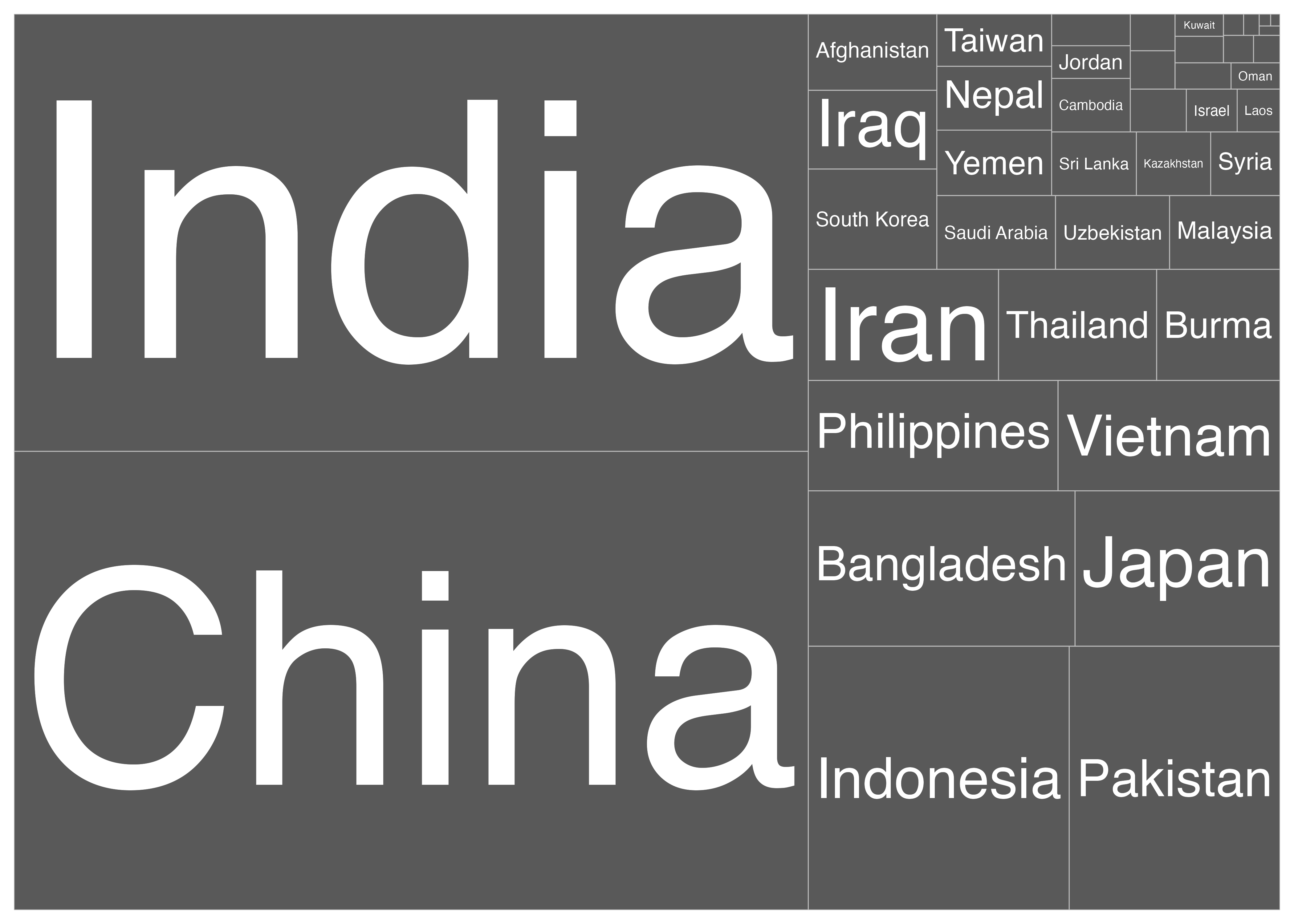

ツリーマップ

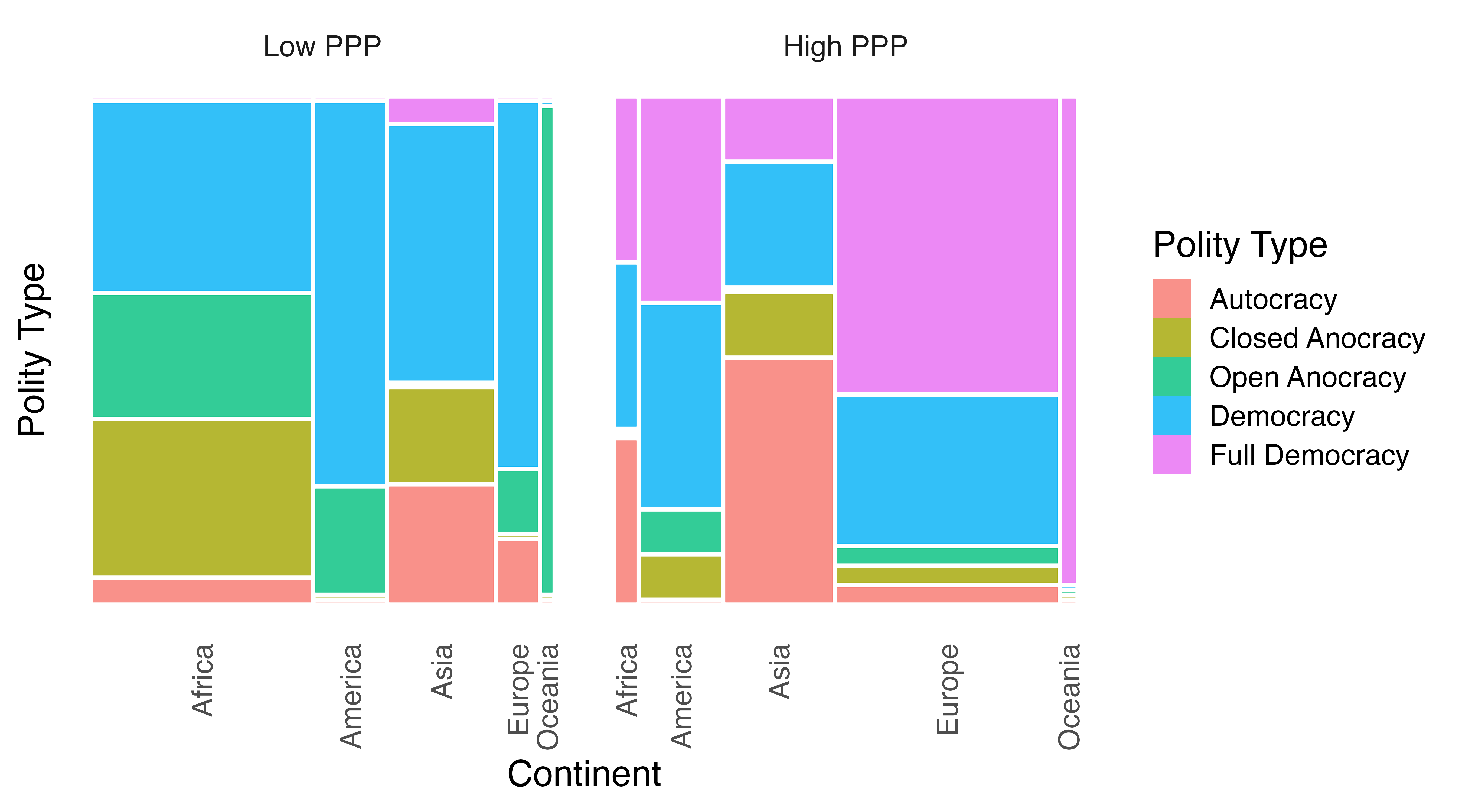

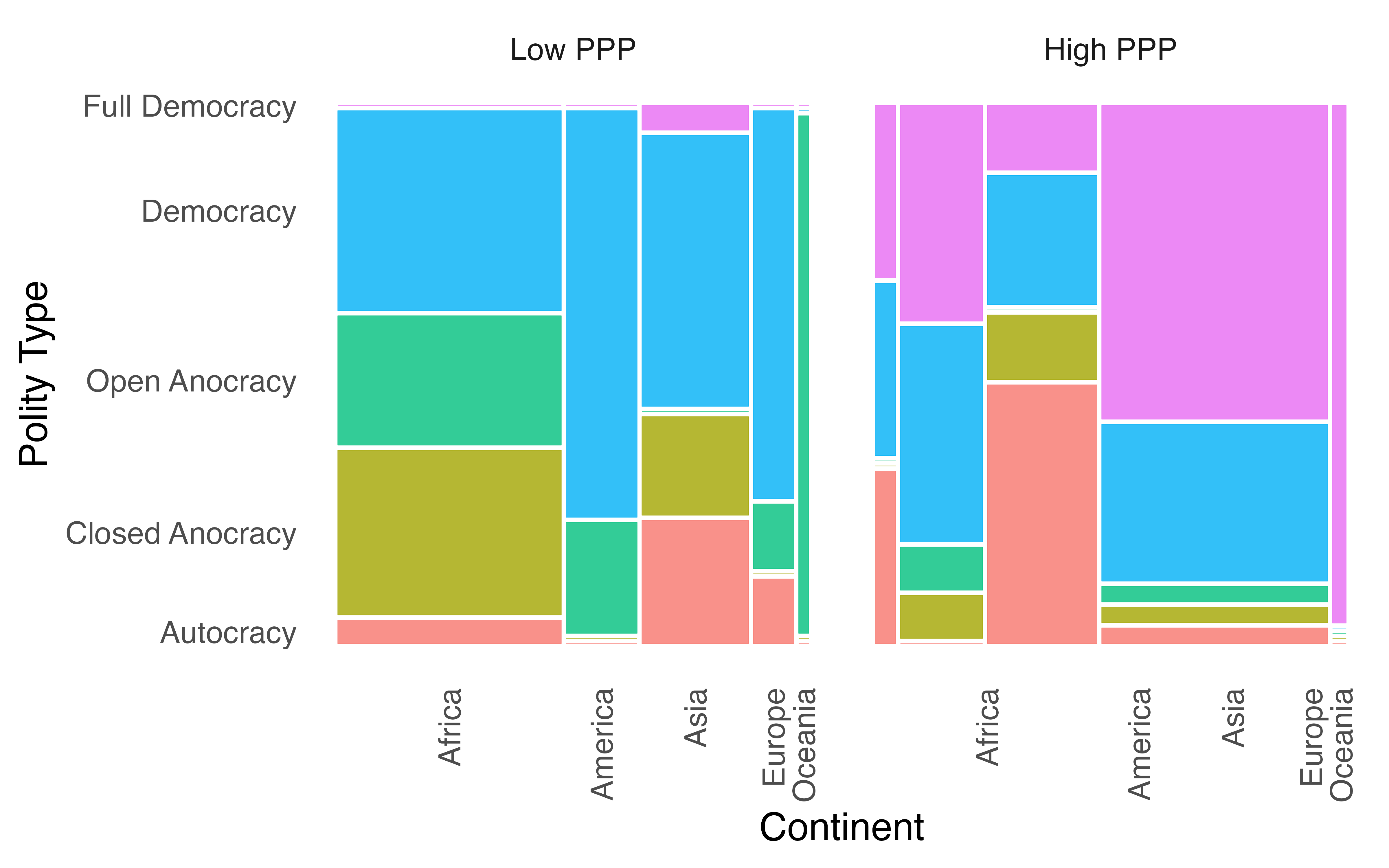

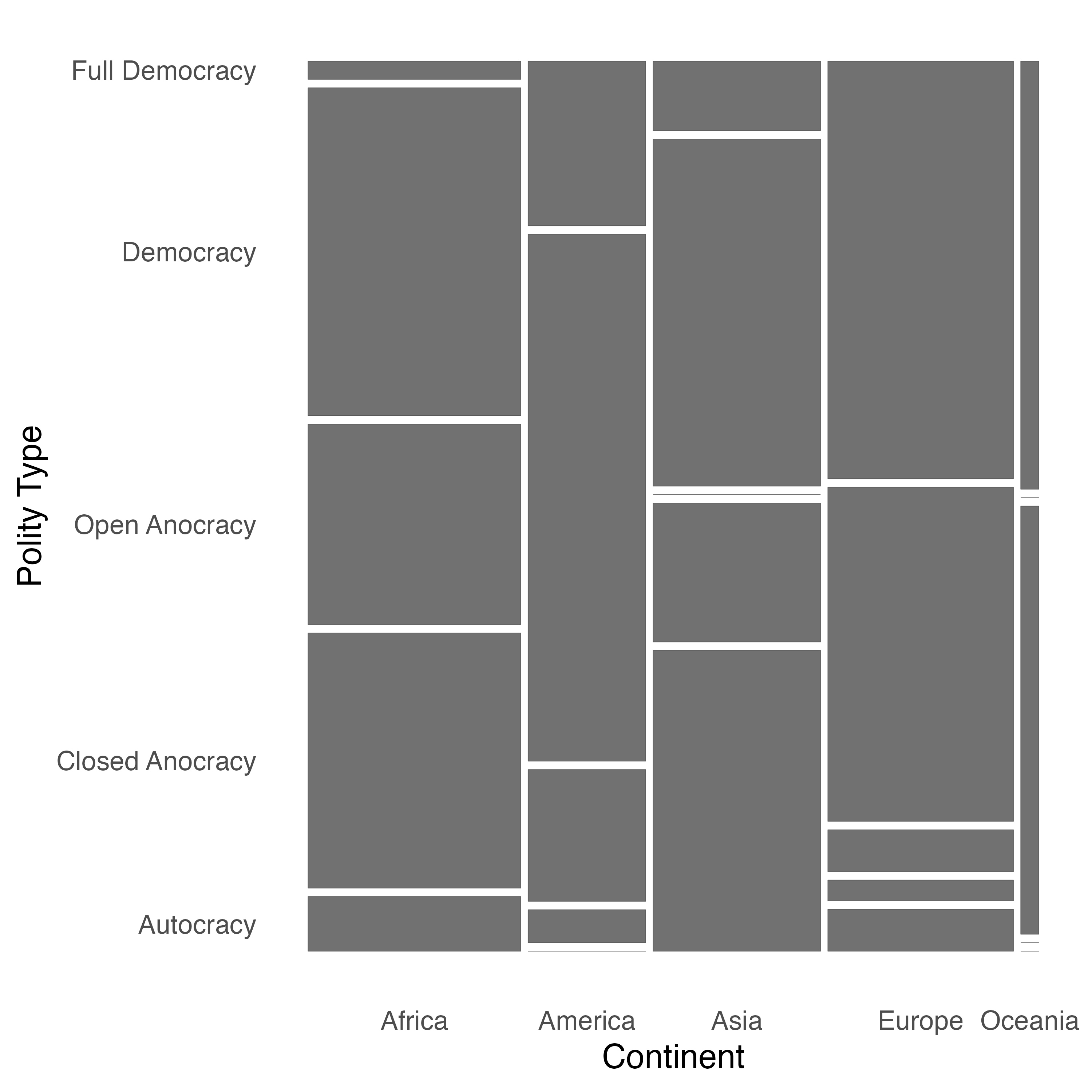

モザイクプロット

pacman::p_load(tidyverse)

Country_df <- read_csv("Data/Countries.csv")
COVID19_df <- read_csv("Data/COVID19_Worldwide.csv", guess_max = 10000)

22.2 バイオリンプロット

　バイオリンプロットは連続変数の分布を可視化する際に使用するプロットの一つです。第19章で紹介しましたヒストグラムや箱ひげ図と目的は同じです。それではバイオリンプロットとは何かについて例を見ながら解説します。

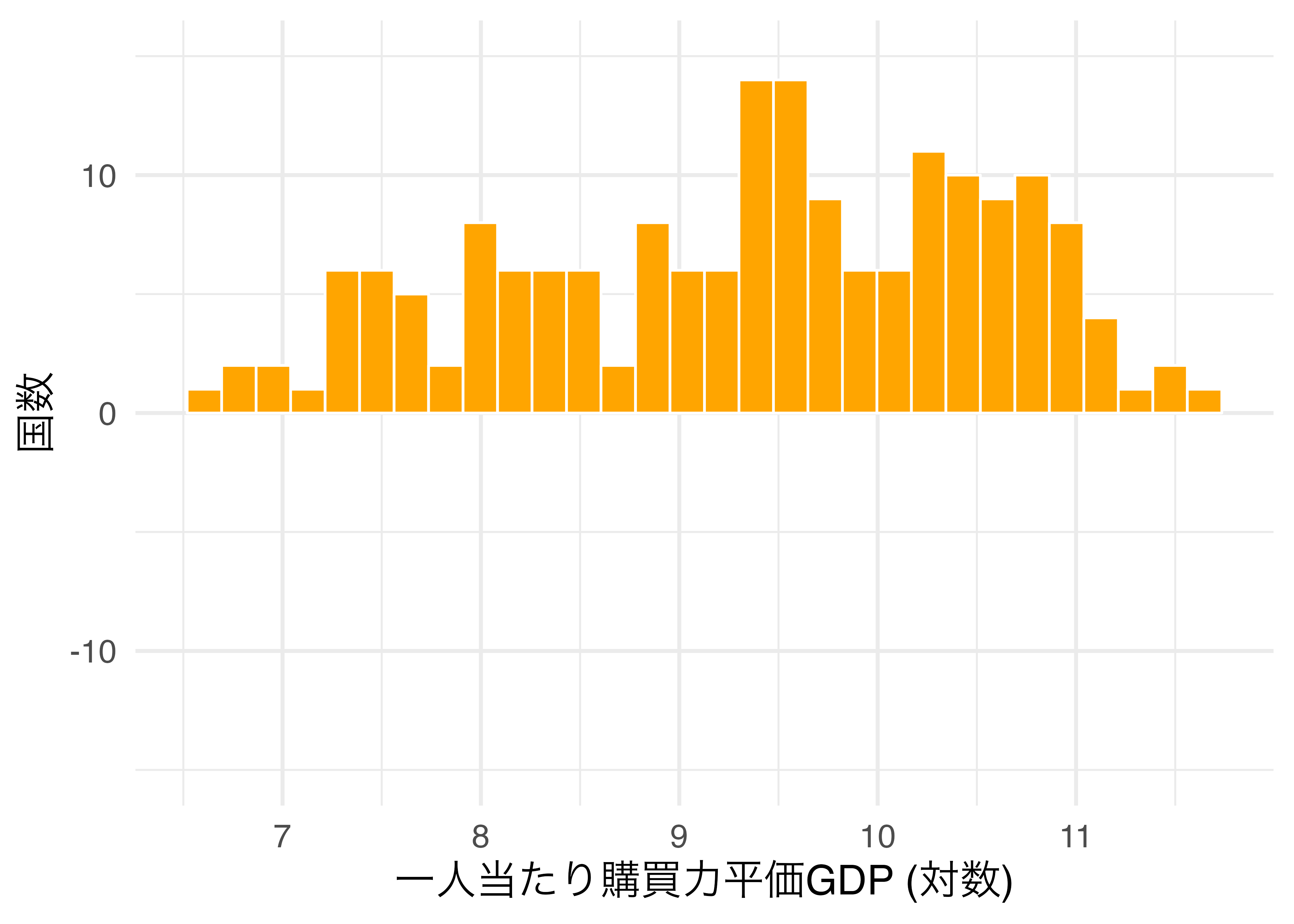

　以下の図は対数化した一人当たり購買力平価GDP（PPP_per_capita）のヒストグラムです。

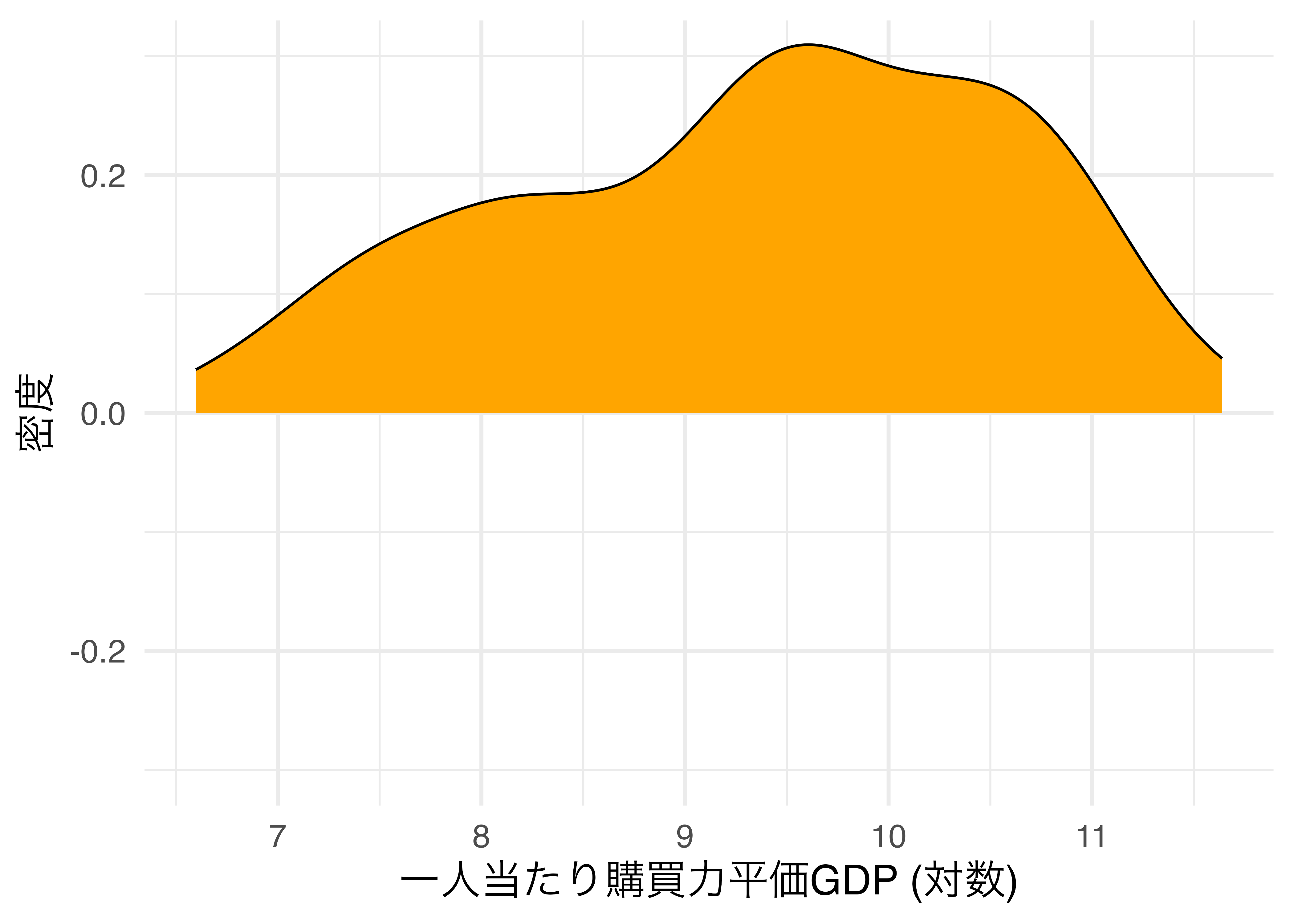

　このヒストグラムをなめらかにすると以下のような図になります。

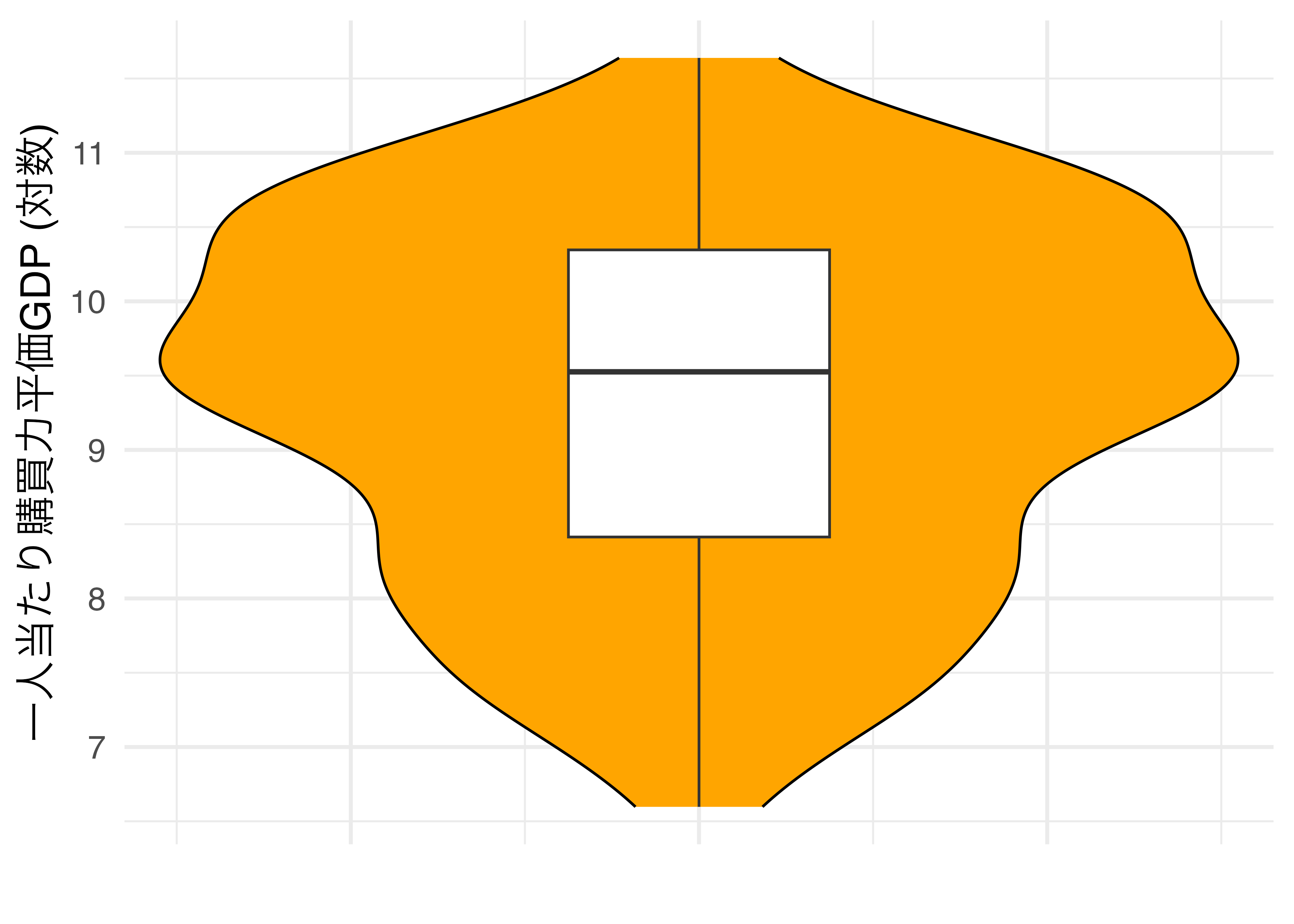

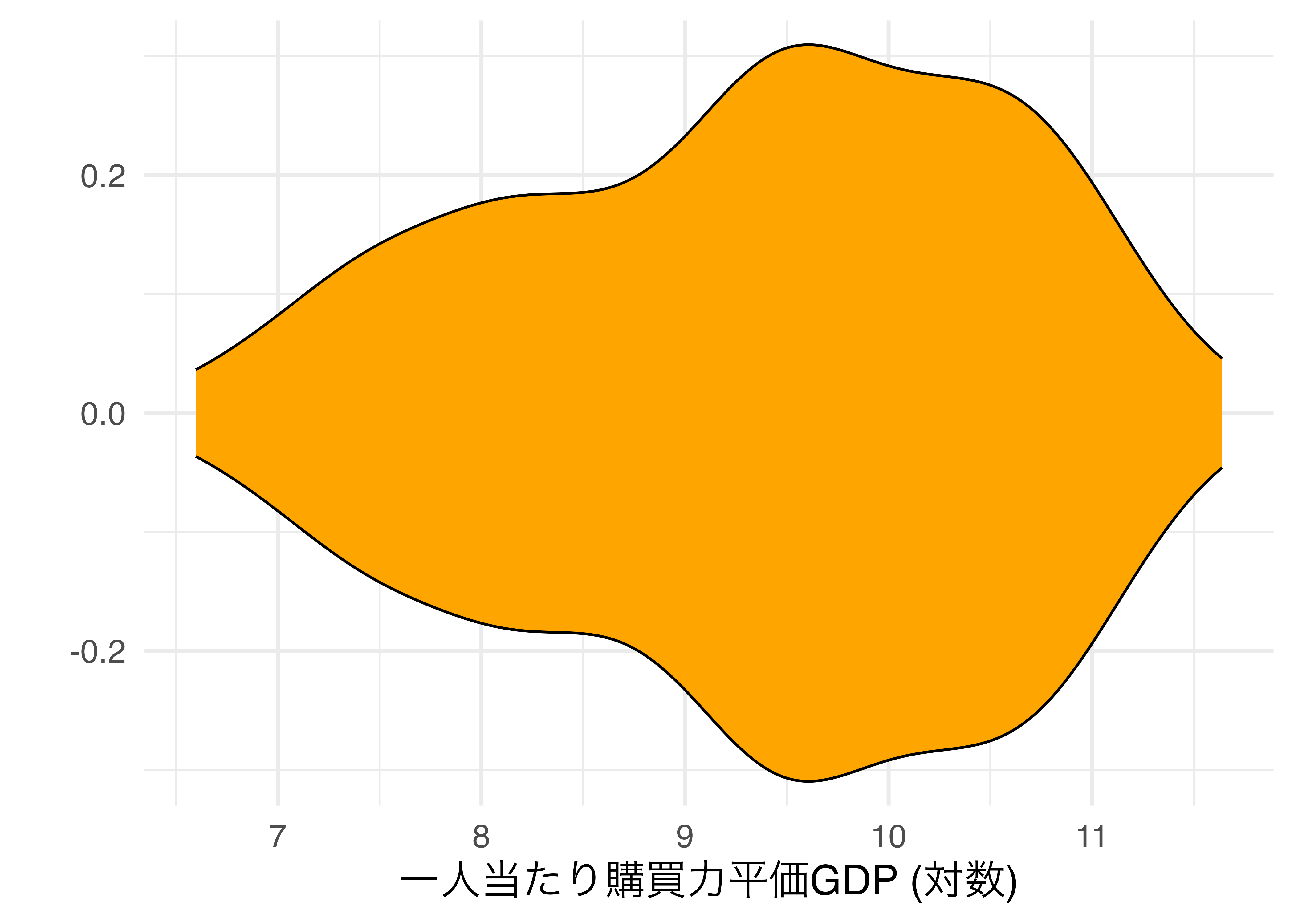

　この密度曲線を上下対称にすると以下のような図となり、これがバイオリンプロットです。ヒストグラムのようにデータの分布が分かりやすくなります。

　しかし、この図の場合、ヒストグラムと同様、中央値や四分位数などの情報が含まれておりません。これらの箱ひげ図を使用した方が良いでしょう。バイオリンプロットの良い点はバイオリンの中に箱ひげ図を入れ、ヒストグラムと箱ひげ図両方の長所を取ることができる点です。たとえば、バイオリンプロットを90度回転させ、中にバイオリン図を入れると以下のようになります。

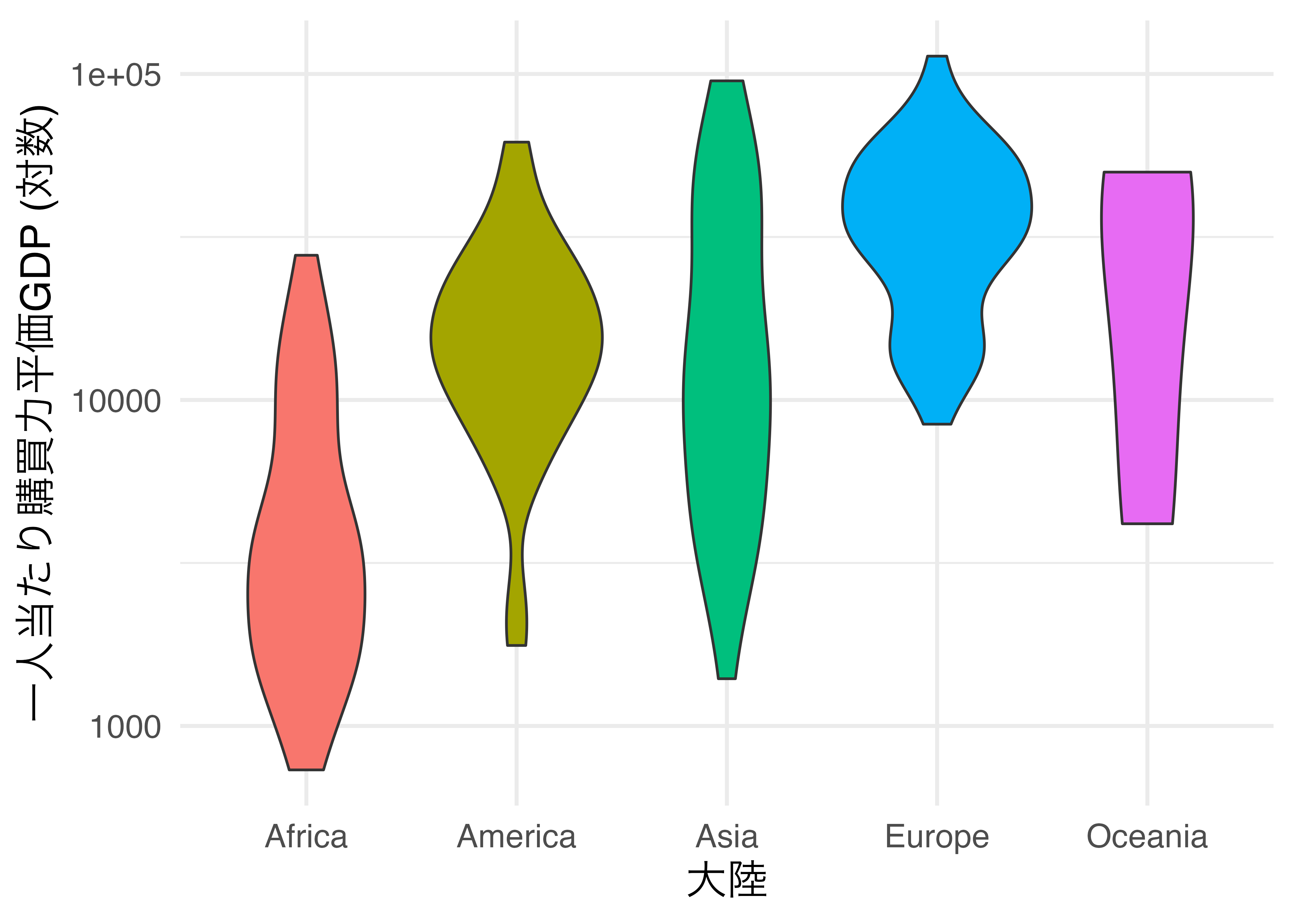

　それでは実際にバイオリンプロットを作ってみましょう。使い方は箱ひげ図（geom_boxplot()）と同じです。たとえば、横軸は大陸（Continent）に、縦軸は対数化した一人当たり購買力平価GDP（PPP_per_capita）にしたバイオリンプロットを作るには作るにはgeom_violin()幾何オブジェクトの中にマッピングするだけです。大陸ごとに色分けしたい場合はfill引数にContinentをマッピングします。

Country_df |>
    ggplot() +
    geom_violin(aes(x = Continent, y = PPP_per_capita, fill = Continent)) +
    labs(x = "大陸", y = "一人当たり購買力平価GDP (対数)") +
    scale_y_continuous(breaks = c(0, 1000, 10000, 100000),
                       labels = c(0, 1000, 10000, 100000),
                       trans  = "log10") + # y軸を対数化
    guides(fill = "none") + # fillのマッピング情報の凡例を隠す
    theme_minimal(base_size = 16)

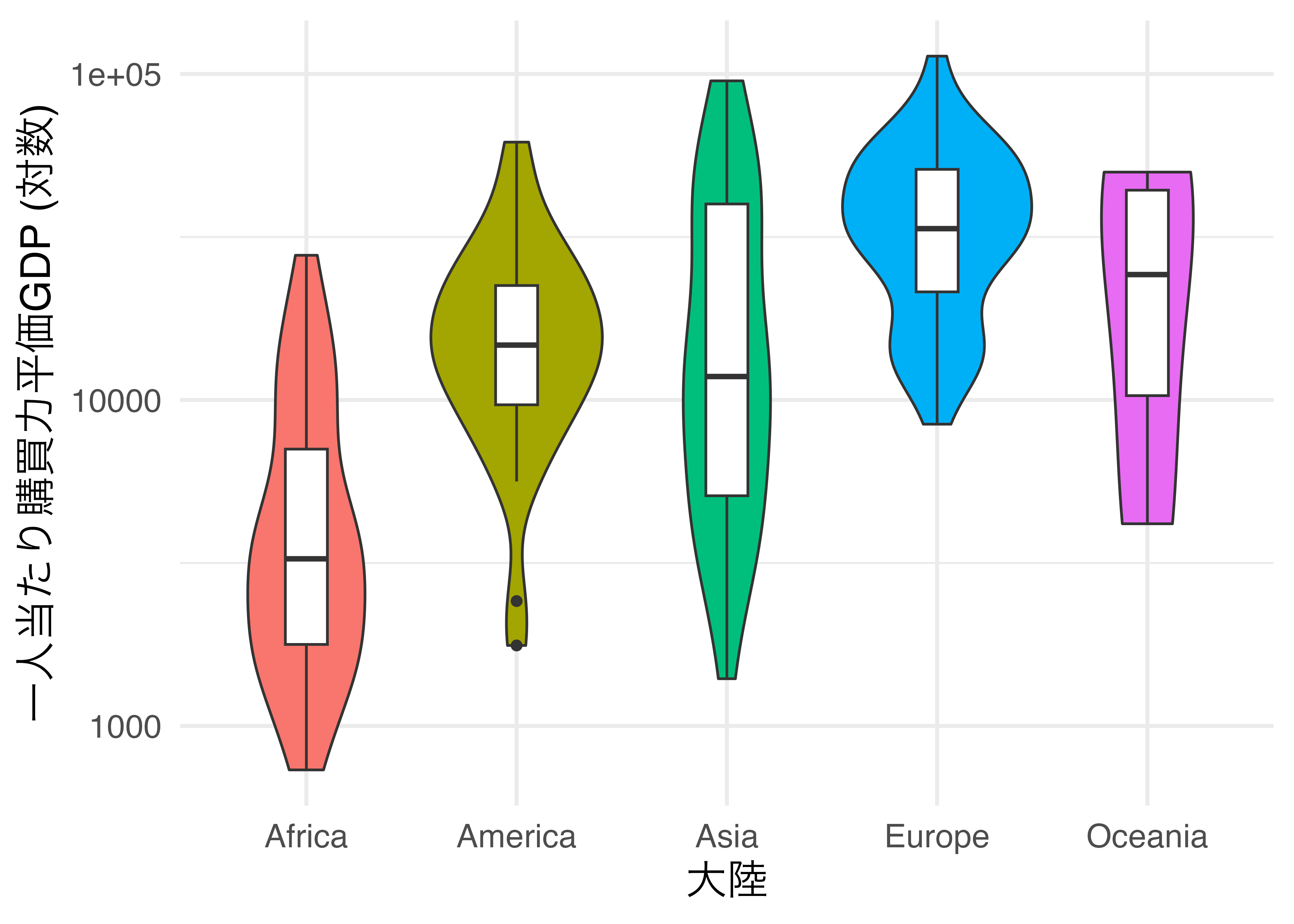

　ここに箱ひげ図も載せたい場合は、geom_violin()オブジェクトの後にgeom_boxplot()オブジェクトを入れるだけで十分です。

Country_df |>
    ggplot() +
    geom_violin(aes(x = Continent, y = PPP_per_capita, fill = Continent)) +
    geom_boxplot(aes(x = Continent, y = PPP_per_capita),
                 width = 0.2) +
    labs(x = "大陸", y = "一人当たり購買力平価GDP (対数)") +
    scale_y_continuous(breaks = c(0, 1000, 10000, 100000),
                       labels = c(0, 1000, 10000, 100000),
                       trans = "log10") +
    guides(fill = "none") +
    theme_minimal(base_size = 16)

　箱ひげ図は四分位範囲、四分位数、最小値、最大値などの情報を素早く読み取れますが、どの値当たりが分厚いかなどの情報が欠けています。これをバイオリンプロットで補うことで、よりデータの分布を的確に把握することができます。

22.3 ラグプロット

　ラグプロット（rug plot）は変数の分布を示す点ではヒストグラム、箱ひげ図、バイオリンプロットと同じ目的を持ちますが、大きな違いとしてはラグプロット単体で使われるケースがない（または、非常に稀）という点です。ラグプロットは上述しましたヒストグラムや箱ひげ図、または散布図などと組み合わせて使うのが一般的です。

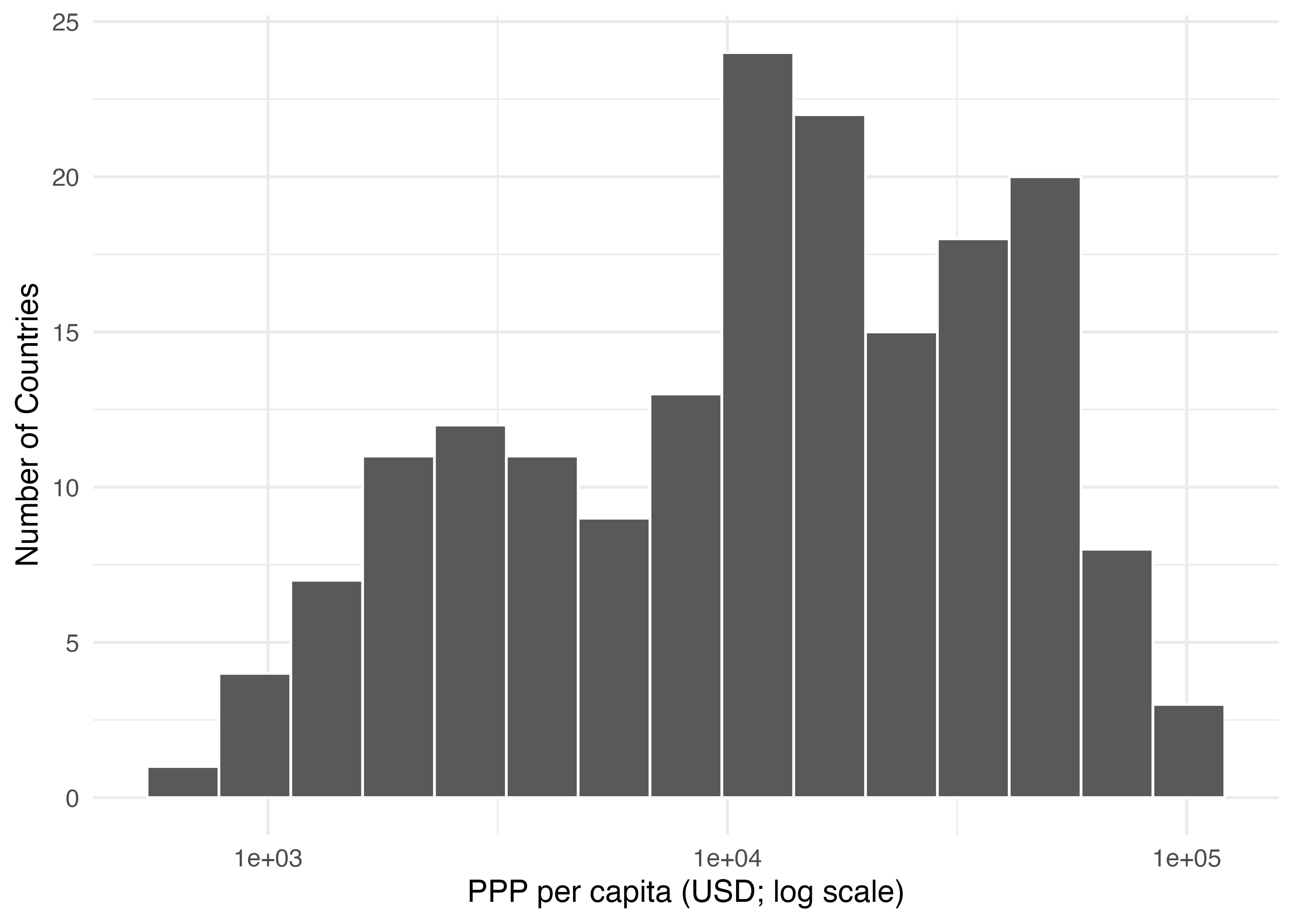

　以下はCountry_dfのPPP_per_capita（常用対数変換）のヒストグラムです。

　一変数の分布を確認する場合、ヒストグラムは情報量の損失が少ない方です。それでも値一つ一つの情報は失われますね。例えば、上記のヒストグラムで左端の度数は1です。左端の棒の区間はおおよそ500から780であり、一人当たりPPPがこの区間に属する国は1カ国ということです。ちなみに、その国はブルンジ共和国ですが、ブルンジ共和国の具体的な一人当たりPPPはヒストグラムから分かりません。情報量をより豊富に持たせるためには区間を細かく刻むことも出来ますが、逆に分布の全体像が読みにくくなります。

　ここで登場するのがラグプロットです。これは座標平面の端を使ってデータを一時現状に並べたものです。多くの場合、点ではなく、垂直線（｜）を使います。ラグプロットの幾何オブジェクトは{ggplot2}でデフォルトで提供されており、geom_rug()を使います。マッピングはxまたはyに対して行いますが、座標平面の下段にラグプロットを出力する場合はxに変数（ここではPPP_per_capita）をマッピングします。

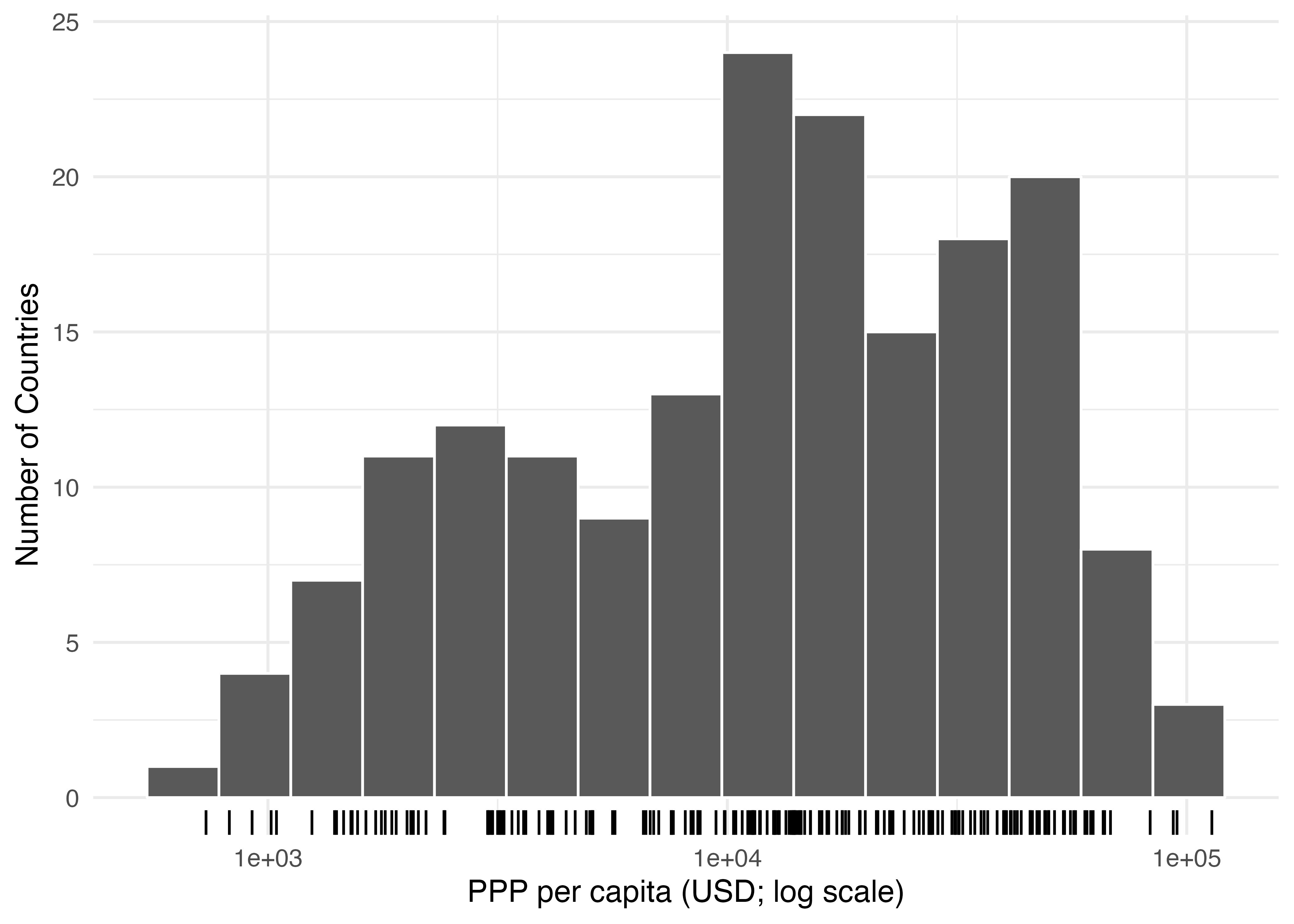

ラグプロットを使うと本来のヒストグラムの外見にほぼ影響を与えず、更に情報を付け加えることが可能です。点（｜）の密度でデータの分布を確認することもできますが、その密度の相対的な比較に関してはヒストグラムの方が良いでしょう。

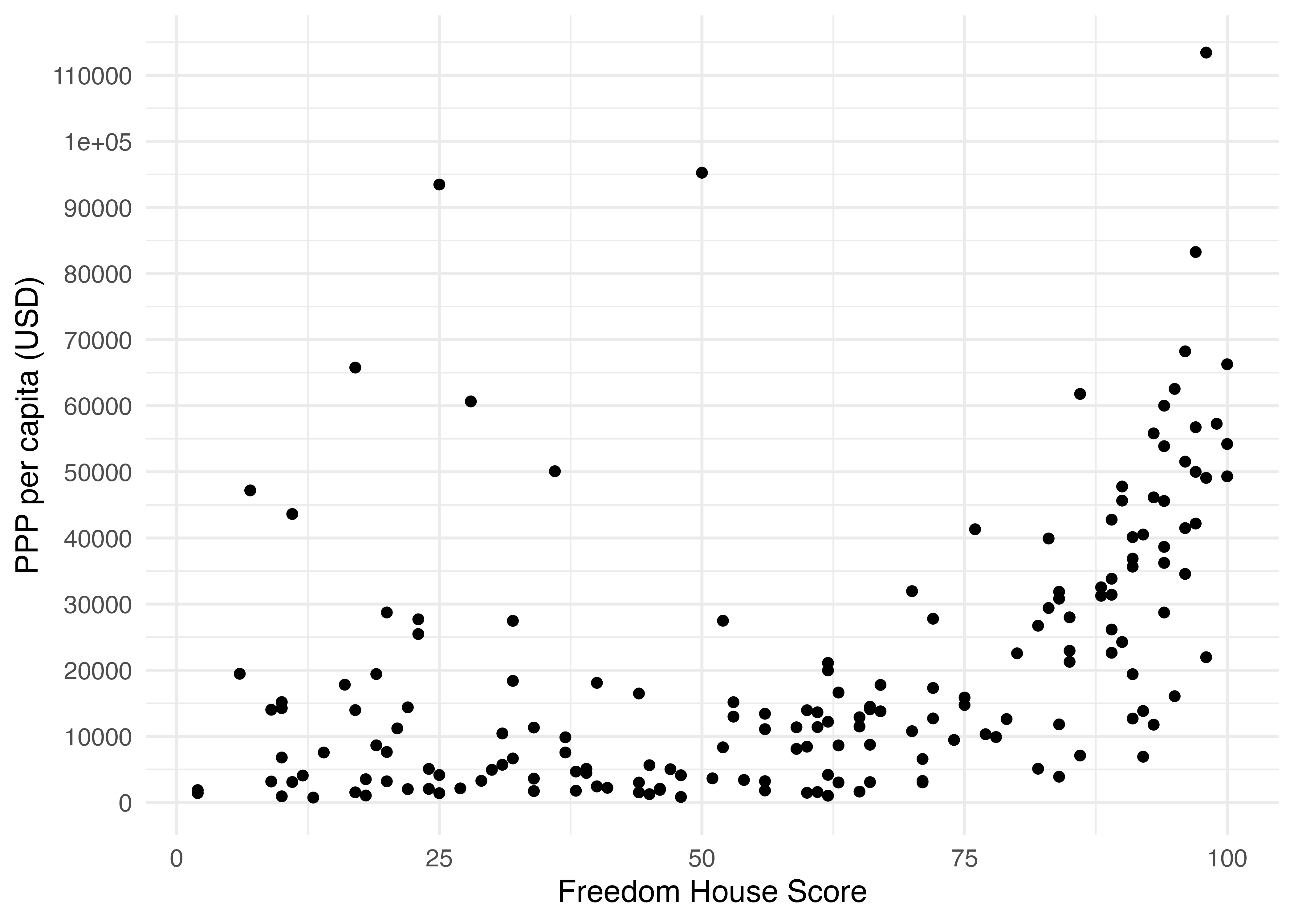

ラグプロットは散布図に使うことも可能です。散布図は一つ一つの点が具体的な値がマッピングされるため、情報量の損失はほぼないでしょう。それでも散布図にラグプロットを加える意味はあります。まず、Country_dfのフリーダムハウス指数（FH_Total）と一人当たりPPP（PPP_per_capita）の散布図を作ってみましょう。

散布図の目的は二変量間の関係を確認することであって、それぞれの変数の分布を確認することではありません。もし、FH_TotalとPPP_per_capitaの分布が確認したいなら、それぞれのヒストグラムや箱ひげ図を作成した方が良いでしょう。しかし、ラグプロットを使えば、点（｜）の密度で大まかな分布は確認出来ますし、図の見た目にもほぼ影響を与えません。

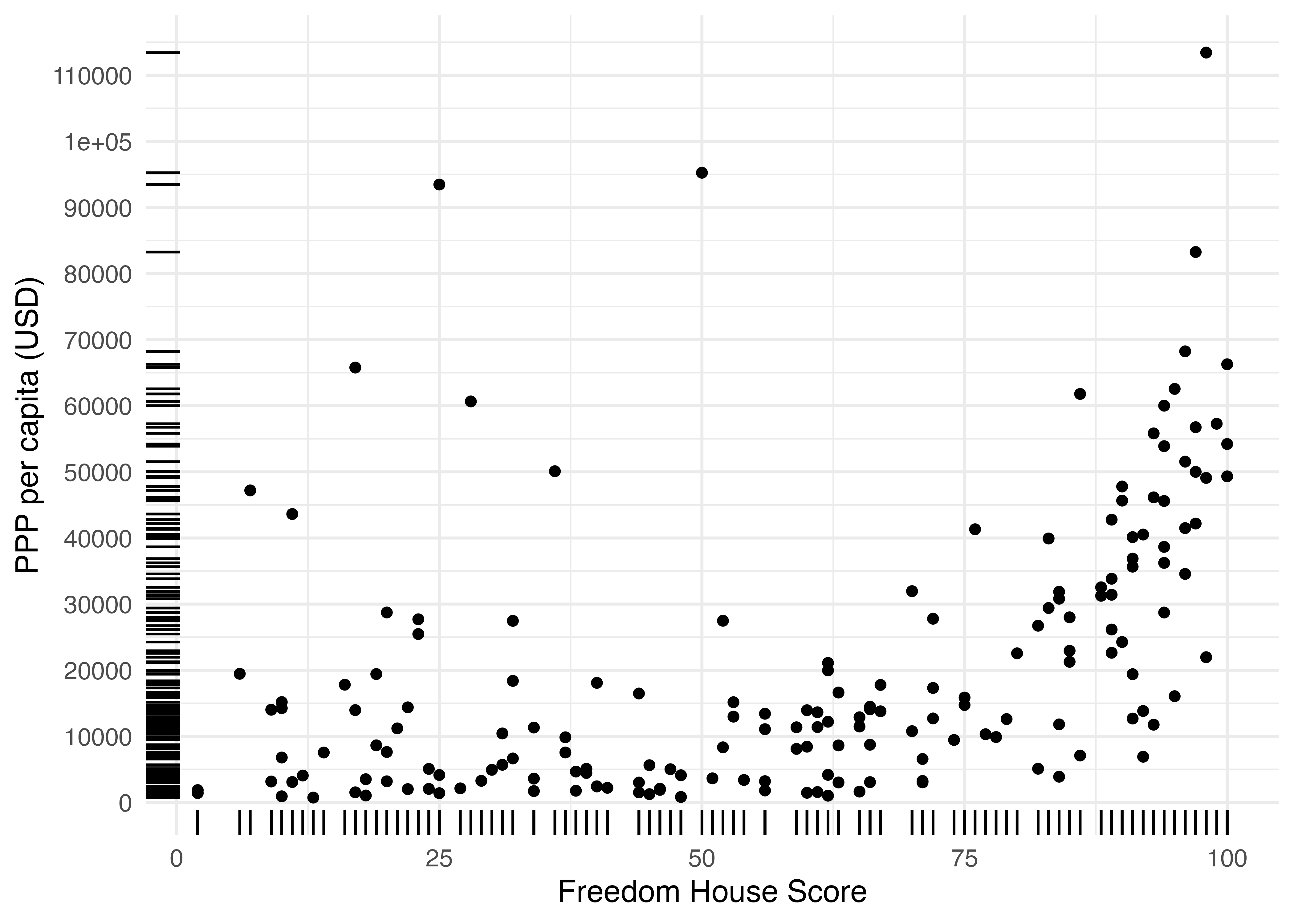

横軸と縦軸両方のラグプロットは、geom_rug()にxとy両方マッピングするだけです。

　これでFH_Totalはほぼ均等に分布していて、PPP_per_capitaは2万ドル以下に多く密集していることが確認できます。

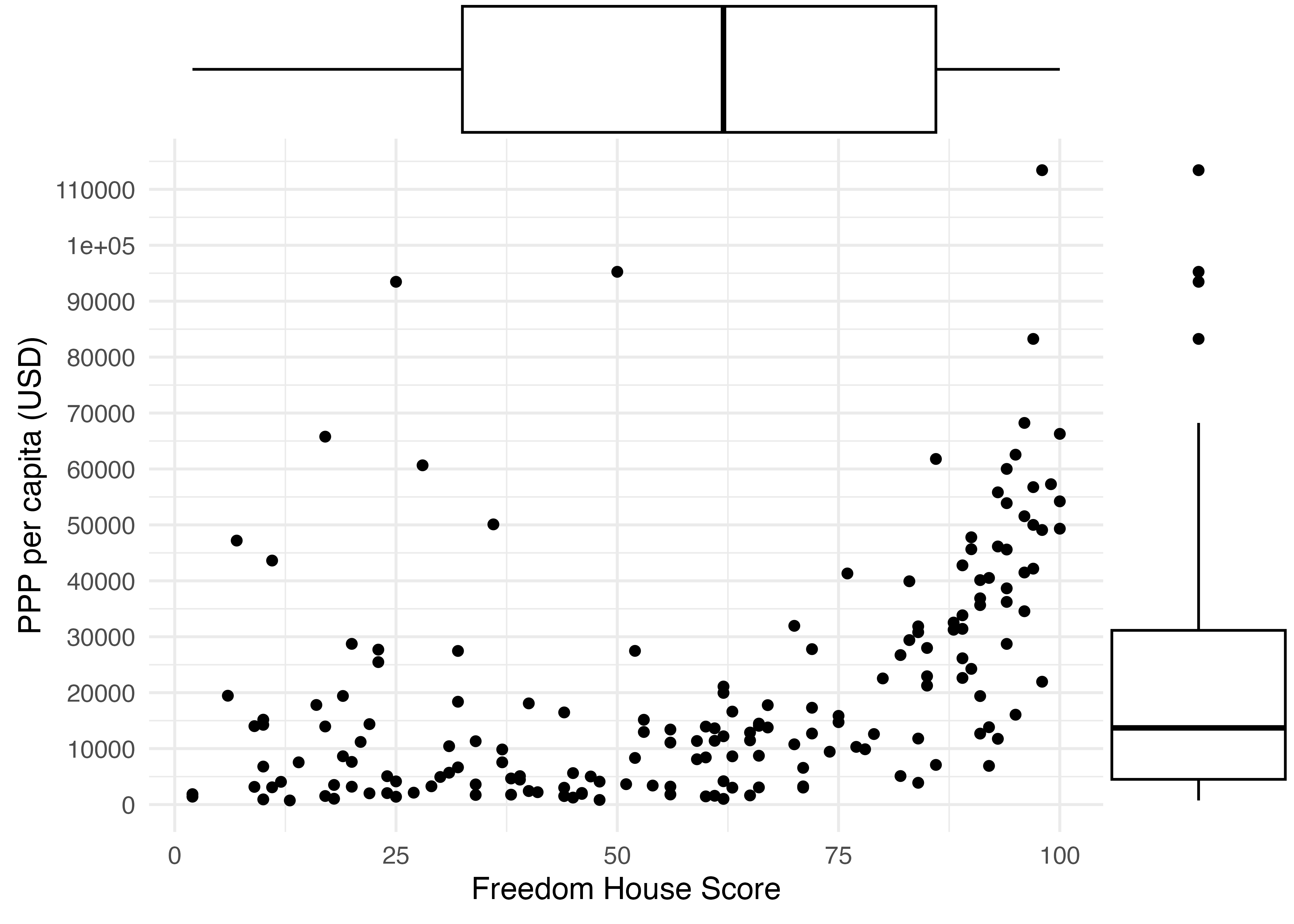

　{ggExtra}のggMarginal()を使えば、ラグプロットでなく、箱ひげ図やヒストグラムを付けることも可能です。{ggplot2}で作図した図をオブジェクトとして格納し、ggMarginal()の第一引数として指定します。第一引数のみだと密度のだけ出力されるため、箱ひげ図を付けるためにはtype = "boxplot"を指定します（既定値は"density"）。ヒストグラムを出力する場合は"histogram"と指定します。

22.4 リッジプロット

　リッジプロット（ridge plot）はある変数の分布をグループごとに出力する図です。大陸ごとの人間開発指数の分布を示したり、時系列データなら分布の変化を示す時にも使えます。ここでは大陸ごとの人間開発指数の分布をリッジプロットで示してみましょう。

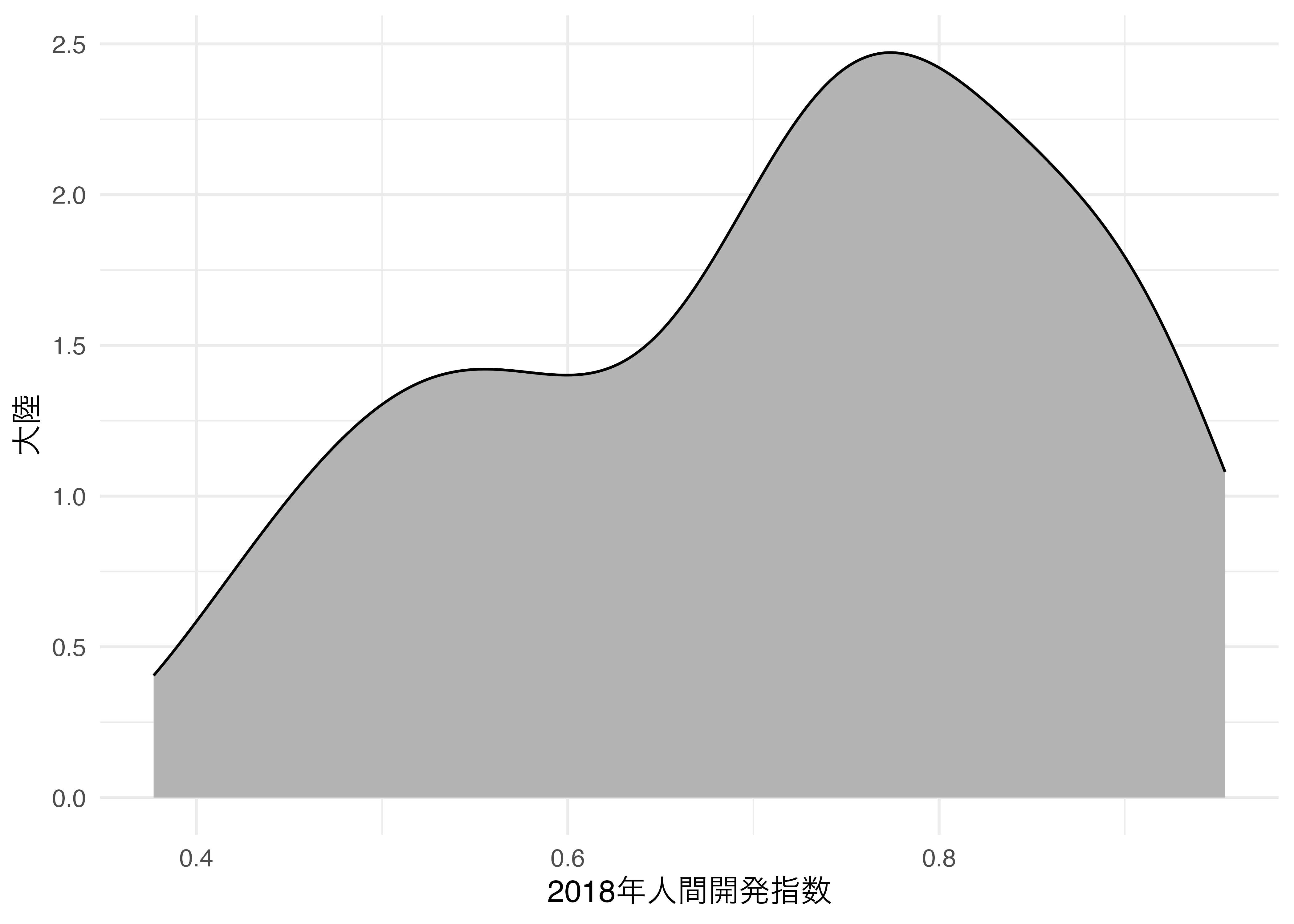

　リッジプロットを作成する前に、geom_density()幾何オブジェクトを用い、変数の密度曲線（density curve）を作ってみます。マッピングはxに対し、分布を出力する変数名を指定します。また、密度曲線内部に色塗り（fill）をし、曲線を計算する際のバンド幅（bw）は0.054にします。bwが大きいほど、なめらかな曲線になります。

Country_df |>
  ggplot() +
  geom_density(aes(x = HDI_2018), fill = "gray70", bw = 0.054) +
  labs(x = "2018年人間開発指数", y = "大陸") +
  theme_minimal(base_size = 12)

Warning: Removed 6 rows containing non-finite values (`stat_density()`).

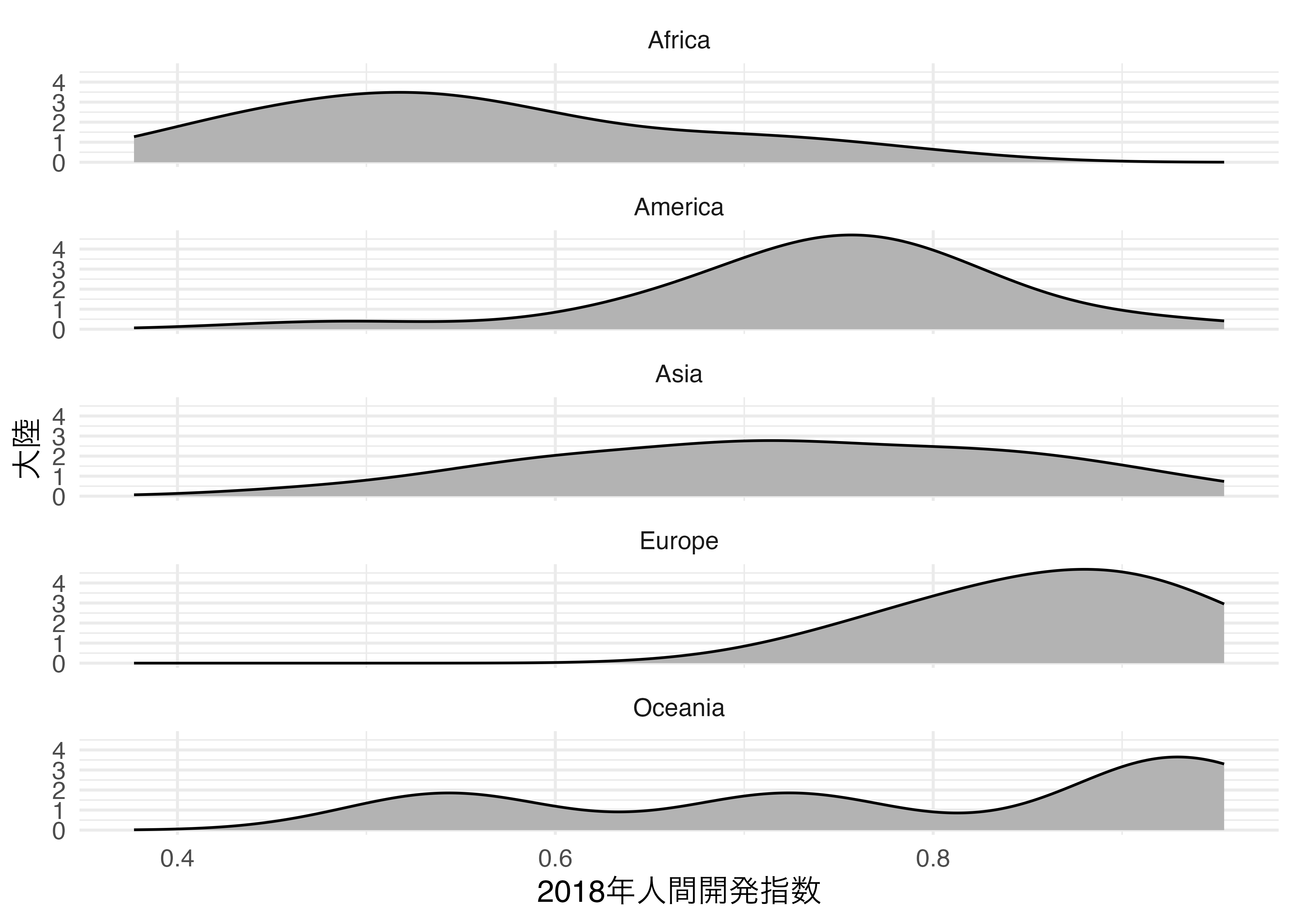

　これを大陸ごとに出力する場合、ファセット分割を行います。今回は大陸ごとに1列（ncol = 1）でファセットを分割します。

Country_df |>
  ggplot() +
  geom_density(aes(x = HDI_2018), fill = "gray70", bw = 0.054) +
  labs(x = "2018年人間開発指数", y = "大陸") +
  facet_wrap(~Continent, ncol = 1) +
  theme_minimal(base_size = 12)

Warning: Removed 6 rows containing non-finite values (`stat_density()`).

　それでは上のグラフをリッジプロットとして作図してみましょう。今回は{ggridges}パッケージを使います。

pacman::p_load(ggridges)

　使用する幾何オブジェクトはgeom_density_ridges()です。似たような幾何オブジェクトとしてgeom_ridgeline()がありますが、こちらは予め密度曲線の高さを計算しておく必要があります。一方、geom_density_ridges()は変数だけ指定すれば密度を自動的に計算してくれます。マッピングはxとyに対し、それぞれ分布を出力する変数名とグループ変数名を指定します。また、密度曲線が重なるケースもあるため、透明度（alpha）も0.5にしておきましょう。ここでは別途指定しませんが、ハンド幅も指定可能であり、aes()の外側にbandwidthを指定するだけです。

Country_df |>
  ggplot() +
  geom_density_ridges(aes(x = HDI_2018, y = Continent),
                      alpha = 0.5) +
  labs(x = "2018年人間開発指数", y = "大陸") +
  theme_minimal(base_size = 12)

Picking joint bandwidth of 0.054

Warning: Removed 6 rows containing non-finite values (`stat_density_ridges()`).

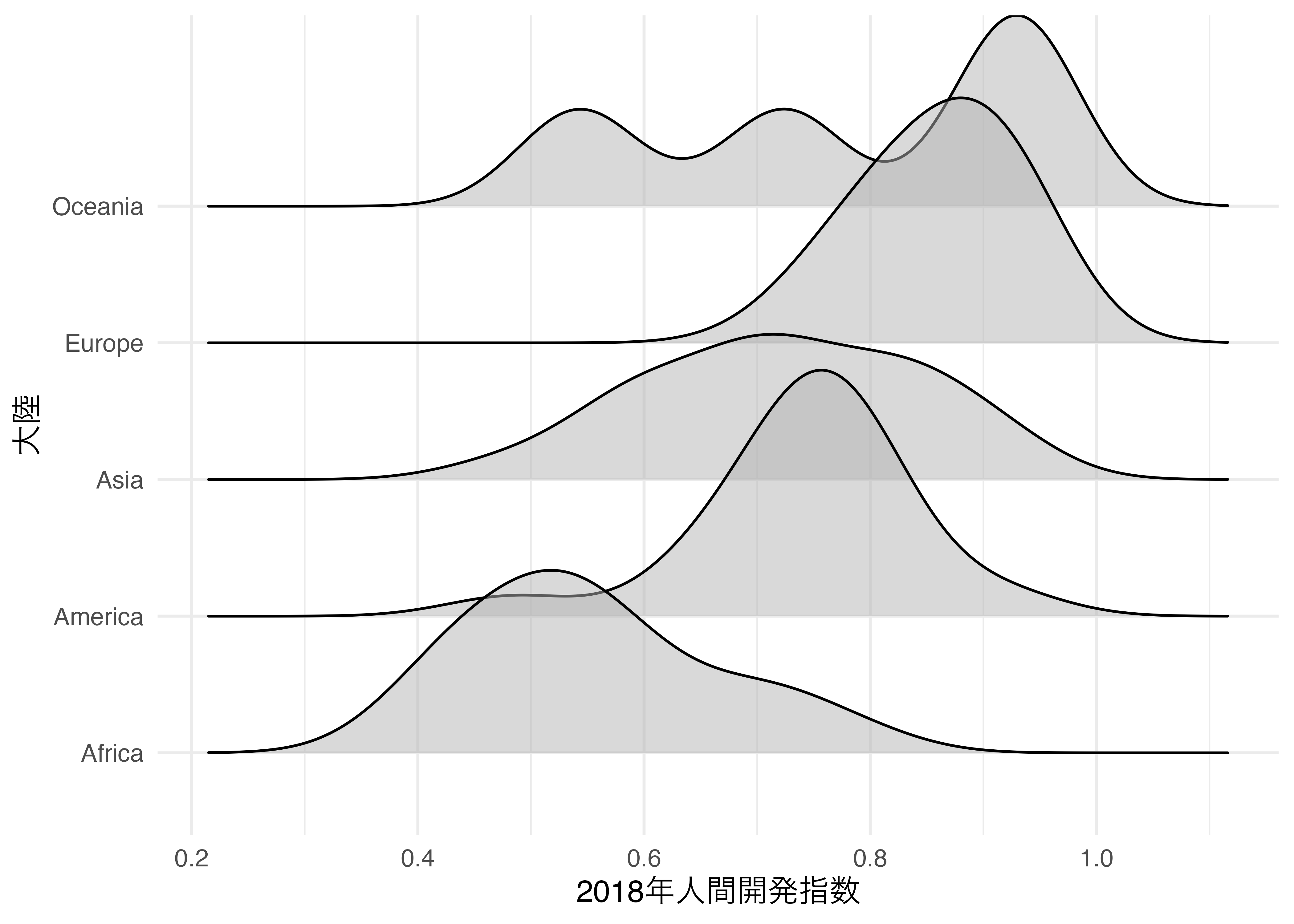

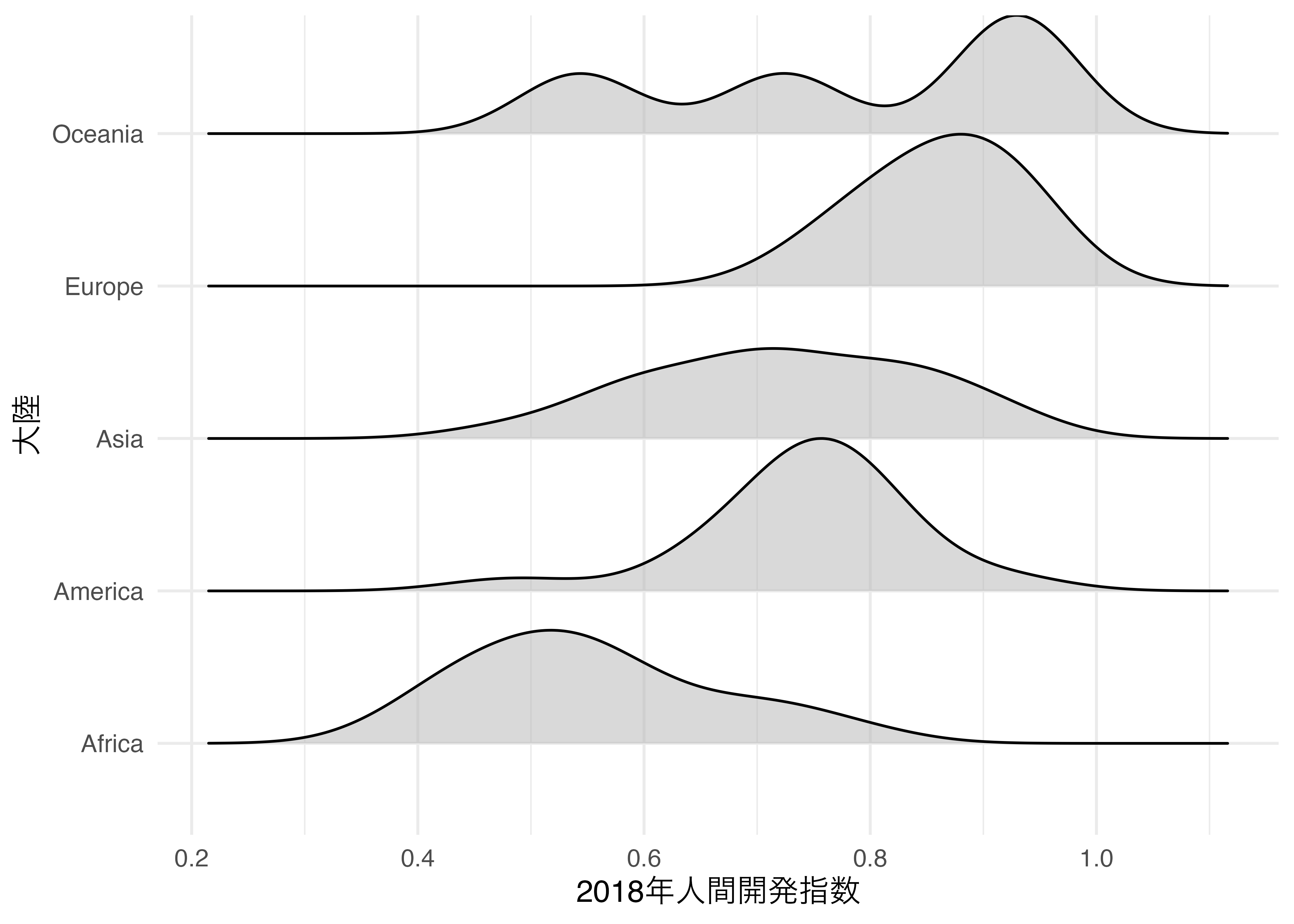

先ほど作図した図と非常に似た図が出来上がりました。ファセット分割に比べ、空間を最大限に活用していることが分かります。ファセットラベルがなく、グループ名が縦軸上に位置するからです。また、リッジプロットの特徴は密度曲線がオーバラップする点ですが、以下のようにscale = 1を指定すると、オーバラップなしで作成することも可能です。もし、scale = 3にすると最大2つの密度曲線が重なることになります。たとえば最下段のアフリカはアメリカの行と若干オーバラップしていますが、scale = 3の場合、アジアの行までオーバーラップされうることになります。

Country_df |>
  ggplot() +
  geom_density_ridges(aes(x = HDI_2018, y = Continent),
                      scale = 1, alpha = 0.5) +
  labs(x = "2018年人間開発指数", y = "大陸") +
  theme_minimal(base_size = 12)

Picking joint bandwidth of 0.054

Warning: Removed 6 rows containing non-finite values (`stat_density_ridges()`).

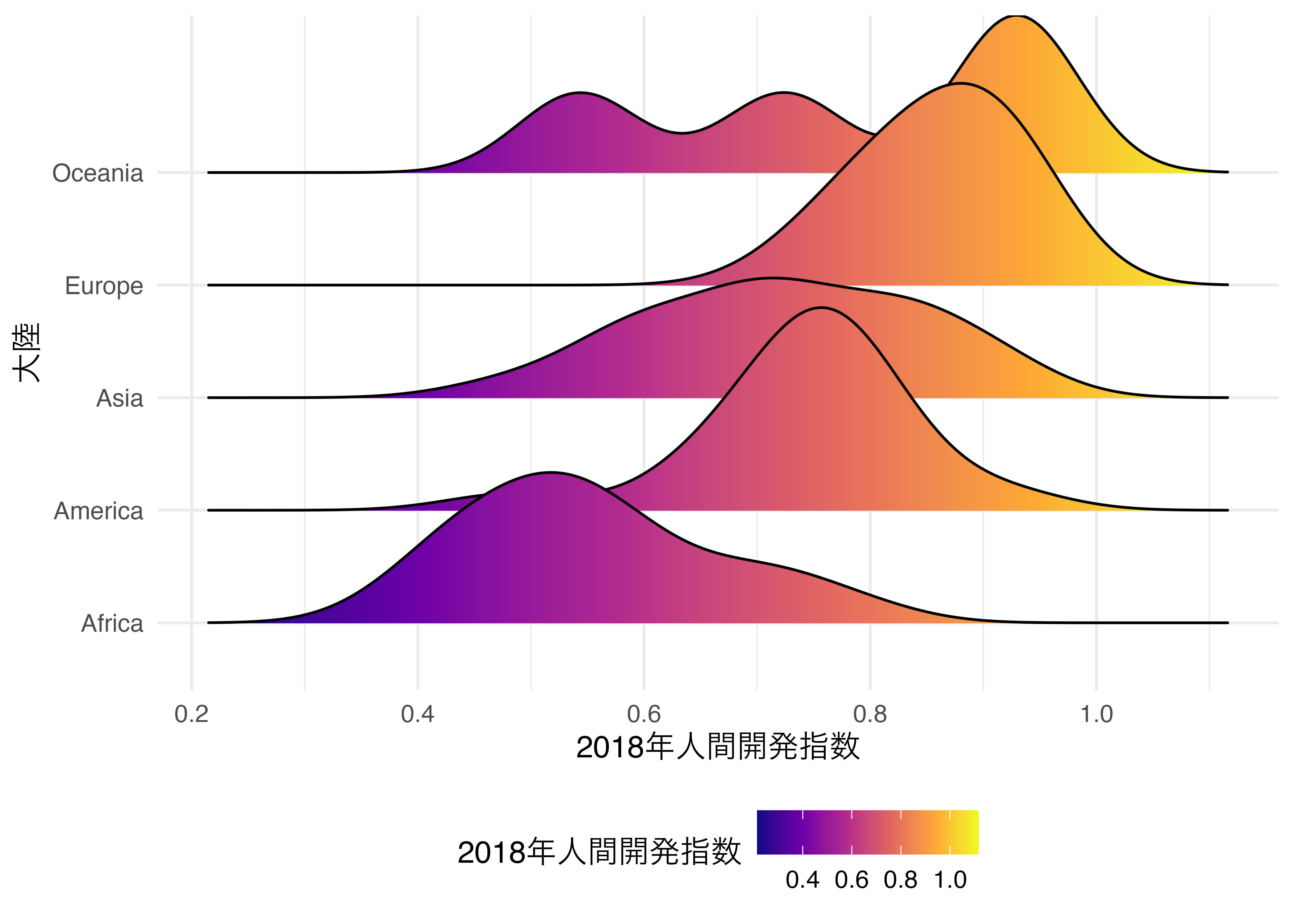

　また、横軸の値に応じて背景の色をグラデーションで表現することも可能です。この場合、geom_density_ridges()幾何オブジェクトでなく、geom_density_ridges_gradient()を使い、fillにもマッピングをする必要があります。横軸（x）の値に応じて色塗りをする場合、fill = stat(x)とします。デフォルトでは横軸の値が高いほど空色、低いほど黒になります。ここでは高いほど黄色、低いほど紫ににするため、色弱にも優しいscale_fill_viridis_c()を使い¹、カラーオプションはplasmaにします（option = "c"）。

Country_df |>
  ggplot() +
  geom_density_ridges_gradient(aes(x = HDI_2018, y = Continent, fill = stat(x)),
                               alpha = 0.5) +
  scale_fill_viridis_c(option = "C") +
  labs(x = "2018年人間開発指数", y = "大陸", fill = "2018年人間開発指数") +
  theme_minimal(base_size = 12) +
  theme(legend.position = "bottom")

Warning: `stat(x)` was deprecated in ggplot2 3.4.0.
ℹ Please use `after_stat(x)` instead.

Picking joint bandwidth of 0.054

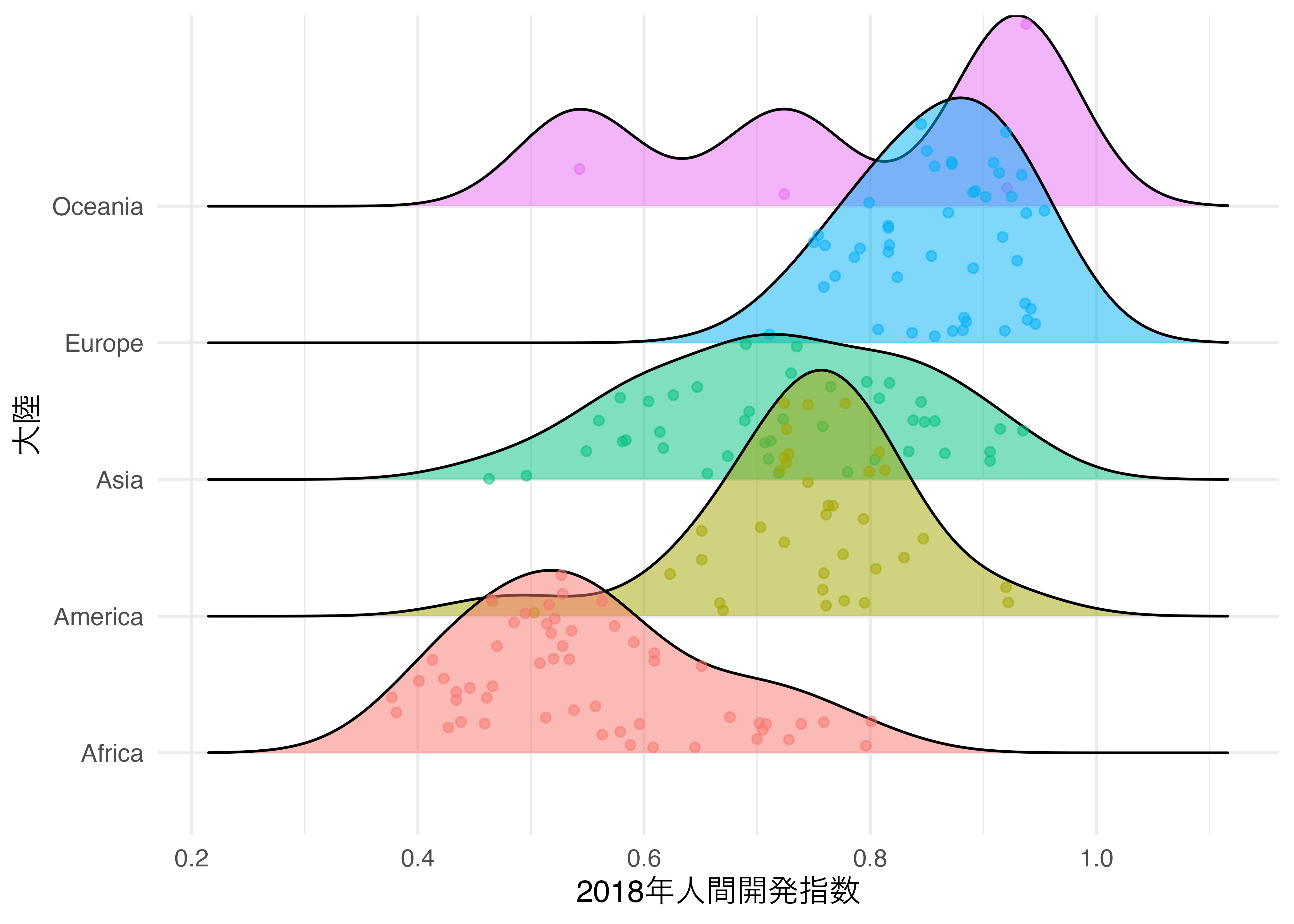

　密度曲線は基本的にはなめらかな曲線であるため、データが存在しない箇所にも密度が高く見積もられるケースがあります。全体的な分布を俯瞰するには良いですが、情報の損失は避けられません。そこで出てくるのが点付きのリッジプロットです。HDI_2018の個々の値を点で出力するにはjittered_points = TRUEを指定するだけです。これだけで密度曲線の内側に点が若干のズレ付き（jitter）で出力されます。ただし、密度曲線がオーバーラップされるリッジプロットの特徴を考えると、グループごとに点の色分けをする必要があります（同じ色になると、どのグループの点かが分からなくなるので）。この場合、point_colorに対し、グループ変数（Continent）をマッピングします。また、密度曲線の色と合わせるために密度曲線の色塗りもfillで指定します。

Country_df |>
  ggplot() +
  geom_density_ridges(aes(x = HDI_2018, y = Continent, fill = Continent,
                          point_color = Continent),
                      alpha = 0.5, jittered_points = TRUE) +
  guides(fill = "none", point_color = "none") + # 凡例を削除
  labs(x = "2018年人間開発指数", y = "大陸") +
  theme_minimal(base_size = 12)

Picking joint bandwidth of 0.054

Warning: Removed 6 rows containing non-finite values (`stat_density_ridges()`).

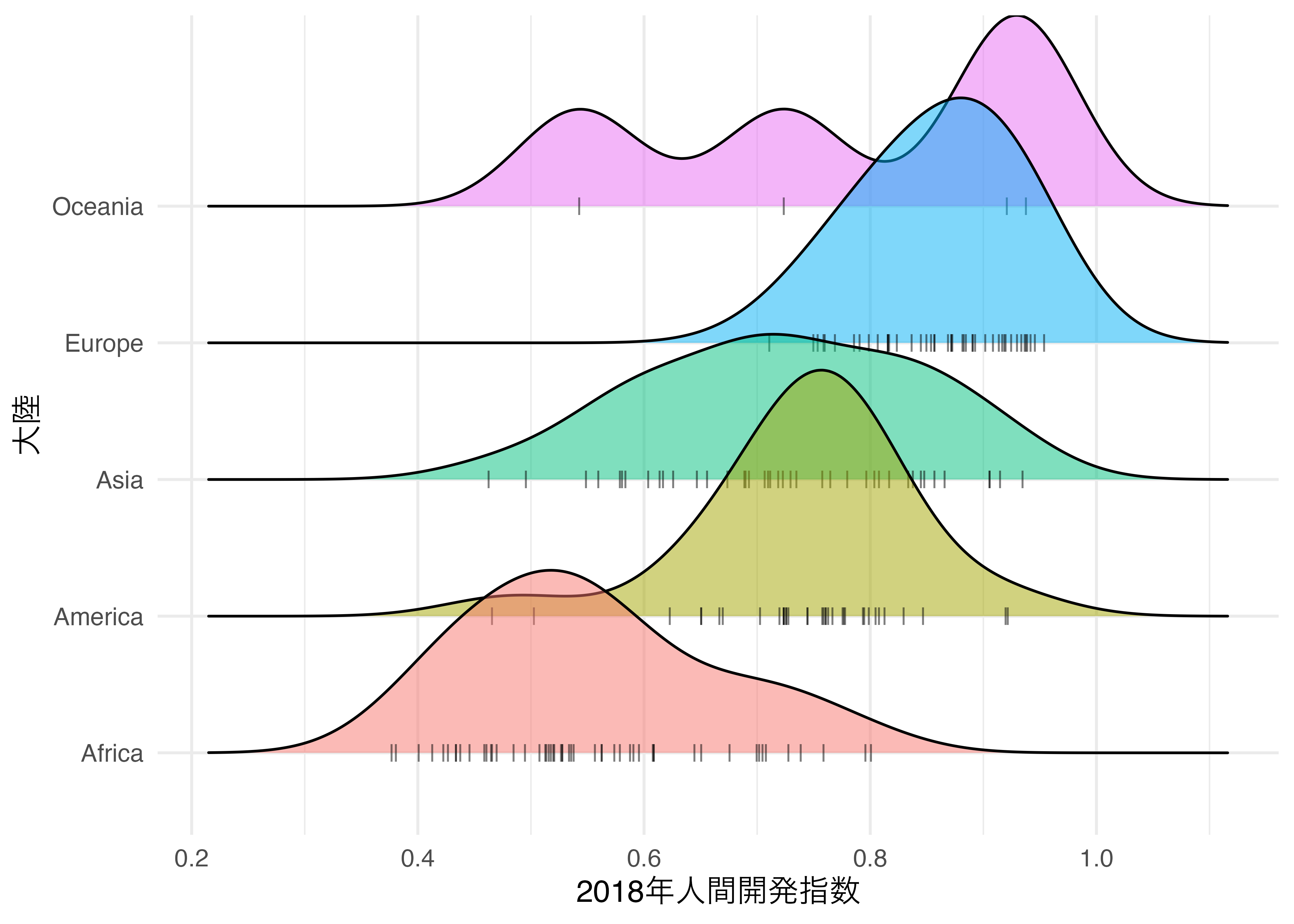

　他にも密度曲線の下側にラグプロットを付けることも可能です。こうすれば点ごとに色訳をする必要もなくなります。ラグプロットを付けるためには点の形（point_shape）を「|」にする必要があります。ただ、これだけだと「|」が密度曲線内部に散らばる（jittered）だけです。散らばりをなくす、つまり密度曲線の下段に固定する必要があり、これはaes()その外側にposition = position_points_jitter(width = 0, height = 0)を指定することで出来ます。

Country_df |>
  ggplot() +
  geom_density_ridges(aes(x = HDI_2018, y = Continent, fill = Continent),
                      alpha = 0.5, jittered_points = TRUE,
                      position = position_points_jitter(width = 0, height = 0),
                      point_shape = "|", point_size = 3) +
  guides(fill = "none") +
  labs(x = "2018年人間開発指数", y = "大陸") +
  theme_minimal(base_size = 12)

Picking joint bandwidth of 0.054

Warning: Removed 6 rows containing non-finite values (`stat_density_ridges()`).

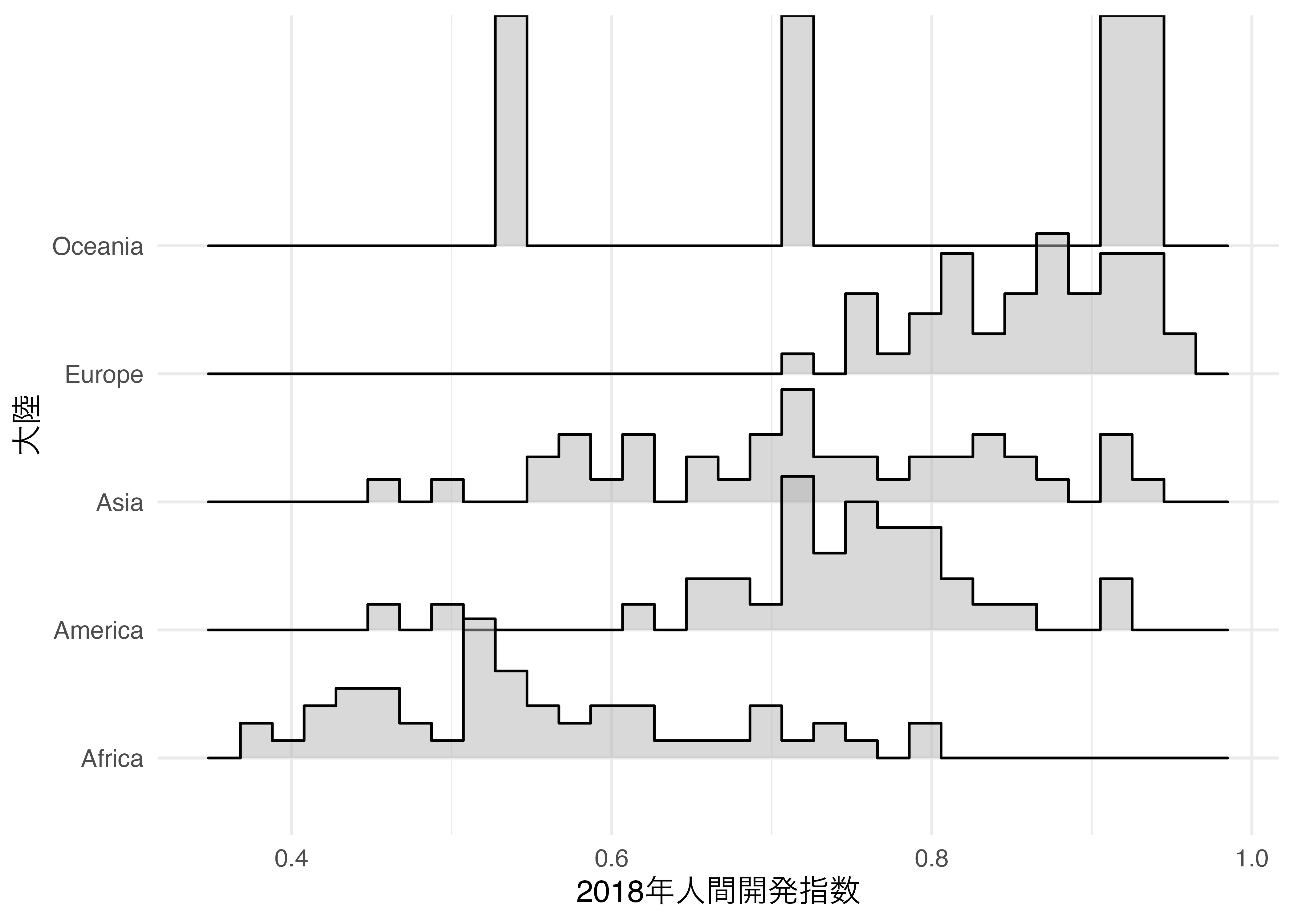

　最後に密度曲線でなく、ヒストグラムで示す方法を紹介します。これはgeom_density_ridges()の内部にstat = "binline"を指定するだけです。

Country_df |>
  ggplot() +
  geom_density_ridges(aes(x = HDI_2018, y = Continent), alpha = 0.5,
                      stat = "binline") +
  labs(x = "2018年人間開発指数", y = "大陸") +
  theme_minimal(base_size = 12)

`stat_binline()` using `bins = 30`. Pick better value with `binwidth`.

Warning: Removed 6 rows containing non-finite values (`stat_binline()`).

22.5 エラーバー付き散布図

　エラーバー付きの散布図は推定結果の点推定値とその不確実性（信頼区間など）を示す際によく使われる図です。以下の表はCountry_dfを用い、大陸（オセアニアを除く）ごとにフリーダムハウス・スコア（FH_Total）を一人当たりPPP GDP（PPP_per_capita）に回帰させた分析から得られたフリーダムハウス・スコア（FH_Total）の係数（以下の式の$\beta_1$）の点推定値と95%信頼区間です。

\[ \text{PPP per capita} = \beta_0 + \beta_1 \cdot \text{FH}\_\text{Total} + \varepsilon \]

Pointrange_df <- tibble(
    Continent = c("Asia", "Europe", "Africa", "America"),
    Coef      = c(65.3, 588.0, 53.4, 316.0),
    Conf_lwr  = c(-250.0, 376.0, -14.5, 128.0),
    Conf_upr  = c(380.0, 801.0, 121.0, 504.0)
)

Pointrange_df

# A tibble: 4 × 4
# Groups:   Continent [4]
  Continent  Coef Conf_lwr Conf_upr
  <chr>     <dbl>    <dbl>    <dbl>
1 Asia       65.3   -250.      380.
2 Europe    588.     376.      801.
3 Africa     53.4    -14.5     121.
4 America   316.     128.      504.

　実は以上のデータは以下のようなコードで作成されています。{purrr}パッケージの使い方に慣れる必要があるので、第28章を参照してください。

Pointrange_df <- Country_df |>
    filter(Continent != "Oceania") |>
    group_by(Continent) |>
    nest() |>
    mutate(Fit = map(data, ~lm(PPP_per_capita ~ FH_Total, data = .)),
           Est = map(Fit, broom::tidy, conf.int = TRUE)) |>
    unnest(Est) |>
    filter(term == "FH_Total") |>
    select(Continent, Coef = estimate,
           Conf_lwr = conf.low, Conf_upr = conf.high)

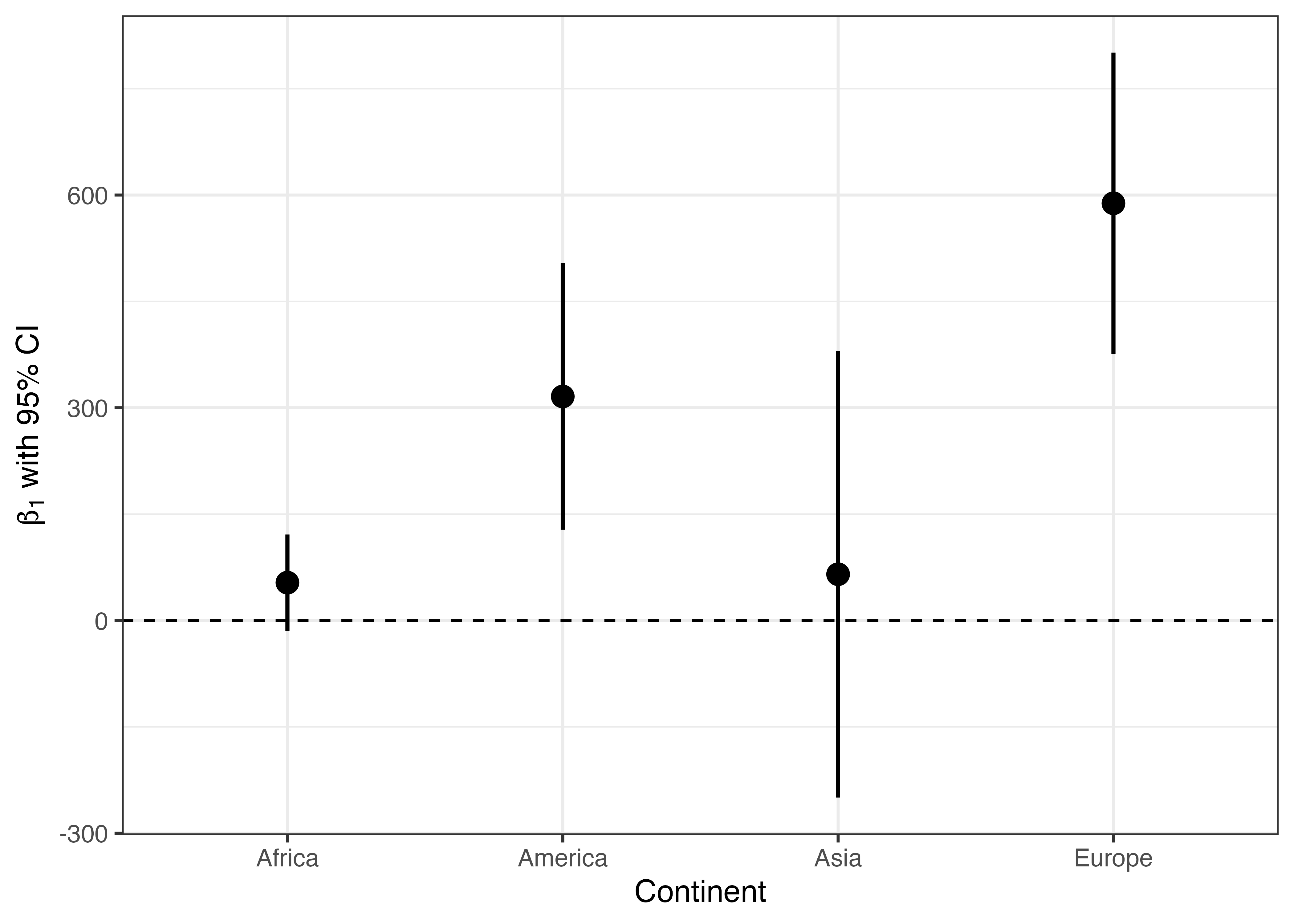

　このPointrange_dfを用いて横軸は大陸（Continent）、縦軸には点推定値（Coef）と95%信頼区間（Conf_lwrとConf_upr）を出力します。ここで使う幾何オブジェクトはgeom_pointrange()です。横軸xと点推定値y、95%信頼区間の下限のymin、上限のymaxにマッピングします。エラーバー付き散布図を縦に並べたい場合はyとx、xmin、xmaxにマッピングします。

Pointrange_df |>
    ggplot() +
    geom_hline(yintercept = 0, linetype = 2) +
    geom_pointrange(aes(x = Continent, y = Coef,
                        ymin = Conf_lwr, ymax = Conf_upr),
                    size = 0.75, linewidth = 0.75) +
    labs(y = expression(paste(beta[1], " with 95% CI"))) +
    theme_bw(base_size = 12)

　点の大きさと線の太さはそれぞれsizeとlinewidthで調整できます。どれも既定値は0.5です。

　ここでもう一つの次元を追加することもあるでしょう。たとえば、複数のモデルを比較した場合がそうかもしれません。以下のPointrange_df2について考えてみましょう。

Pointrange_df2 <- tibble(
    Continent = rep(c("Asia", "Europe", "Africa", "America"), each = 2),
    Term      = rep(c("Civic Liverty", "Political Right"), 4),
    Coef      = c(207.747, 29.188, 1050.164, 1284.101,
                  110.025, 93.537, 581.4593, 646.9211),
    Conf_lwr  = c(-385.221, -609.771, 692.204, 768.209,
                  -12.648, -53.982, 262.056, 201.511),
    Conf_upr  = c(800.716, 668.147, 1408.125, 1801.994,
                  232.697, 241.057, 900.863, 1092.331))

Pointrange_df2

# A tibble: 8 × 5
# Groups:   Continent [4]
  Continent Term              Coef Conf_lwr Conf_upr
  <chr>     <chr>            <dbl>    <dbl>    <dbl>
1 Asia      Civic Liberty    208.    -385.      801.
2 Asia      Political Right   29.2   -610.      668.
3 Europe    Civic Liberty   1050.     692.     1408.
4 Europe    Political Right 1285.     768.     1802.
5 Africa    Civic Liberty    110.     -12.6     233.
6 Africa    Political Right   93.5    -54.0     241.
7 America   Civic Liberty    581.     262.      901.
8 America   Political Right  647.     202.     1092.

　このデータは以下の2つのモデルを大陸ごとに推定した$\beta_1$と$\gamma_1$の点推定値と95%信頼区間です。

\[ \begin{aligned} \text{PPP per capita} & = \beta_0 + \beta_1 \cdot \text{FH}\_\text{CL} + \varepsilon \\ \text{PPP per capita} & = \gamma_0 + \gamma_1 \cdot \text{FH}\_\text{PR} + \upsilon \end{aligned} \]

　どの説明変数を用いたかでエラーバーと点の色分けを行う場合、colorに対してTermをマッピングします。

Pointrange_df2 |>
    ggplot() +
    geom_hline(yintercept = 0, linetype = 2) +
    geom_pointrange(aes(x = Continent, y = Coef,
                        ymin = Conf_lwr, ymax = Conf_upr,
                        color = Term),
                    size = 0.75, linewidth = 0.75) +
    labs(y = expression(paste(beta[1], " and ", gamma[1], " with 95% CI")),
         color = "") +
    theme_bw(base_size = 12) +
    theme(legend.position = "bottom")

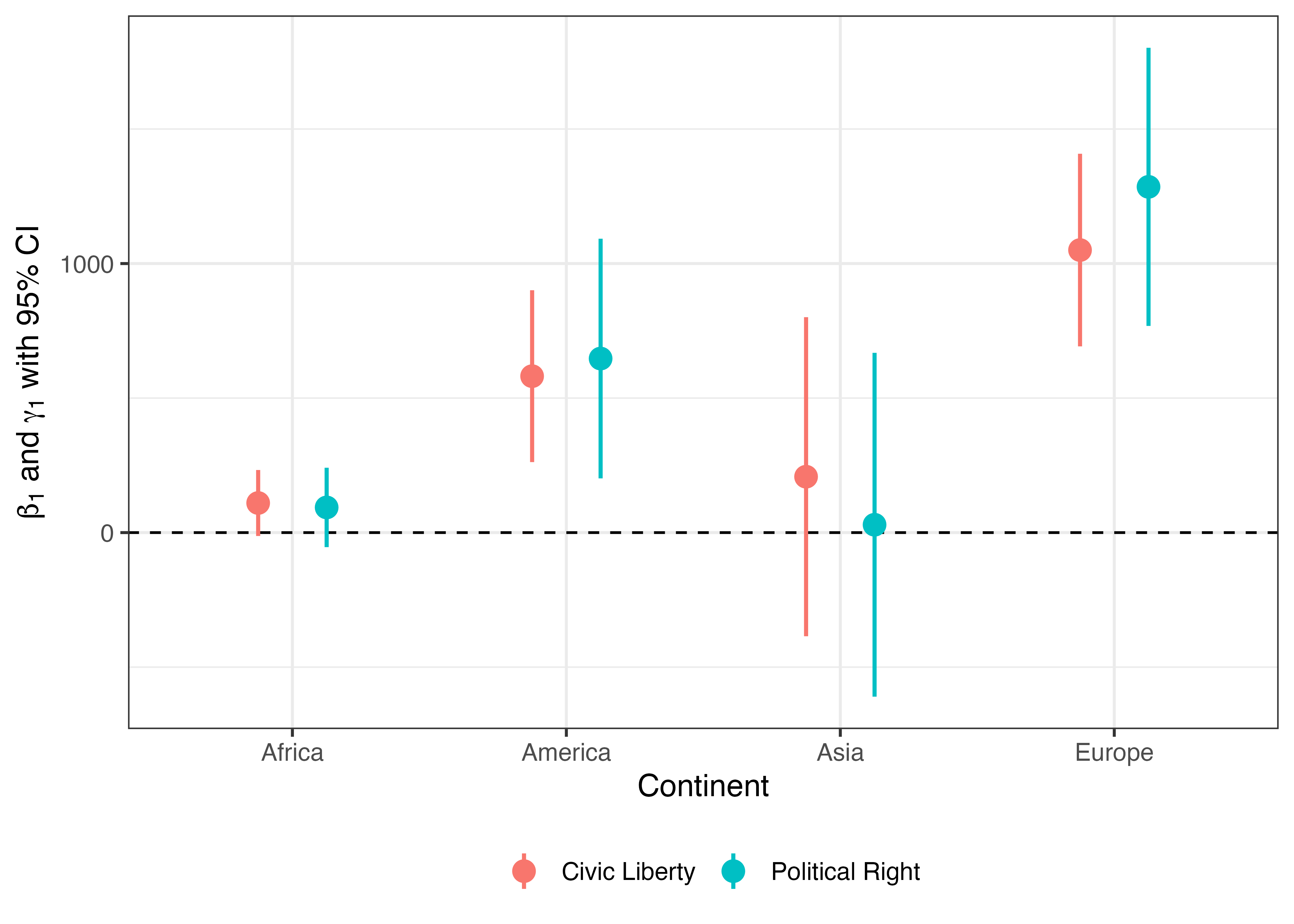

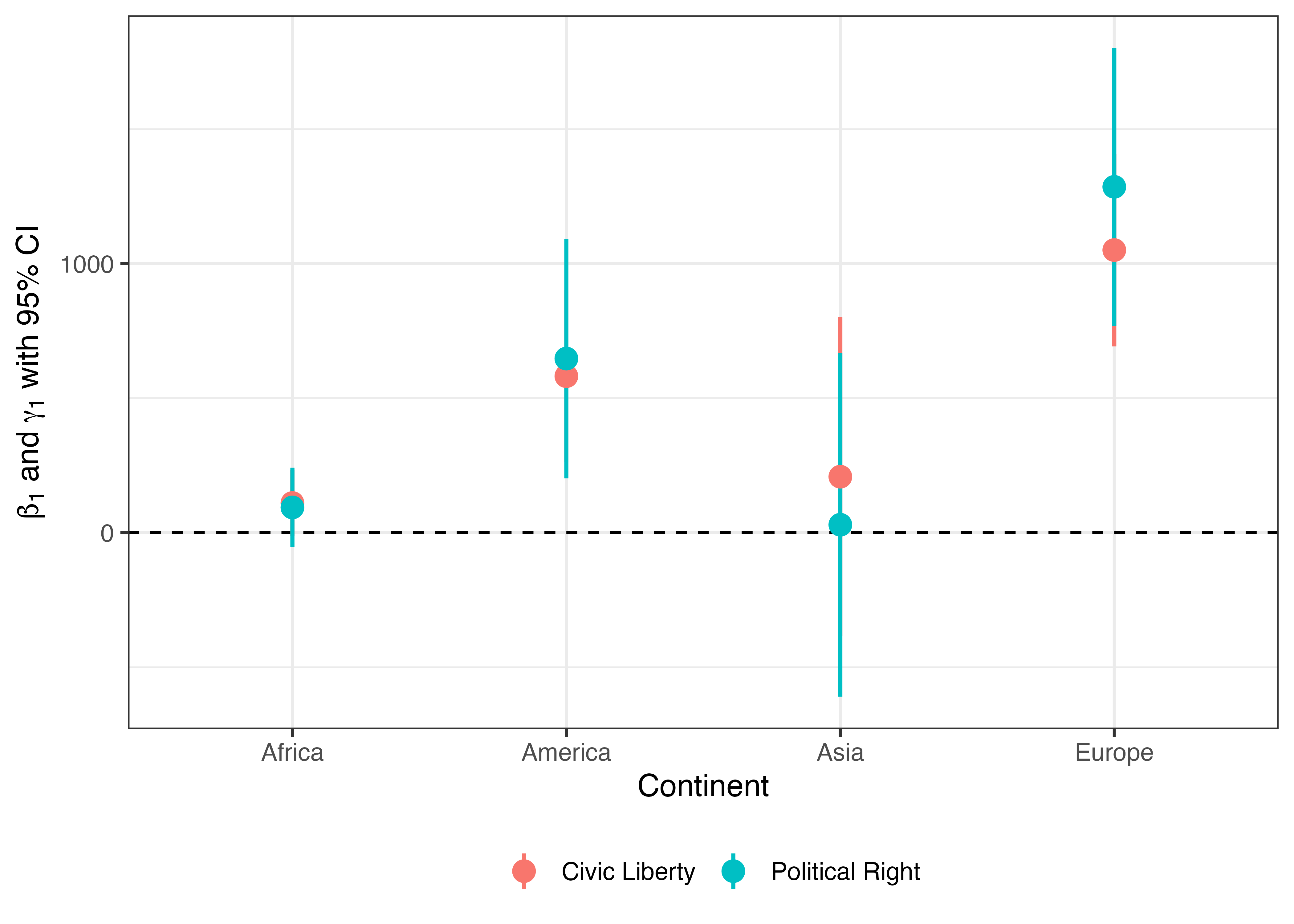

　何か違いますね。この2つのエラーバーと点の位置をずらす必要があるようです。これは3次元以上の棒グラフで使ったposition引数で調整可能です。今回は実引数としてposition_dodge(0.5)を指定してみましょう。

Pointrange_df2 |>
    ggplot() +
    geom_hline(yintercept = 0, linetype = 2) +
    geom_pointrange(aes(x = Continent, y = Coef,
                        ymin = Conf_lwr, ymax = Conf_upr,
                        color = Term),
                    size = 0.75, linewidth = 0.75,
                    position = position_dodge(0.5)) +
    labs(y = expression(paste(beta[1], " and ", gamma[1], " with 95% CI")),
         color = "") +
    theme_bw(base_size = 12) +
    theme(legend.position = "bottom")

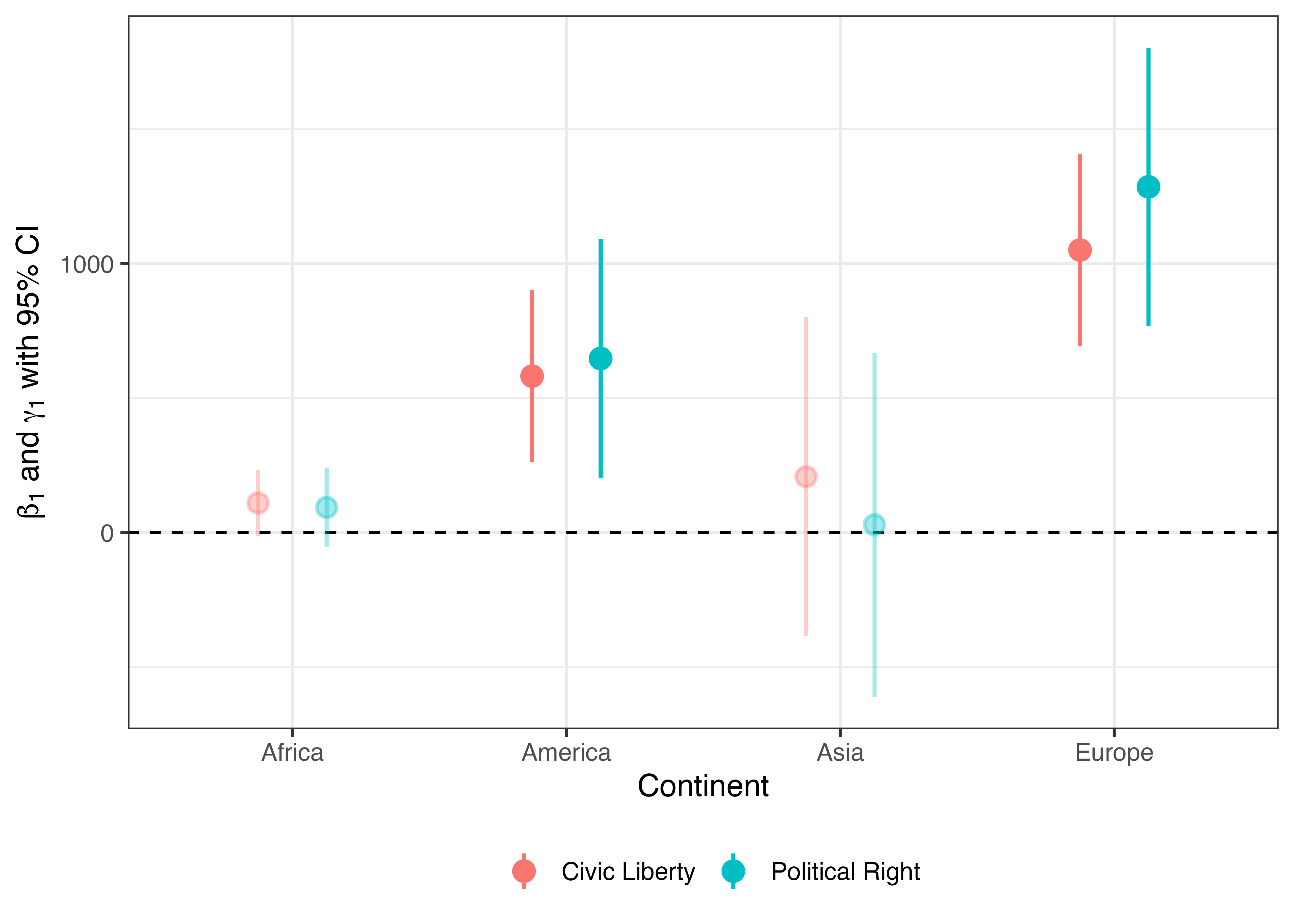

　これで完成です。更に、$\alpha = 0.05$水準で統計的に有意か否かを透明度で示し、透明度の凡例を非表示にしてみましょう。$\alpha = 0.05$水準で統計的に有意か否かは95%信頼区間の上限と下限の積が0より大きいか否かで判定できます。ggplot()にデータを渡す前に統計的有意か否かを意味するSig変数を作成し、geom_pointrage()の内部ではalphaにSigをマッピングします。

Pointrange_df2 |>
    mutate(Sig = if_else(Conf_lwr * Conf_upr > 0,
                         "Significant", "Insignificant")) |>
    ggplot() +
    geom_hline(yintercept = 0, linetype = 2) +
    geom_pointrange(aes(x = Continent, y = Coef,
                        ymin = Conf_lwr, ymax = Conf_upr,
                        color = Term, alpha = Sig),
                    size = 0.75, linewidth = 0.75,
                    position = position_dodge(0.5)) +
    labs(y = expression(paste(beta[1], " and ", gamma[1], " with 95% CI")),
         color = "") +
    scale_alpha_manual(values = c("Significant" = 1, "Insignificant" = 0.35)) +
    guides(alpha = "none") +
    theme_bw(base_size = 12) +
    theme(legend.position = "bottom")

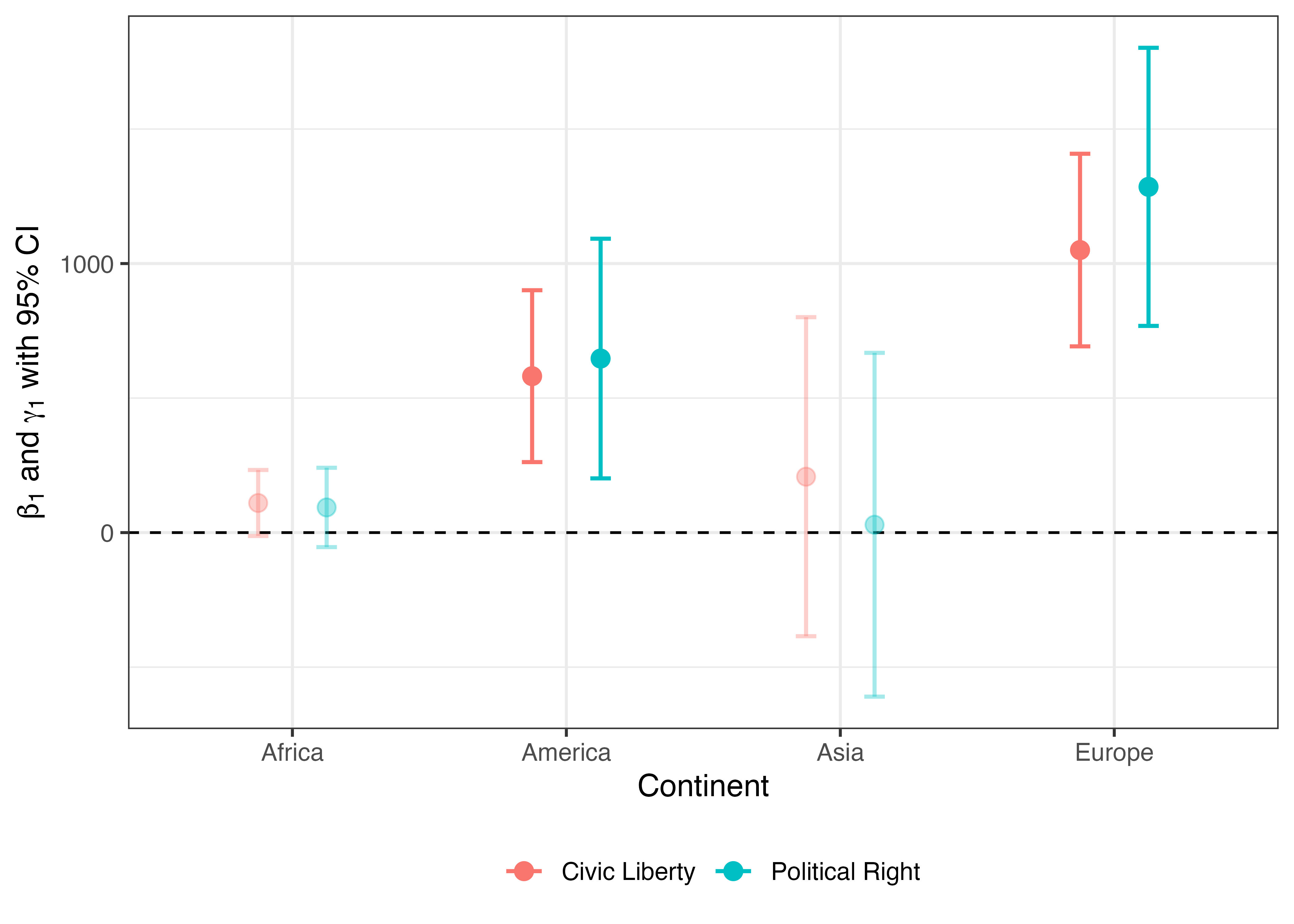

　区間を単なる線ではなく、上限と下限に「-」を付ける場合は、geom_point()とgeom_errorbar()を組み合わせます。geom_errorbar()はgeom_pointrange()から点がなくなったものになるため、yへのマッピングは不要です。また、上限と下限に着く水平線の幅はwidthで調整します。既定値のままだとかなり広めになるため、適宜調整しましょう。

Pointrange_df2 |>
    mutate(Sig = if_else(Conf_lwr * Conf_upr > 0,
                         "Significant", "Insignificant")) |>
    ggplot(aes(x = Continent, color = Term, alpha = Sig)) +
    geom_hline(yintercept = 0, linetype = 2) +
    geom_point(aes(y = Coef),
               size = 3, position = position_dodge(0.5)) +
    geom_errorbar(aes(ymin = Conf_lwr, ymax = Conf_upr),
                  linewidth = 0.75, width = 0.15,
                  position = position_dodge(0.5)) +
    labs(y = expression(paste(beta[1], " and ", gamma[1], " with 95% CI")),
         color = "") +
    scale_alpha_manual(values = c("Significant" = 1, "Insignificant" = 0.35)) +
    guides(alpha = "none") +
    theme_bw(base_size = 12) +
    theme(legend.position = "bottom")

22.6 ロリーポップチャート

　ロリーポップチャートは棒グラフの特殊な形態であり、棒がロリーポップ（チュッパチャップス）の形をしているものを指します。したがって、2つの図は本質的に同じですが、棒が多い場合はロリーポップチャートを使うケースがあります。棒が非常に多い棒グラフの場合、図を不適切に縮小するとモアレが生じるケースがあるからです。

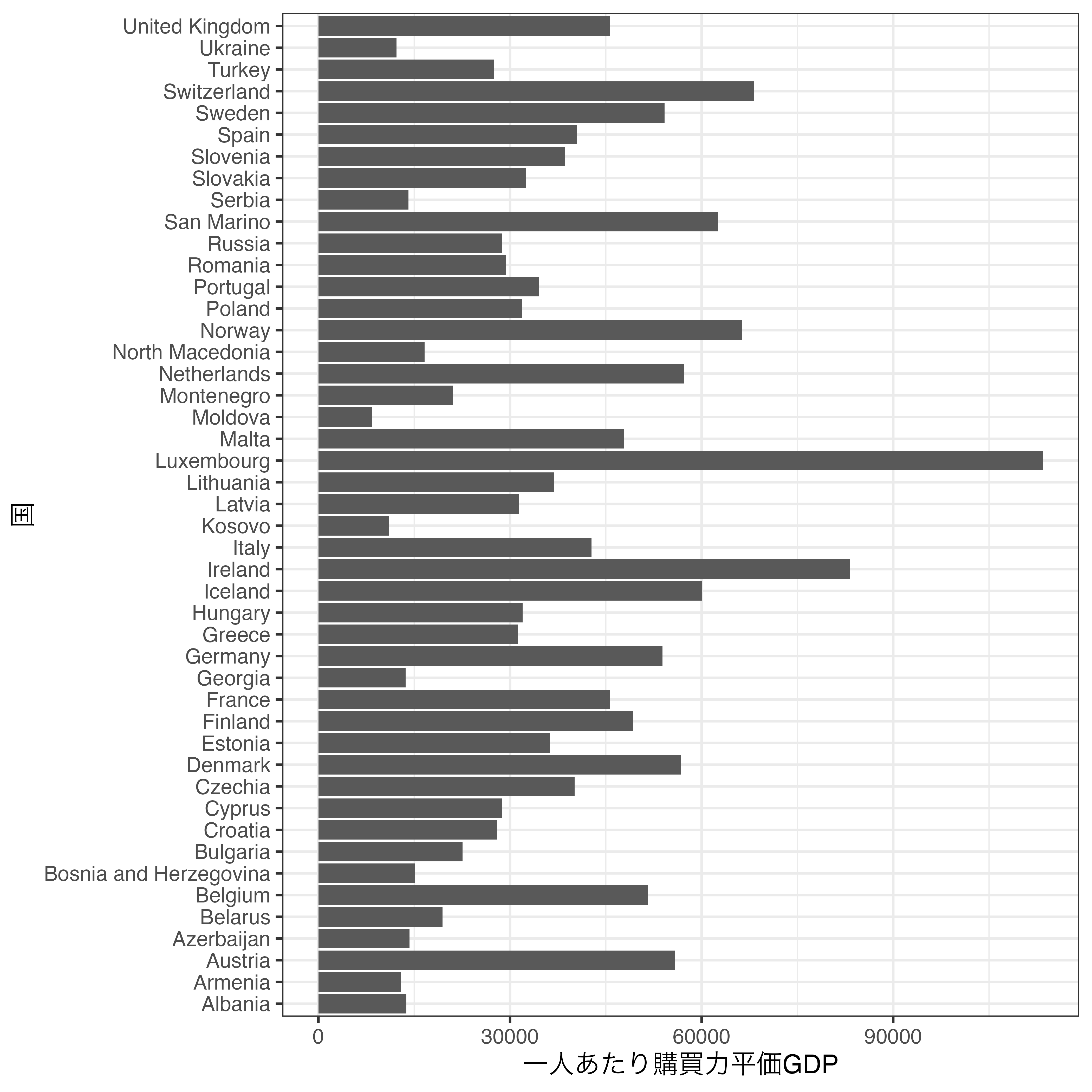

　まず、Country_dfを用い、ヨーロッパ諸国の一人当たりPPP GDP（PPP_per_capita）の棒グラフを作るとします。PPP_per_capitaが欠損していないヨーロッパの国は46行であり、非常に棒が多い棒グラフになります。

Country_df |>
  filter(Continent == "Europe") |>
  drop_na(PPP_per_capita) |>
  ggplot() +
  geom_bar(aes(y = Country, x = PPP_per_capita), stat = "identity") +
  labs(x = "一人あたり購買力平価GDP", y = "国") +
  theme_bw(base_size = 12)

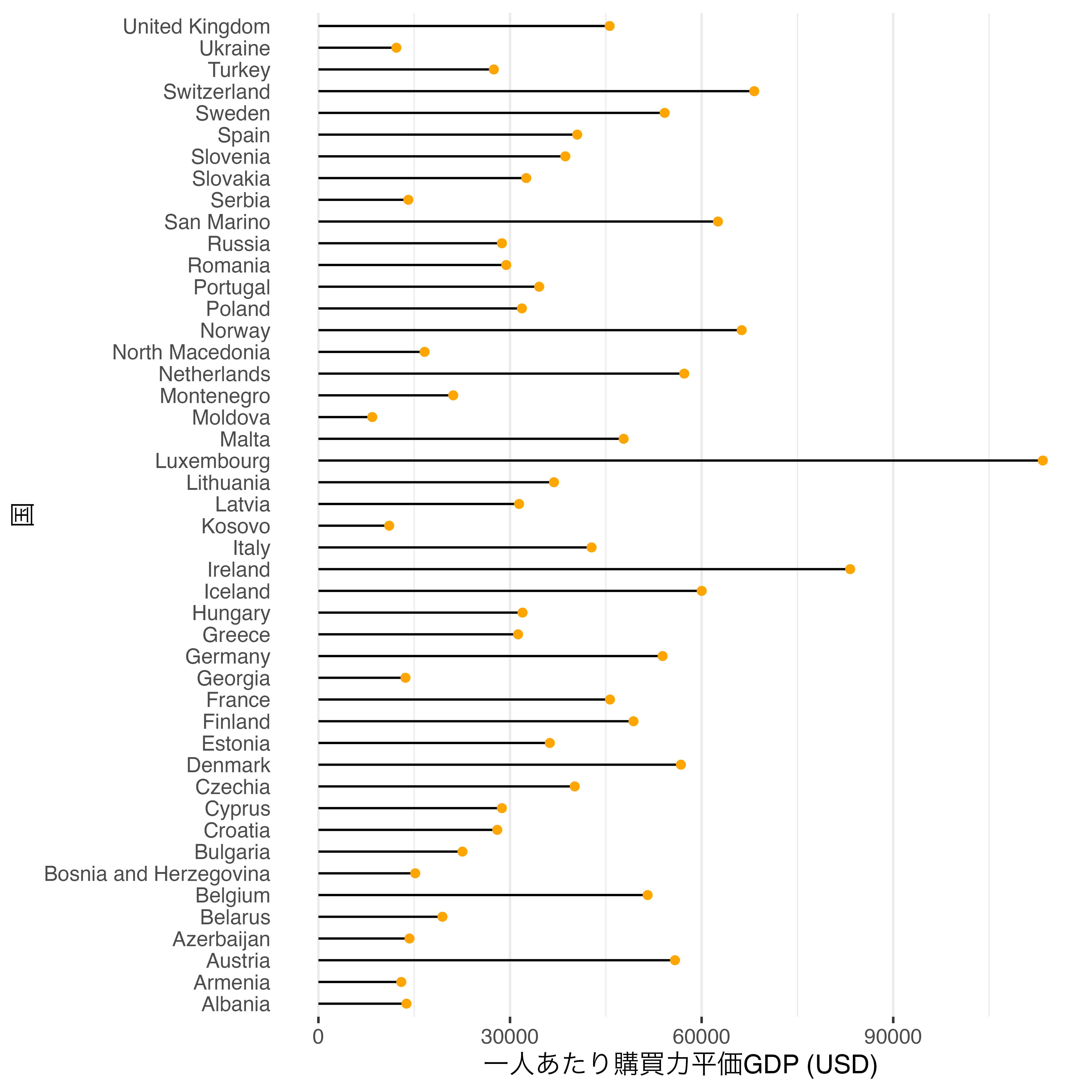

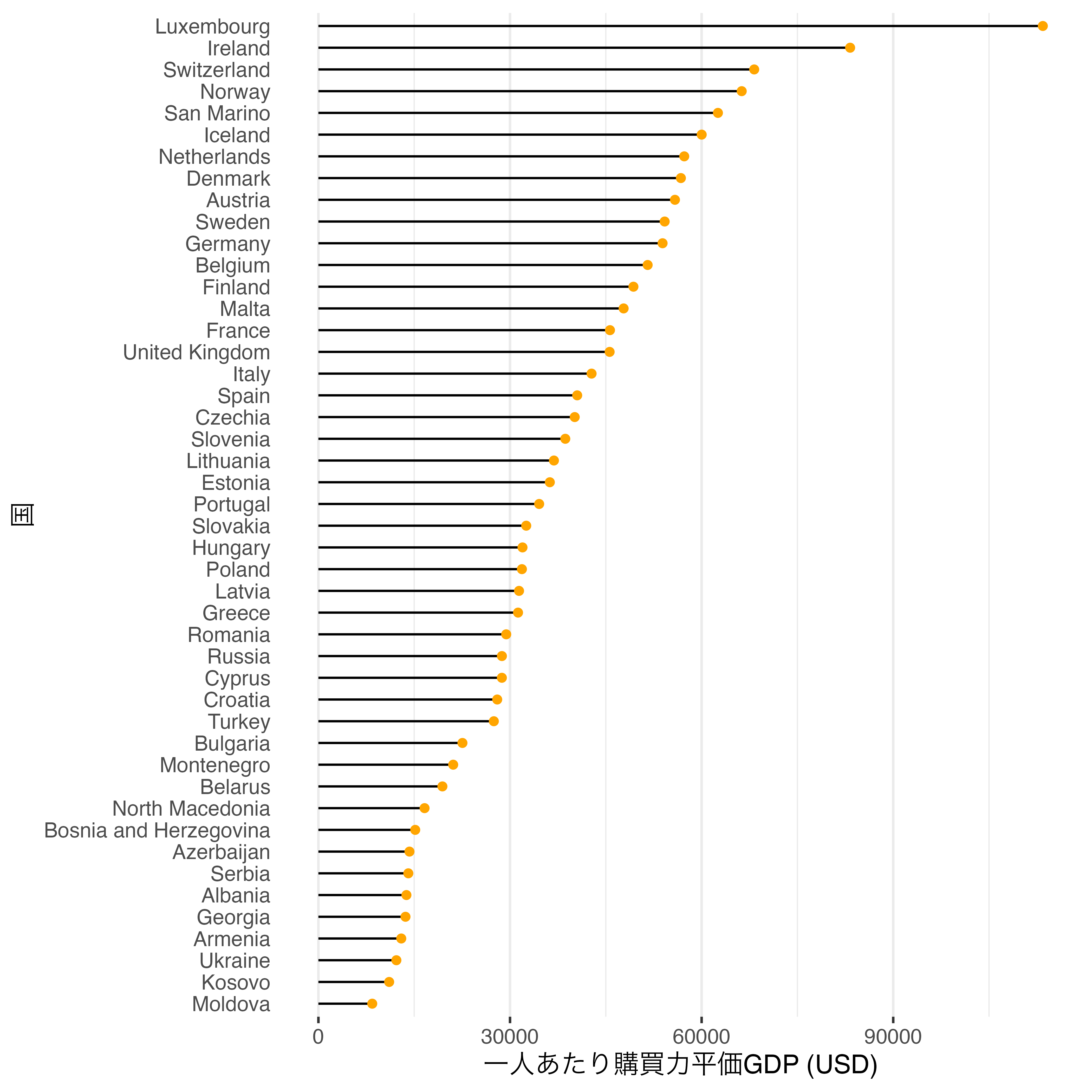

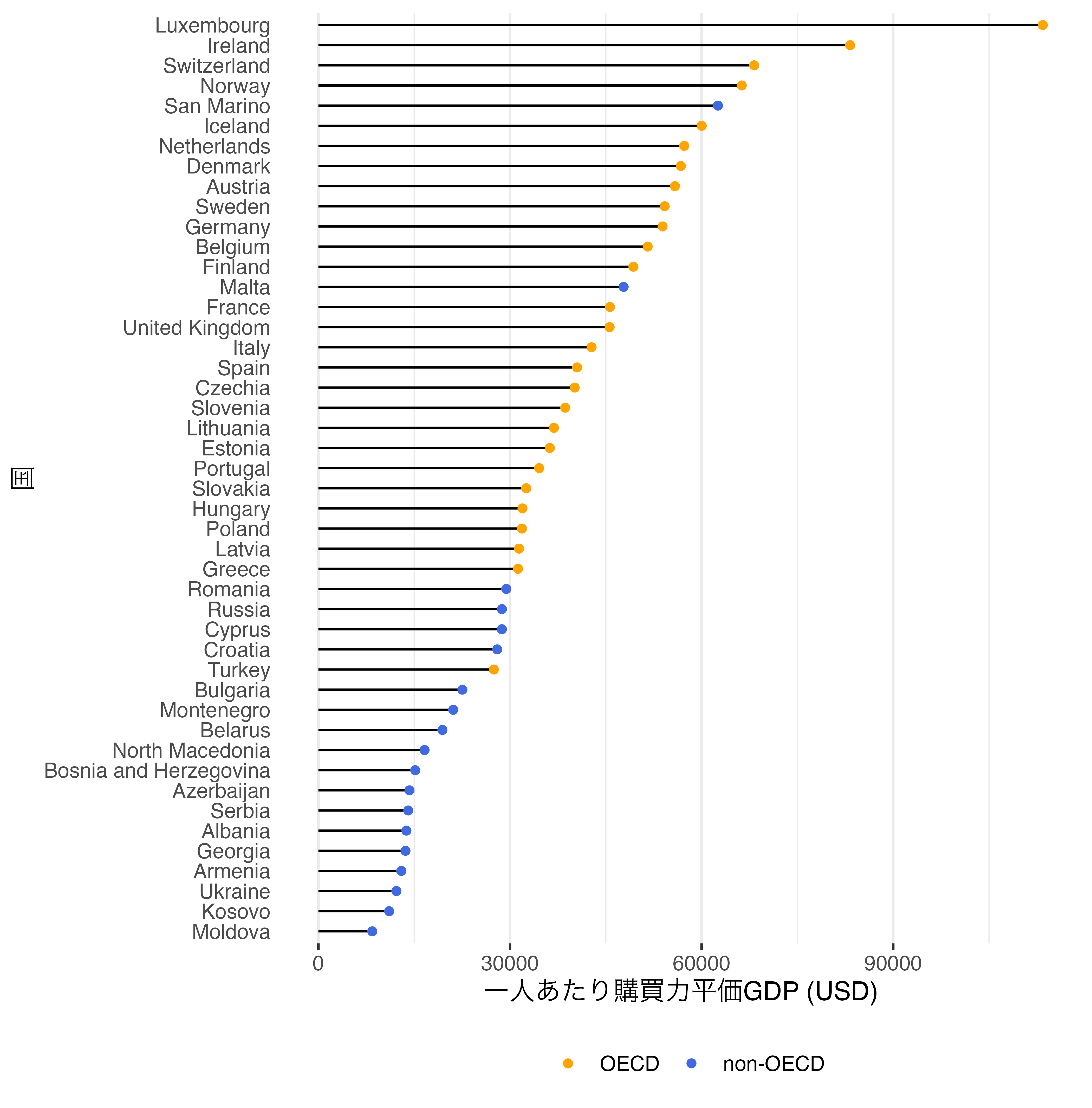

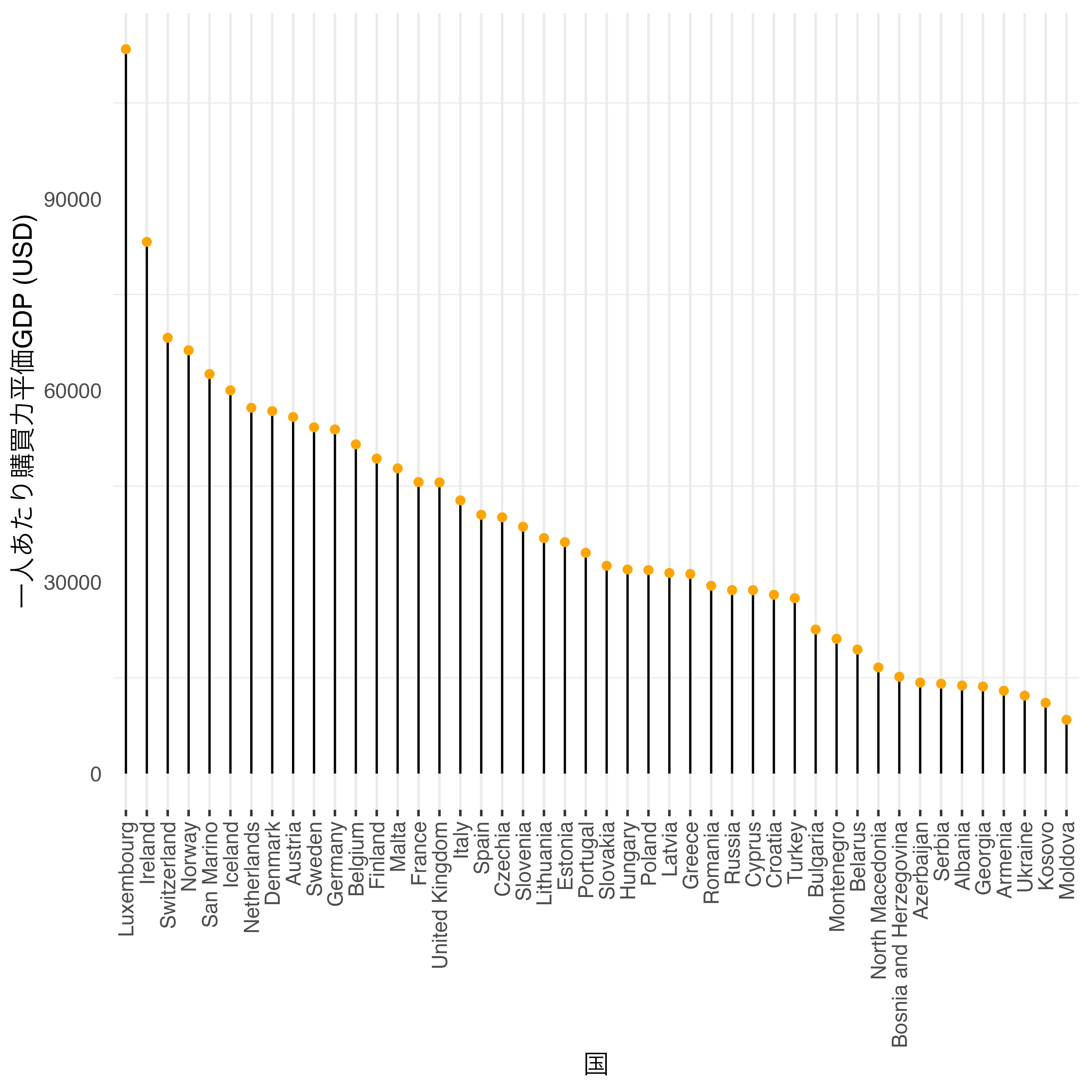

ここで登場するのがロリーポップチャートです。ロリーポップチャートの構成要素は棒とキャンディーの部分です。棒は線になるためgeom_segement()を、キャンディーは散布図geom_point()を使います。散布図については既に第20章で説明しましたので、ここではgeom_segment()について説明します。

　geom_segment()は直線を引く幾何オブジェクトであり、線の起点（xとy）と終点（xendとyend）に対してマッピングをする必要があります。横軸上の起点は0、縦軸上の起点はCountryです。そして横軸上の終点はPPP_per_capita、縦軸上のそれはCountryです。縦軸上の起点と終点が同じということは水平線を引くことになります。

　geom_segment()で水平線を描いたら、次は散布図をオーバーラップさせます。点の横軸上の位置はPPP_per_capita、縦軸上の位置はCountryです。

Country_df |>
  filter(Continent == "Europe") |>
  drop_na(PPP_per_capita) |>
  ggplot() +
  geom_segment(aes(y = Country, yend = Country,
                   x = 0, xend = PPP_per_capita)) +
  geom_point(aes(y = Country, x = PPP_per_capita), color = "orange") +
  labs(x = "一人あたり購買力平価GDP (USD)", y = "国") +
  theme_bw(base_size = 12) +
  theme(panel.grid.major.y = element_blank(),
        panel.border = element_blank(),
        axis.ticks.y = element_blank())

　これで完成です。もし一人当たりPPP GDP順で並べ替えたい場合はfct_reorder()を使います。CountryをPPP_per_capitaの低い方を先にくるようにするなら、fct_reorder(Country, PPP_per_capita)です。縦に並ぶの棒グラフなら最初に来る水準が下に位置されます。もし、順番を逆にしたいなら、更にfct_rev()で水準の順番を逆転させます。

Country_df |>
  filter(Continent == "Europe") |>
  drop_na(PPP_per_capita) |>
  mutate(Country = fct_reorder(Country, PPP_per_capita)) |>
  ggplot() +
  geom_segment(aes(y = Country, yend = Country,
                   x = 0, xend = PPP_per_capita)) +
  geom_point(aes(y = Country, x = PPP_per_capita), color = "orange") +
  labs(x = "一人あたり購買力平価GDP (USD)", y = "国") +
  theme_bw(base_size = 12) +
  theme(panel.grid.major.y = element_blank(),
        panel.border = element_blank(),
        axis.ticks.y = element_blank())

　ロリーポップロリーポップチャートで次元を追加するには点（キャンディー）の色分けが考えられます。たとえば、OECD加盟国か否かの次元を追加する場合、geom_point()においてcolorをマッピングするだけです。

Country_df |>
  filter(Continent == "Europe") |>
  drop_na(PPP_per_capita) |>
  mutate(Country = fct_reorder(Country, PPP_per_capita),
         OECD    = if_else(OECD == 1, "OECD", "non-OECD"),
         OECD    = factor(OECD, levels = c("OECD", "non-OECD"))) |>
  ggplot() +
  geom_segment(aes(y = Country, yend = Country,
                   x = 0, xend = PPP_per_capita)) +
  geom_point(aes(y = Country, x = PPP_per_capita, color = OECD)) +
  scale_color_manual(values = c("OECD" = "orange", "non-OECD" = "royalblue")) +
  labs(x = "一人あたり購買力平価GDP (USD)", y = "国", color = "") +
  theme_bw(base_size = 12) +
  theme(panel.grid.major.y = element_blank(),
        panel.border       = element_blank(),
        axis.ticks.y       = element_blank(),
        legend.position    = "bottom")

　ファセット分割ももちろんできますが、この場合、OECD加盟国の一人当たりPPP GDPが相対的に高いことを示すなら、一つのファセットにまとめた方が良いでしょう。

　以下のようにロリーポップを横に並べることもできますが、棒の数が多いケースがほとんどであるロリーポップチャートではラベルの回転が必要になるため、読みにくくなるかも知れません。

Country_df |>
  filter(Continent == "Europe") |>
  drop_na(PPP_per_capita) |>
  mutate(Country = fct_reorder(Country, PPP_per_capita),
         Country = fct_rev(Country)) |>
  ggplot() +
  geom_segment(aes(x = Country, xend = Country,
                   y = 0, yend = PPP_per_capita)) +
  geom_point(aes(x = Country, y = PPP_per_capita), color = "orange") +
  labs(x = "国", y = "一人あたり購買力平価GDP (USD)") +
  theme_bw(base_size = 12) +
  theme(panel.grid.major.y = element_blank(),
        panel.border = element_blank(),
        axis.ticks.y = element_blank(),
        axis.text.x = element_text(angle = 90, vjust = 0.5, hjust = 1))

22.7 平滑化ライン

2次元平面上に散布図をプロットし、二変数間の関係を一本の線で要約するのは平滑化ラインです。{ggplot2}ではgeom_smooth()幾何オブジェクトを重ねることで簡単に平滑化ラインをプロットすることができます。まずは、横軸をフリーダムハウス・スコア（FH_Total）、縦軸を一人当たり購買力平価GDP（PPP_per_capita）にした散布図を出力し、その上に平滑化ラインを追加してみましょう。geom_smooth()にもマッピングが必要で、aes()の内部にxとyをマッピングします。今回はgeom_point()とgeom_smooth()が同じマッピング情報を共有するため、ggplot()内部でマッピングします。

Country_df |>
    ggplot(aes(x = FH_Total, y = PPP_per_capita)) +
    geom_point() +
    geom_smooth()  +
    labs(x = "Freedom House Score", y = "PPP per capita (USD)") +
    scale_y_continuous(breaks = seq(0, 120000, by = 10000),
                       labels = seq(0, 120000, by = 10000)) +
    theme_minimal(base_size = 12)

　青い線が平滑化ライン、網掛けの領域が95%信頼区間です。この線はLOESS (LOcal Estimated Scatterplot Smoothing)と呼ばれる非線形平滑化ラインです。どのようなラインを引くかはmethod引数で指定しますが、このmethod既定値が"loess"です。これを見るとフリーダムハウス・スコアが75以下の国では国の自由度と所得間の関係があまり見られませんが、75からは正の関係が確認できます。

　LOESS平滑化の場合、span引数を使って滑らかさを調整することができます。spanの既定値は0.75ですが、これが小さいほど散布図によりフィットしたラインが引かれ、よりギザギザな線になります。たとえば、spanを0.25にすると以下のようなグラフが得られます。

Country_df |>
    ggplot(aes(x = FH_Total, y = PPP_per_capita)) +
    geom_point() +
    geom_smooth(method = "loess", span = 0.25)  +
    labs(x = "Freedom House Score", y = "PPP per capita (USD)") +
    scale_y_continuous(breaks = seq(0, 120000, by = 10000),
                       labels = seq(0, 120000, by = 10000)) +
    theme_minimal(base_size = 12)

　他にも定番の回帰直線を引くこともできます。methodの実引数を"lm"に変えるだけです。

Country_df |>
    ggplot(aes(x = FH_Total, y = PPP_per_capita)) +
    geom_point() +
    geom_smooth(method = "lm")  +
    labs(x = "Freedom House Score", y = "PPP per capita (USD)") +
    scale_y_continuous(breaks = seq(0, 120000, by = 10000),
                       labels = seq(0, 120000, by = 10000)) +
    theme_minimal(base_size = 12)

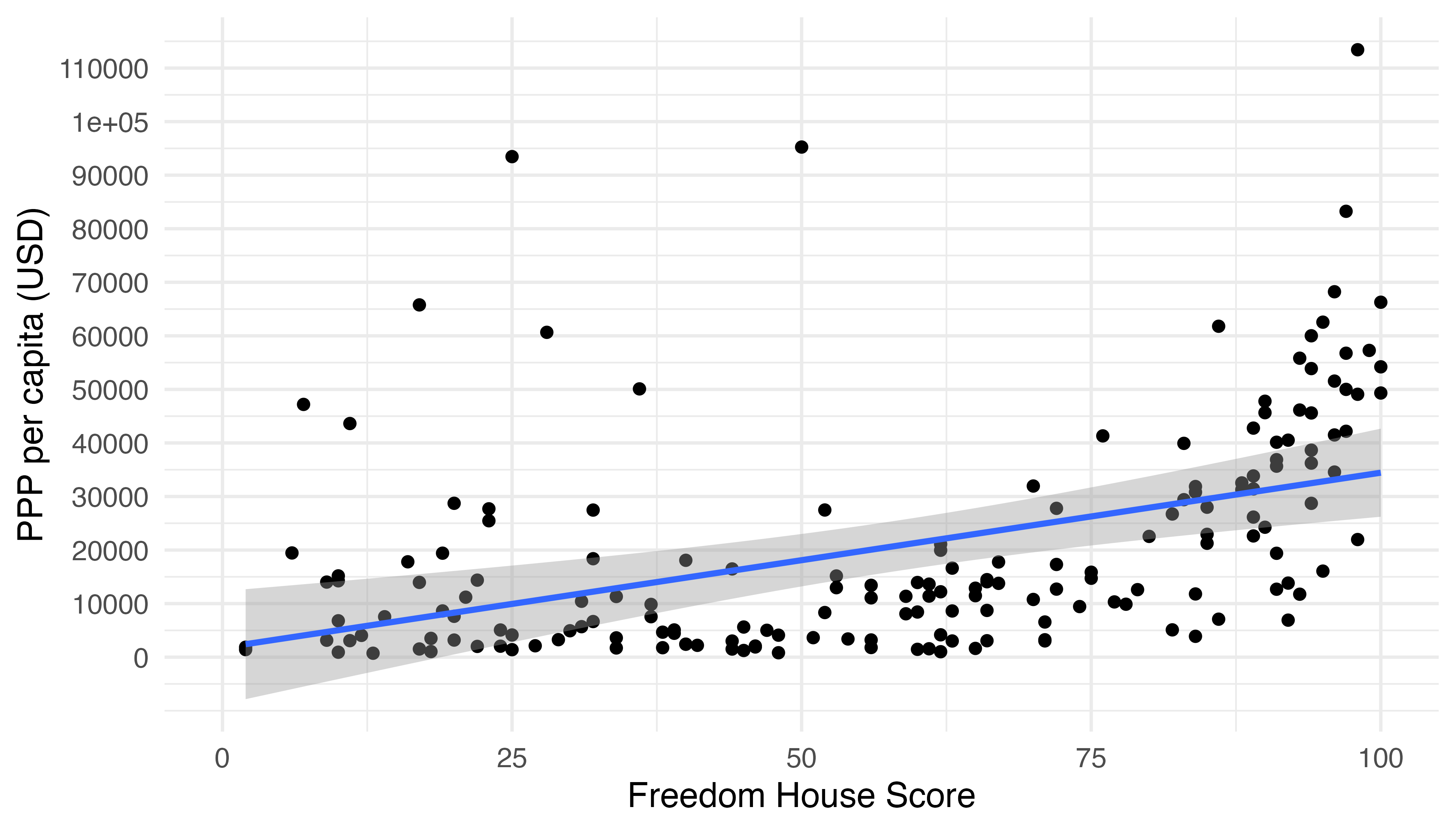

　信頼区間は既定値だと95%信頼区間が表示されますが、level引数で調整することができます。たとえば、99.9%信頼区間を表示したい場合、level = 0.999を指定します。

Country_df |>
    ggplot(aes(x = FH_Total, y = PPP_per_capita)) +
    geom_point() +
    geom_smooth(method = "lm", level = 0.999)  +
    labs(x = "Freedom House Score", y = "PPP per capita (USD)") +
    scale_y_continuous(breaks = seq(0, 120000, by = 10000),
                       labels = seq(0, 120000, by = 10000)) +
    theme_minimal(base_size = 12)

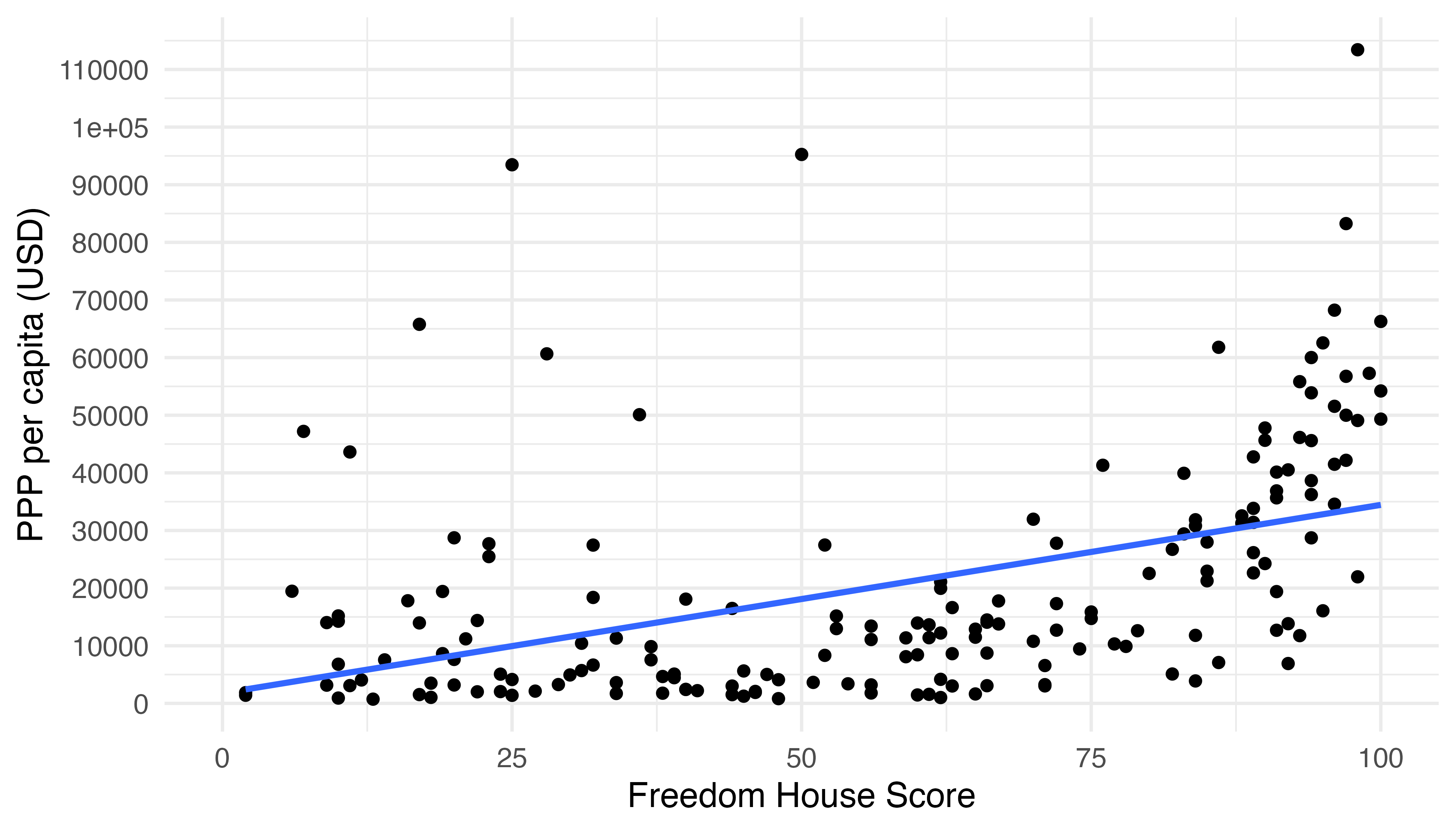

　信頼区間を消したい場合はse = FALSEを指定します（既定値はTRUE）。

Country_df |>
    ggplot(aes(x = FH_Total, y = PPP_per_capita)) +
    geom_point() +
    geom_smooth(method = "lm", se = FALSE)  +
    labs(x = "Freedom House Score", y = "PPP per capita (USD)") +
    scale_y_continuous(breaks = seq(0, 120000, by = 10000),
                       labels = seq(0, 120000, by = 10000)) +
    theme_minimal(base_size = 12)

　最後にデータのサブセットごとに回帰直線を引く方法について説明します。散布図で色分けを行う場合、aes()内でcolor引数を指定しますが、これだけで十分です。今回はこれまでの散布図をOECD加盟有無ごとに色分けし、それぞれ別の回帰直線を重ねてみましょう。回帰直線も色分けしたいのでcolor引数で次元を増やす必要があり、これはgeom_point()と共通であるため、ggplot()内でマッピングします。

Country_df |>
    mutate(OECD = if_else(OECD == 1, "加盟国", "非加盟国")) |>
    ggplot(aes(x = FH_Total, y = PPP_per_capita, color = OECD)) +
    geom_point() +
    geom_smooth(method = "lm")  +
    labs(x = "Freedom House Score", y = "PPP per capita (USD)") +
    scale_y_continuous(breaks = seq(0, 120000, by = 10000),
                       labels = seq(0, 120000, by = 10000)) +
    coord_cartesian(ylim = c(0, 120000)) +
    theme_bw(base_size = 12)

　これを見ると、国の自由度と所得の間に関係が見られるのはOECD加盟国で、非加盟国では非常に関係が弱いことが分かります。

　あまりいい方法ではないと思いますが、散布図は色（color）で分け、回帰直線は線の種類（linetype）で分けるならどうすれば良いでしょうか。この場合はcolorはgeom_point()内部で、linetypeはgeom_smooth()でマッピングします。

Country_df |>
    mutate(OECD = if_else(OECD == 1, "加盟国", "非加盟国")) |>
    ggplot(aes(x = FH_Total, y = PPP_per_capita)) +
    geom_point(aes(color = OECD)) +
    geom_smooth(aes(linetype = OECD), method = "lm", color = "black")  +
    labs(x = "Freedom House Score", y = "PPP per capita (USD)") +
    scale_y_continuous(breaks = seq(0, 120000, by = 10000),
                       labels = seq(0, 120000, by = 10000)) +
    coord_cartesian(ylim = c(0, 120000)) +
    theme_bw(base_size = 12)

　{ggplot2}が提供する平滑化ラインにはLOESSと回帰直線以外にも"glm"や"gam"などがります。詳細はRコンソール上で?geom_smoothを入力し、ヘルプを参照してください。

22.8 文字列の出力

　ここでは図の中に文字列を追加する方法について解説します。

　まずは、geom_text()からです。これはマッピングされたxとyの箇所に文字列を付ける帰化オブジェクトです。たとえば、Country_dfを用い、大陸（Continent）ごとに人間開発指数（HDI_2018）の平均値を棒グラフで示してみましょう。

bar_plot <- Country_df |>
  group_by(Continent) |>
  summarise(HDI = mean(HDI_2018, na.rm = TRUE)) |>
  ggplot() +
  geom_bar(aes(x = Continent, y = HDI), stat = "identity") +
  labs(x = "Continent", y = "Mean of\nHuman Development Index (2018)") +
  theme_minimal(base_size = 12)

bar_plot

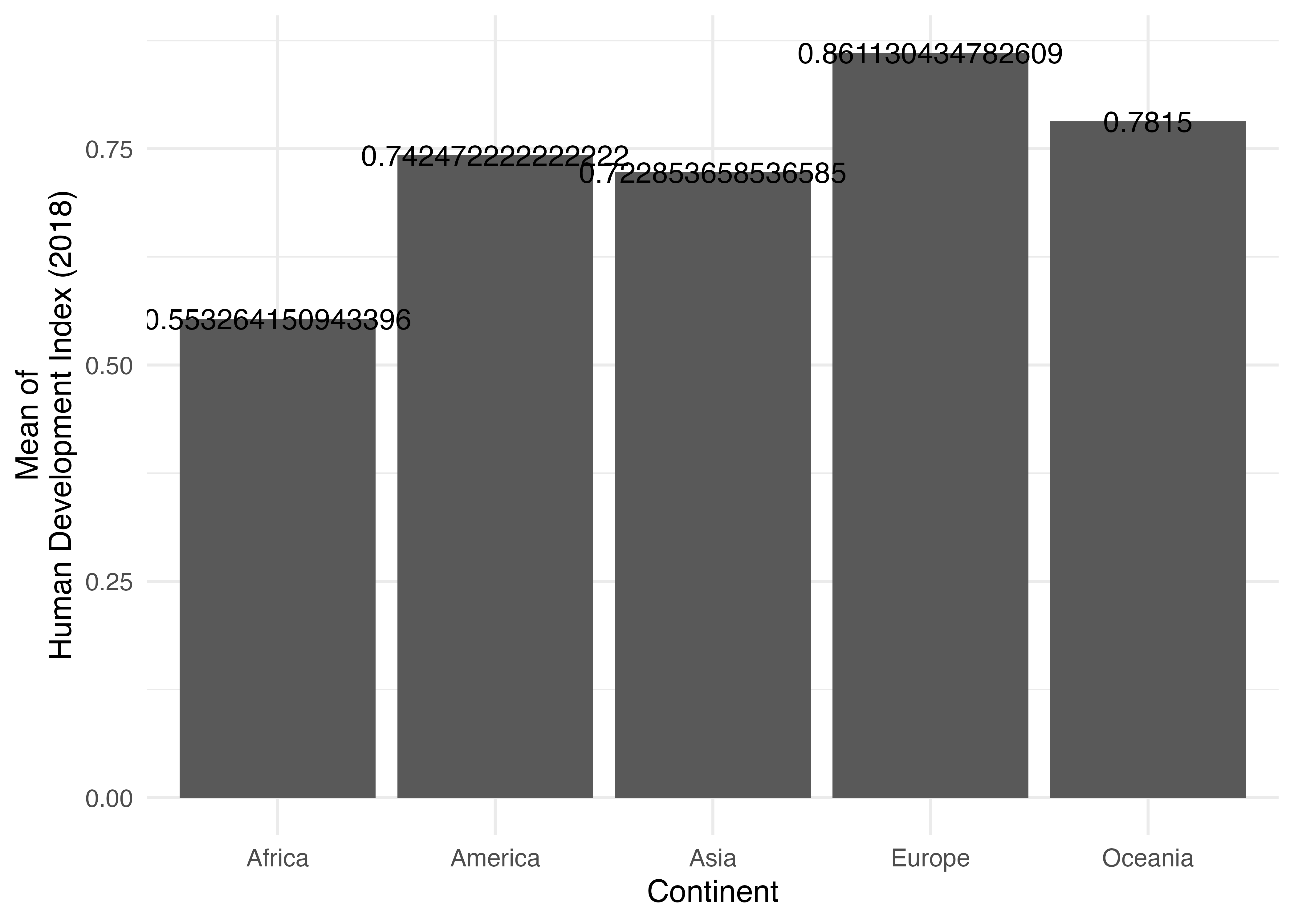

　この棒の上に具体的な平均値を追加するとしましょう。数字が位置する箇所は棒グラフの横軸上の位置（x）、棒グラフの高さ（y）と一致するため、xとyはそれぞれContinentとHDIでマッピングします。そして、出力する内容をlabelにマッピングします。ここではHDIの値をそのまま出力するので、label = HDIです。

bar_plot +
  geom_text(aes(x = Continent, y = HDI, label = HDI),
            size = 4)

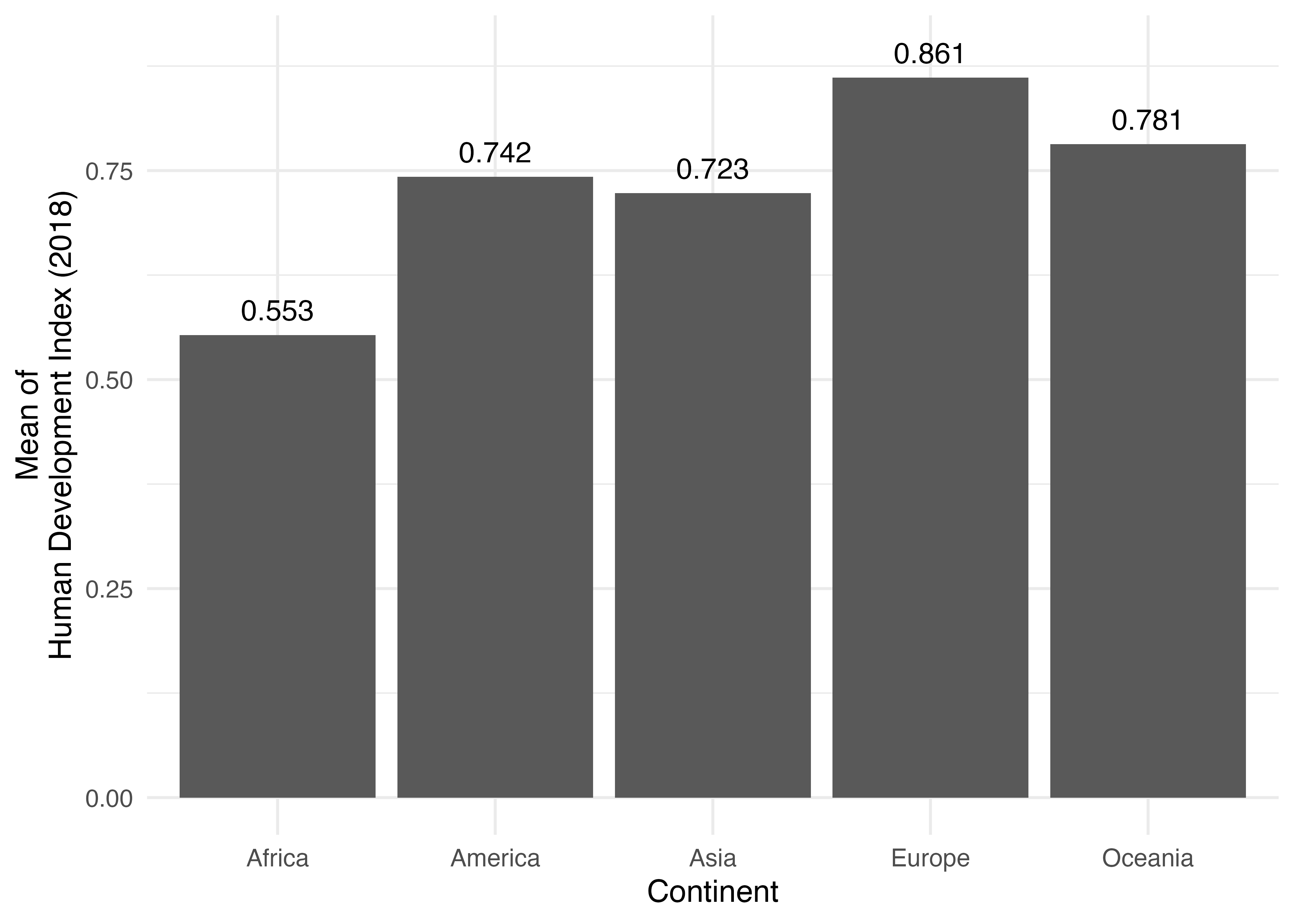

　ただし、棒と文字が重なり、やや読みにくいですね。しかも小数点も3桁くらいで十分でしょう。文字の位置をやや高めにするためにy = HDIをy = HDI + 0.03に調整します。また、小数点を丸めるためにlabel = round(HDI, 3)にへんこうします。ただし、round()を使う場合、round(1.1298, 3)は1.13と出力されます。もし、1.130のように出力したい場合はround()の代わりに、第11章でも紹介しましたsprintf()を使用します。今回の例の場合、sprintf("%.3f", 1.1298)のように書きます。

bar_plot +
  geom_text(aes(x = Continent, y = HDI + 0.03, label = round(HDI, 3)),
            size = 4)

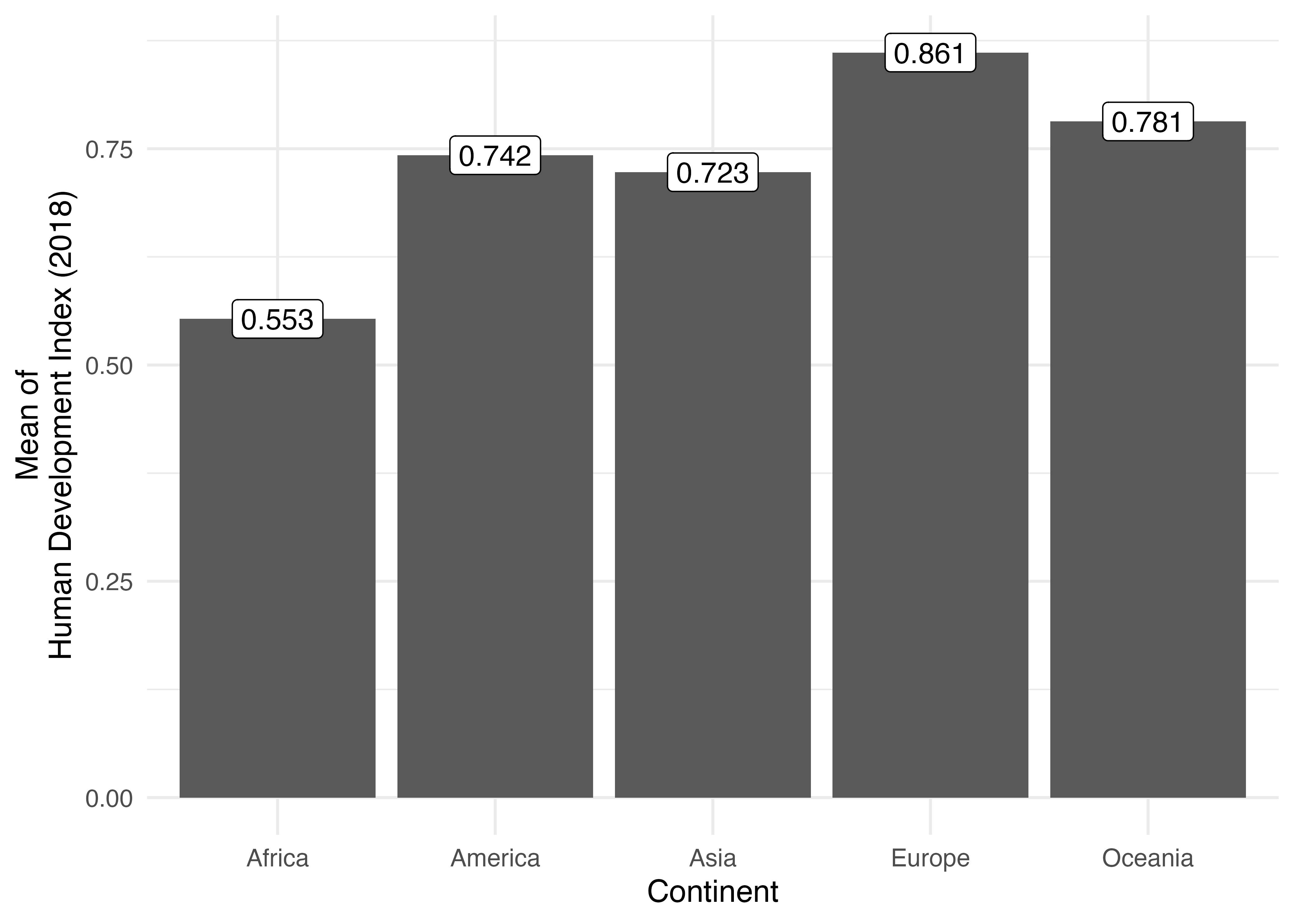

　geom_text()とほぼ同じ機能を持つ帰化オブジェクトとしてgeom_label()があります。これは使うと文字列が四角に囲まれた形式で出力されます。見出し紙のようなものであり、使い方はgeom_text()と同じです。

bar_plot +
  geom_label(aes(x = Continent, y = HDI, label = round(HDI, 3)),
             size = 4)

　続いて、マッピングを行わず、任意の位置に文字列を出力するannotate()です。こちらはマッピングが必要ありません。まず、Contury_dfを用い、フリーダムハウス・スコア（FH_Total）と一人あたり購買力平価GDP（PPP_per_capita）の散布図と回帰直線を出してみましょう。

lm_plot <- Country_df |>
    ggplot(aes(x = FH_Total, y = PPP_per_capita)) +
    geom_point() +
    geom_smooth(method = "lm", level = 0.999)  +
    labs(x = "Freedom House Score", y = "PPP per capita (USD)") +
    scale_y_continuous(breaks = seq(0, 120000, by = 10000),
                       labels = seq(0, 120000, by = 10000)) +
    theme_minimal(base_size = 12)

　ここに「注: 青い線は回帰直線を表す。」という文字列を追加します。位置はx = 0、y = 110000とします。まず、annotate()の第一引数として"text"を指定します²。そして、xとyに文字列の位置を指定し、labelに出力する文字列を入力します。そして、hjust = 0で文字列を左側に寄せます。これを指定しないと、文字列の真ん中がx = 0に位置することになります。最後にsizeで文字列の大きさを指定します。

lm_plot +
  annotate("text", x = 0, y = 110000, label = "注: 青い線は回帰直線を表す。",
           hjust = 0, size = 5)

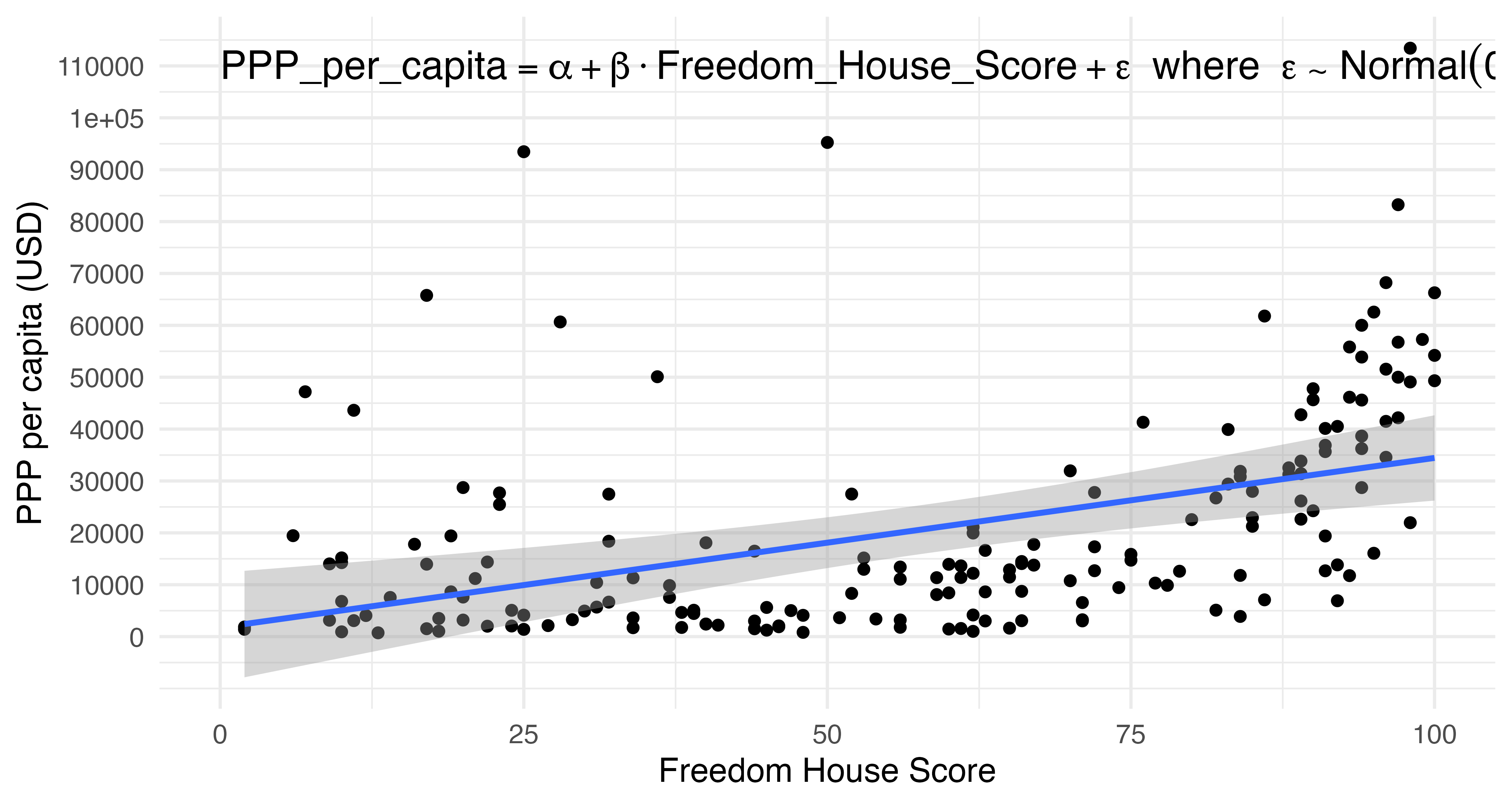

　図の中に数式を入れる時にはRが提供するexpression()関数を使うことも出来ますが、LaTeX文法で数式が入力できる{latex2exp}パッケージはが便利です。使い方は単純で{latex2exp}を読み込み、label引数の実引数を指定する時にTex("$LaTeX文法の数式$")を使うだけです。""の中に数式が入りますが更に$で囲んでください。また、LaTeX文法の数式における\は\\に置換する必要があります。。

pacman::p_load(latex2exp)

lm_plot +
  annotate("text", x = 0, y = 110000,
           label = TeX("$PPP\\_per\\_capita = \\alpha + \\beta \\cdot Freedom\\_House\\_Score + \\epsilon \\ where \\ \\epsilon \\sim Normal(0, \\sigma).$"),
           hjust = 0, size = 5)

22.9 ヒートマップ

22.9.1 2つの離散変数の分布を表すヒートマップ

　ヒートマップ（heat map）には2つの使い方があります。まずは、離散変数$\times$離散変数の同時分布を示す時です。これは後ほど紹介するモザイク・プロットと目的は同じですが、モザイク・プロットはセルの面積で密度や度数を表すに対し、ヒートマップは主に色で密度や度数を表します。

　ここでは一人当たり購買力平価GDP（PPP_per_capita）を「1万ドル未満」、「1万ドル以上・2万ドル未満」、「2万ドル以上、3万ドル未満」、「3万ドル以上」の離散変数に変換し、大陸ごとの国家数をヒートマップとして示してみたいと思います。まずは、変数のリコーディングをし、全てfactor化します。最後に国家名（Country）、大陸（Continent）、所得（Income）、フリーダム・ハウス・スコア（FH_Total）、人間開発指数（HDI_2018）列のみ抽出し、Heatmap_dfという名のオブジェクトとして格納しておきます。

Heatmap_df <- Country_df |>
  filter(!is.na(PPP_per_capita)) |>
  mutate(Continent = recode(Continent,
                            "Africa"  = "アフリカ",
                            "America" = "アメリカ",
                            "Asia"    = "アジア",
                            "Europe"  = "ヨーロッパ",
                            .default  = "オセアニア"),
         Continent = factor(Continent, levels = c("アフリカ", "アメリカ", "アジア",
                                                  "ヨーロッパ", "オセアニア")),
         Income    = case_when(PPP_per_capita < 10000 ~ "1万ドル未満",
                               PPP_per_capita < 20000 ~ "1万ドル以上\n2万ドル未満",
                               PPP_per_capita < 30000 ~ "2万ドル以上\n3万ドル未満",
                               TRUE                   ~ "3万ドル以上"),
         Income    = factor(Income, levels = c("1万ドル未満", "1万ドル以上\n2万ドル未満",
                                               "2万ドル以上\n3万ドル未満", "3万ドル以上"))) |>
  select(Country, Continent, Income, FH_Total, HDI_2018)

Heatmap_df

# A tibble: 178 × 5
   Country             Continent  Income                     FH_Total HDI_2018
   <chr>               <fct>      <fct>                         <dbl>    <dbl>
 1 Afghanistan         アジア     "1万ドル未満"                    27    0.496
 2 Albania             ヨーロッパ "1万ドル以上\n2万ドル未満"       67    0.791
 3 Algeria             アフリカ   "1万ドル以上\n2万ドル未満"       34    0.759
 4 Angola              アフリカ   "1万ドル未満"                    32    0.574
 5 Antigua and Barbuda アメリカ   "2万ドル以上\n3万ドル未満"       85    0.776
 6 Argentina           アメリカ   "2万ドル以上\n3万ドル未満"       85    0.83
 7 Armenia             ヨーロッパ "1万ドル以上\n2万ドル未満"       53    0.76
 8 Australia           オセアニア "3万ドル以上"                    97    0.938
 9 Austria             ヨーロッパ "3万ドル以上"                    93    0.914
10 Azerbaijan          ヨーロッパ "1万ドル以上\n2万ドル未満"       10    0.754
# ℹ 168 more rows

　次はgroup_by()とsummarise()を使って、各カテゴリーに属するケース数を計算し、Nという名の列として追加します。

Heatmap_df1 <- Heatmap_df |>
  group_by(Continent, Income) |>
  summarise(N       = n(),
            .groups = "drop")

Heatmap_df1

# A tibble: 18 × 3
   Continent  Income                         N
   <fct>      <fct>                      <int>
 1 アフリカ   "1万ドル未満"                 41
 2 アフリカ   "1万ドル以上\n2万ドル未満"     9
 3 アフリカ   "2万ドル以上\n3万ドル未満"     2
 4 アメリカ   "1万ドル未満"                 10
 5 アメリカ   "1万ドル以上\n2万ドル未満"    14
 6 アメリカ   "2万ドル以上\n3万ドル未満"     6
 7 アメリカ   "3万ドル以上"                  5
 8 アジア     "1万ドル未満"                 17
 9 アジア     "1万ドル以上\n2万ドル未満"    10
10 アジア     "2万ドル以上\n3万ドル未満"     3
11 アジア     "3万ドル以上"                 11
12 ヨーロッパ "1万ドル未満"                  1
13 ヨーロッパ "1万ドル以上\n2万ドル未満"    10
14 ヨーロッパ "2万ドル以上\n3万ドル未満"     7
15 ヨーロッパ "3万ドル以上"                 28
16 オセアニア "1万ドル未満"                  1
17 オセアニア "1万ドル以上\n2万ドル未満"     1
18 オセアニア "3万ドル以上"                  2

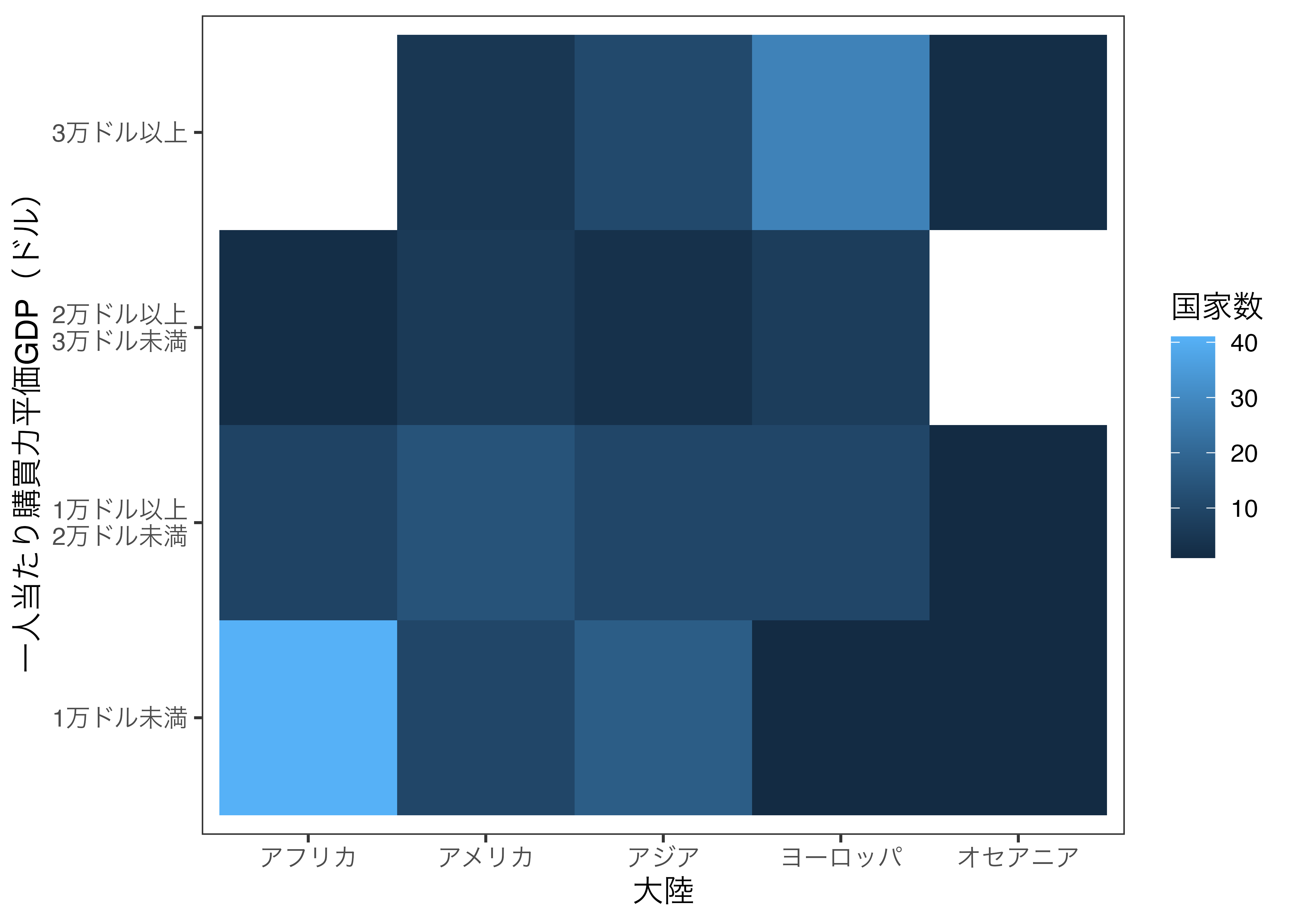

　これでデータの準備は終わりました。ヒートマップを作成する幾何オブジェクトはgeom_tile()です。同時分布を示したい変数を、それぞれxとyにマッピングし、密度、または度数を表す変数をfillにマッピングします。ここでは横軸を大陸（Continent）、縦軸を一人当たり購買力平価GDP（Income）とし、fillにはN変数をマッピングします。

Heatmap_df1 |>
  ggplot() +
  geom_tile(aes(x = Continent, y = Income, fill = N)) +
  labs(x = "大陸", y = "一人当たり購買力平価GDP（ドル）", fill = "国家数") +
  theme_bw(base_size = 12) +
  theme(panel.grid = element_blank()) # グリッドラインを消す

　明るいほどカテゴリーに属するケースが多く、暗いほど少ないことを意味します。これを見ると世界で最も多くの割合を占めているのは、一人当たり購買力平価GDPが1万ドル未満のアフリカの国で、次は一人当たり購買力平価GDPが3万ドル以上のヨーロッパの国であることが分かります。欠損している（ケース数が0）セルは白の空白となります。

　色をカスタマイズするにはscale_fill_gradient()です。これは第21章で紹介しましたscale_color_gradient()と使い方は同じです。scale_fill_gradient()は中間点なし、scale_fill_gradient2()は中間点ありの場合に使いますが、ここでは度数が小さい場合はcornsilk色を、大きい場合はbrown3色を使います。それぞれlowとhighに色を指定するだけです。

Heatmap_df1 |>
  ggplot() +
  geom_tile(aes(x = Continent, y = Income, fill = N)) +
  labs(x = "大陸", y = "一人当たり購買力平価GDP（ドル）", fill = "国家数") +
  scale_fill_gradient(low  = "cornsilk",
                      high = "brown3") +
  theme_bw(base_size = 12) +
  theme(panel.grid = element_blank()) # グリッドラインを消す

　気のせいかも知れませんが、先ほどよりは読みやすくなったような気がしますね。

22.9.2 離散変数$\times$離散変数における連続変数の値を示すヒートマップ

　次は、離散変数$\times$離散変数における連続変数の値を示すヒートマップを作ってみましょう。ヒートマップにおけるそれぞれのタイル（tile）は横軸上の位置と縦軸上の位置情報を持ち、これは前回と同様、離散変数でマッピングされます。そして、タイルの色は何らかの連続変数にマッピングされます。前回作成しましたヒートマップは度数、または密度であり、これも実は連続変数だったので、図の作り方は本質的には同じです。

　ここでは大陸と所得ごとに人間開発指数の平均値を表すヒートマップを作ってみましょう。大陸（Continent）と所得（Income）でグループ化し、人間開発指数（HDI_2018）の平均値を計算したものをHeatmap_df2という名のオブジェクトとして格納します。

Heatmap_df2 <- Heatmap_df |>
  group_by(Continent, Income) |>
  summarise(HDI     = mean(HDI_2018, na.rm = TRUE),
            .groups = "drop")

Heatmap_df2

# A tibble: 18 × 3
   Continent  Income                       HDI
   <fct>      <fct>                      <dbl>
 1 アフリカ   "1万ドル未満"              0.510
 2 アフリカ   "1万ドル以上\n2万ドル未満" 0.697
 3 アフリカ   "2万ドル以上\n3万ドル未満" 0.798
 4 アメリカ   "1万ドル未満"              0.638
 5 アメリカ   "1万ドル以上\n2万ドル未満" 0.752
 6 アメリカ   "2万ドル以上\n3万ドル未満" 0.806
 7 アメリカ   "3万ドル以上"              0.841
 8 アジア     "1万ドル未満"              0.624
 9 アジア     "1万ドル以上\n2万ドル未満" 0.730
10 アジア     "2万ドル以上\n3万ドル未満" 0.818
11 アジア     "3万ドル以上"              0.872
12 ヨーロッパ "1万ドル未満"              0.711
13 ヨーロッパ "1万ドル以上\n2万ドル未満" 0.776
14 ヨーロッパ "2万ドル以上\n3万ドル未満" 0.827
15 ヨーロッパ "3万ドル以上"              0.902
16 オセアニア "1万ドル未満"              0.543
17 オセアニア "1万ドル以上\n2万ドル未満" 0.724
18 オセアニア "3万ドル以上"              0.930

　作図の方法は前回と同じですが、今回はタイルの色塗り（fill）を人間開発指数の平均値（HDI）でマッピングする必要があります。他の箇所は同じコードでも良いですが、ここでは色塗りの際、中間点を指定してみましょう。たとえば人間開発指数が0.75なら色をcornsilk色とし、これより低いっほどcornflowerblue色に、高いほどbrown3色になるように指定します。中間点を持つグラデーション色塗りはscale_fill_gradient2()で調整することができます。使い方はscale_fill_gradient()とほぼ同じですが、中間点の色（mid）と中間点の値（midpoint）をさらに指定する必要があります。

Heatmap_df2 |>
  ggplot() +
  geom_tile(aes(x = Continent, y = Income, fill = HDI)) +
  labs(x = "大陸", y = "一人当たり購買力平価GDP（ドル）",
       fill = "人間開発指数の平均値 (2018)") +
  scale_fill_gradient2(low  = "cornflowerblue",
                       mid  = "cornsilk",
                       high = "brown3",
                       midpoint = 0.75) +
  theme_bw(base_size = 12) +
  theme(legend.position = "bottom",
        panel.grid      = element_blank())

22.10 等高線図

　ヒートマップを使えば、離散変数$\times$離散変数の同時分布を可視化することは出来ますが、連続変数$\times$連続変数の同時分布を可視化するには限界があります。むろん、一つ一つのタイルを小さくすることも出来ますが、効率的な方法ではないでしょう。ここで活躍するのが等高線図 (contour plot) です。

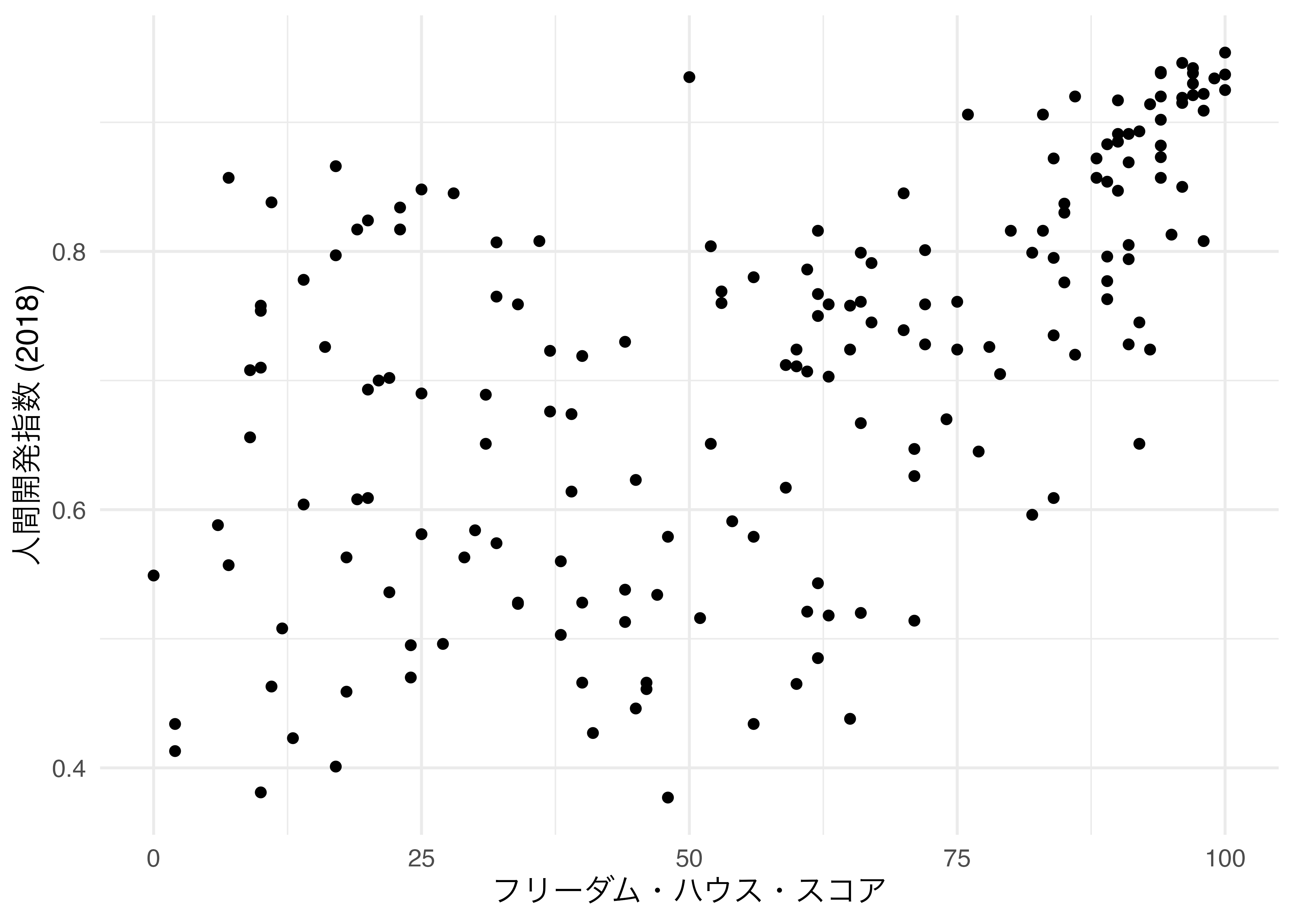

　たとえば、Country_dfのFH_TotalとHDI_2018の分布は散布図を通じて可視化することができます。

Country_df |>
  ggplot() +
  geom_point(aes(x = FH_Total, y = HDI_2018)) +
  labs(x = "フリーダム・ハウス・スコア", y = "人間開発指数 (2018)") +
  theme_minimal(base_size = 12)

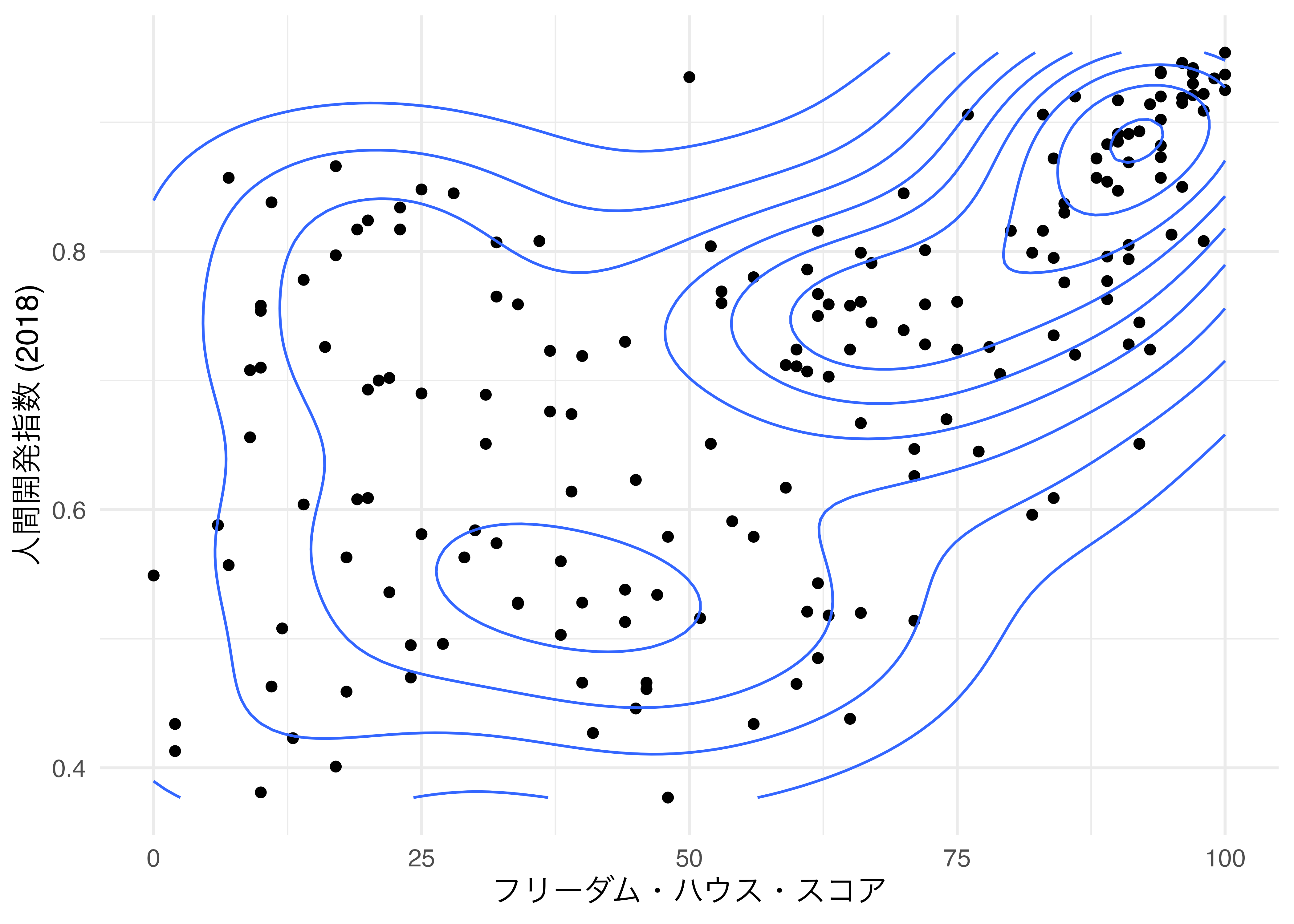

　右上に点が集まっていることから、密度の高い箇所だと考えられます。この密度を示す等高線図の幾何オブジェクトはgeom_density_2d()です。マッピング要素はgeom_point()と同じなので、マッピングはggplot()内で行い、geom_density_2d()レイヤーを使いしてみましょう。

Country_df |>
  ggplot(aes(x = FH_Total, y = HDI_2018)) +
  geom_point() +
  geom_density_2d() +
  labs(x = "フリーダム・ハウス・スコア", y = "人間開発指数 (2018)") +
  theme_minimal(base_size = 12)

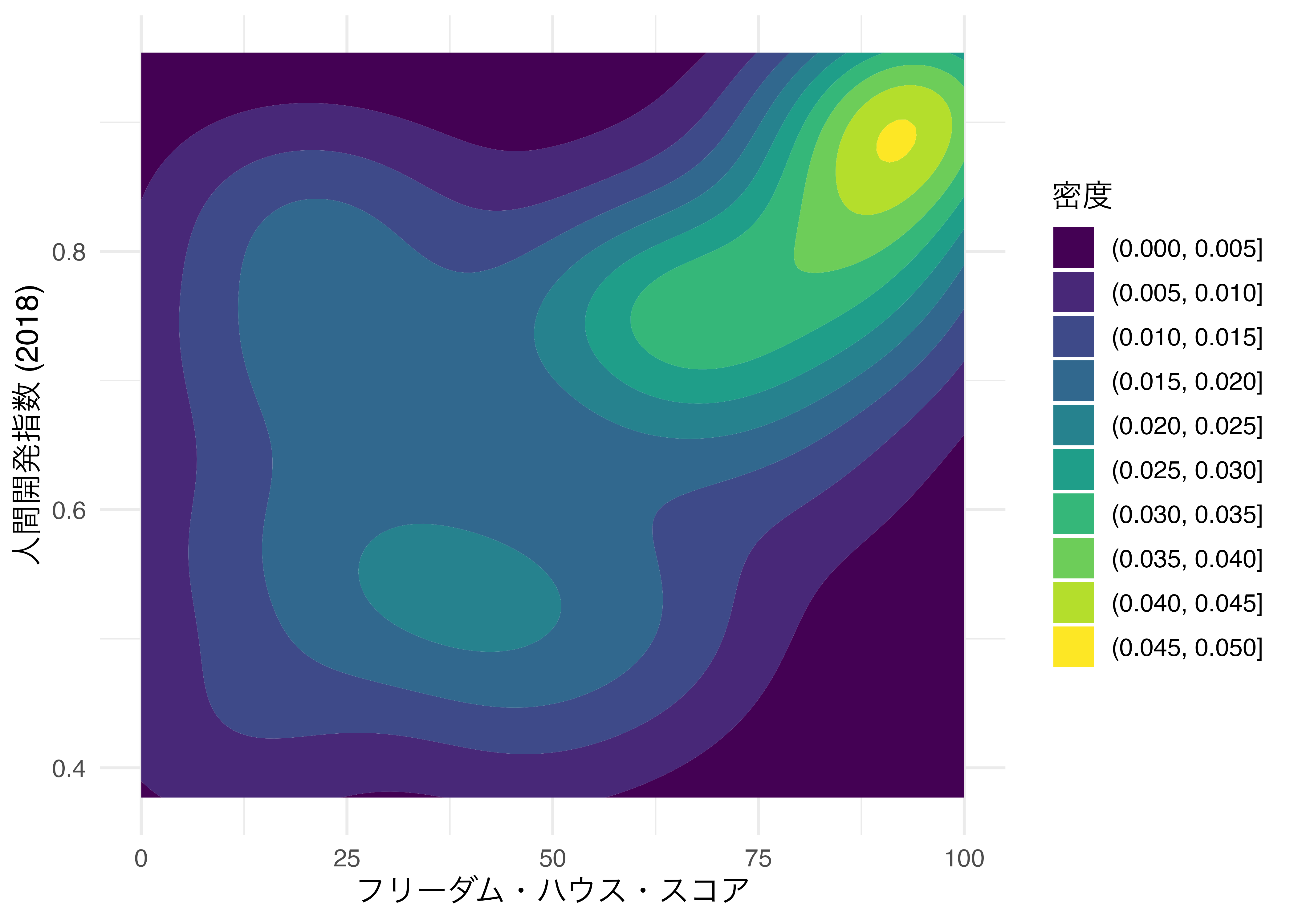

　密度に応じて色塗りをする場合はgeom_density_2d()の代わりにgeom_density_2d_filled()を使います。

Country_df |>
  ggplot(aes(x = FH_Total, y = HDI_2018)) +
  geom_density_2d_filled() +
  labs(x = "フリーダム・ハウス・スコア", y = "人間開発指数 (2018)",
       fill = "密度") +
  theme_minimal(base_size = 12)

　geom_density_2d_filled()オブジェクトの後にgeom_density_2d()オブジェクトを重ねると、区間の区画線を追加することもできます。

Country_df |>
  ggplot(aes(x = FH_Total, y = HDI_2018)) +
  geom_density_2d_filled() +
  geom_density_2d(color = "black") +
  labs(x = "フリーダム・ハウス・スコア", y = "人間開発指数 (2018)",
       fill = "密度") +
  theme_minimal(base_size = 12)

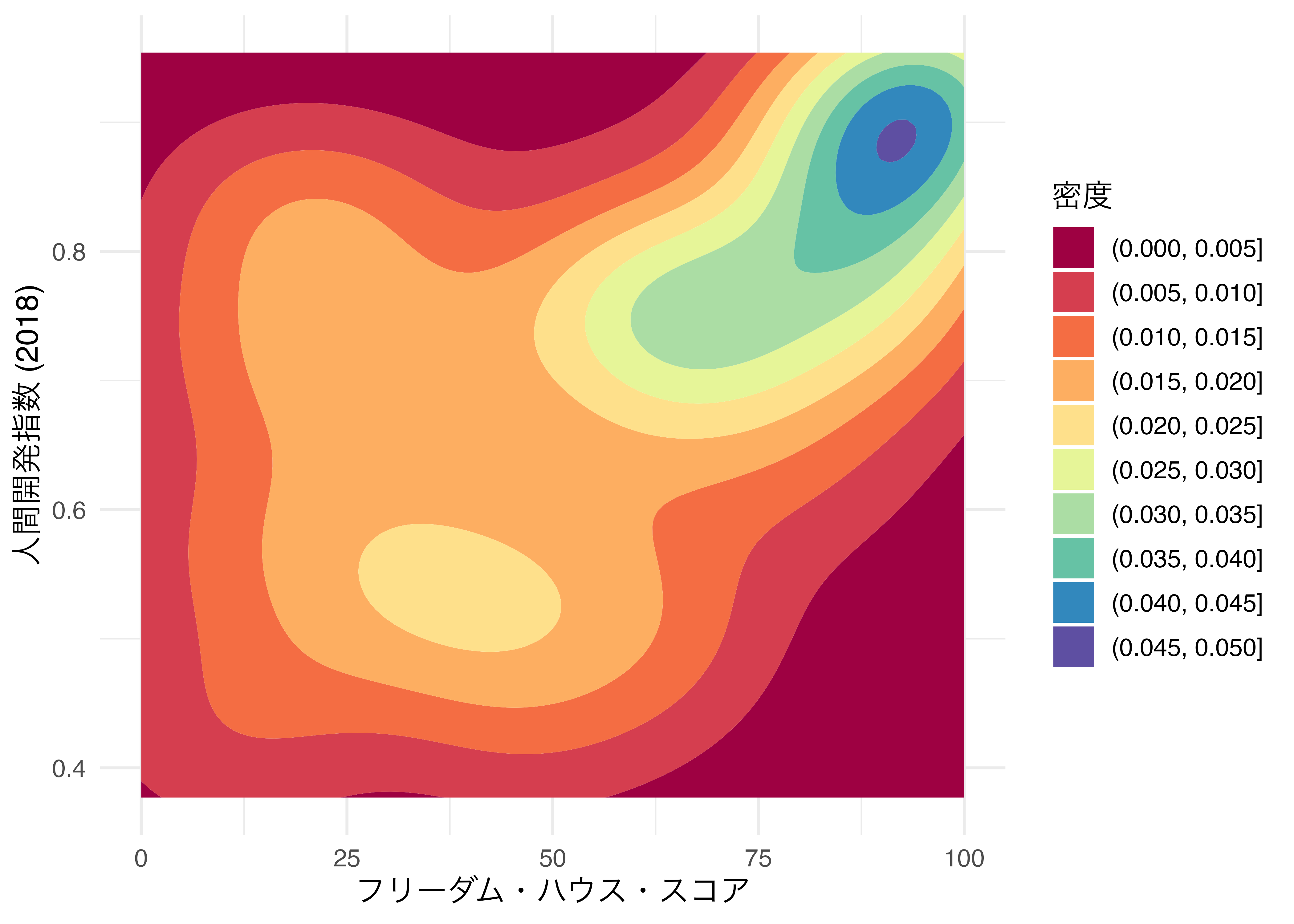

　色が気に入らない場合、自分で調整することも可能です。scale_fill_manual()で各区間ごとの色を指定することもできませんが、あまり効率的ではありません。ここではscale_fill_brewer()関数を使って、ColorBrewerのパレットを使ってみましょう。引数なしでも使えますが、既定値のパレットは区間が9つまで対応します。今回の等高線図は全部で10区間ですので、あまり適切ではありません。ここでは11区間まで対応可能な"Spectral"パレットを使いますが、これはpalette引数で指定できます。

Country_df |>
  ggplot(aes(x = FH_Total, y = HDI_2018)) +
  geom_density_2d_filled() +
  scale_fill_brewer(palette = "Spectral") +
  labs(x = "フリーダム・ハウス・スコア", y = "人間開発指数 (2018)",
       fill = "密度") +
  theme_minimal(base_size = 12)

　paletteで指定可能なカラーパレットの一覧は{RColorBrewer}のdisplay.brewer.all()関数で確認することが出来ます。各パレットが何区間まで対応できるかを見てから自分でパレットを作成することも可能ですが、詳細はネット上の各種記事を参照してください。

RColorBrewer::display.brewer.all()

22.11 地図

22.11.1 世界地図

{ggplot2}で地図をプロットする方法は色々あります。理想としては各国政府が提供する地図データをダウンロードし、それを読み込み・加工してプロットすることでしょうが、ここではパッケージを使ったマッピングについて紹介します。

　今回使用するパッケージは{rnaturalearth}、{rnaturalearthdata}です。他にも使うパッケージはありますが、世界地図ならとりあえずこれで十分です。

pacman::p_load(rnaturalearth, rnaturalearthdata)

　世界地図を読み込む関数は{rnaturalearth}が提供するne_countries()です。とりあえず指定する引数はscaleとretunrclassです。scaleは地図の解像度であり、世界地図なら"small"で十分です。もう少し拡大される大陸地図なら"medium"が、一国だけの地図なら"large"が良いかも知れません。reutrnclassは"sf"と指定します。今回は低解像度の世界地図をsfクラスで読み込んでみましょう。

world_map <- ne_countries(scale = "small", returnclass = "sf")

world_map <- world_map |>
  mutate(pop_est = as.numeric(pop_est))

class(world_map)

[1] "sf"         "data.frame"

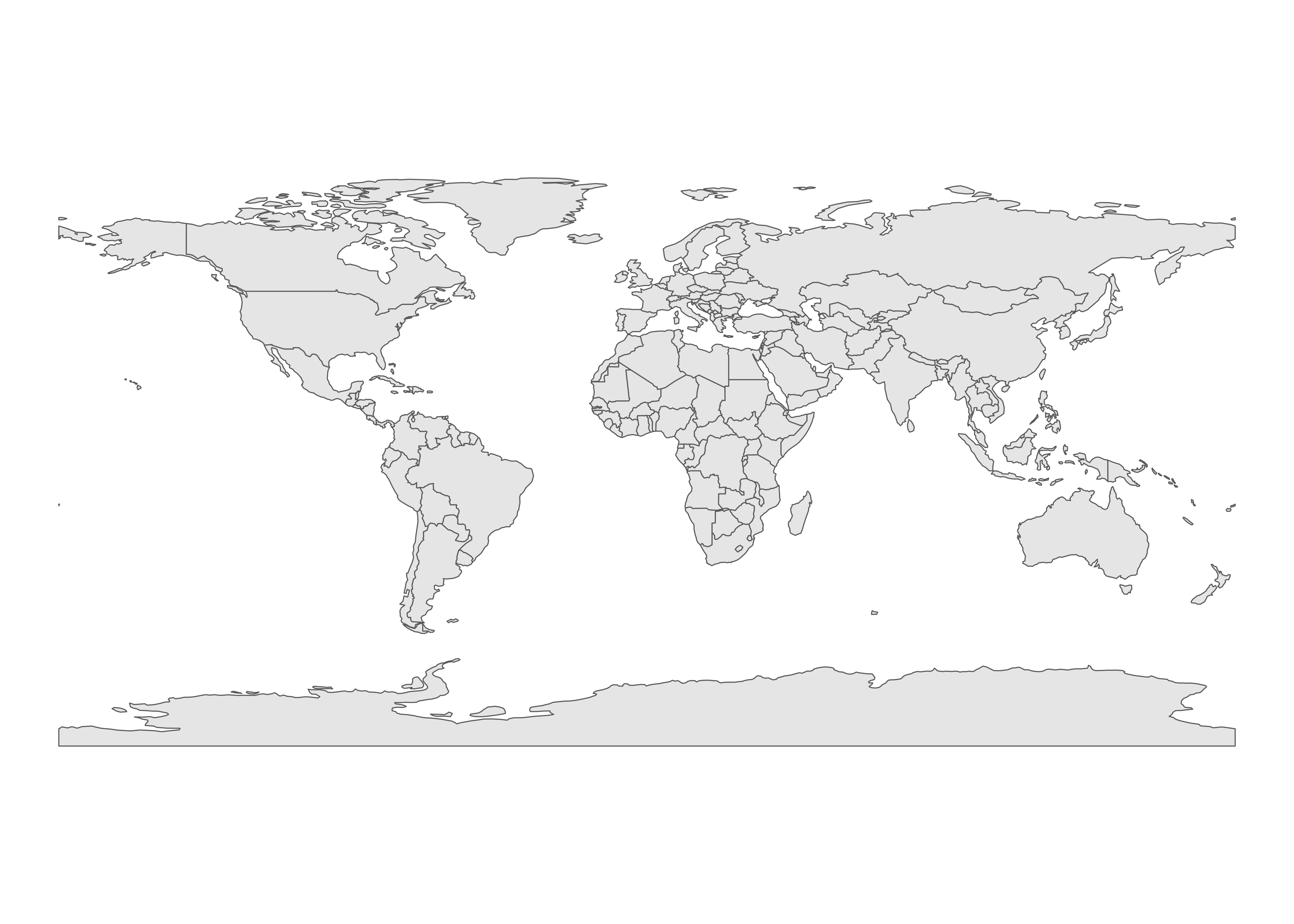

　クラスはdata.frameとsfであり、実際、world_mapを出力してみると、見た目がデータフレームであることが分かります。地図の出力はgeom_sf()幾何オブジェクトを使用します。とりあえず、やってみましょう。

world_map |>
  ggplot() +
  geom_sf() +
  theme_void() # 何もないテーマを指定する。ここはお好みで

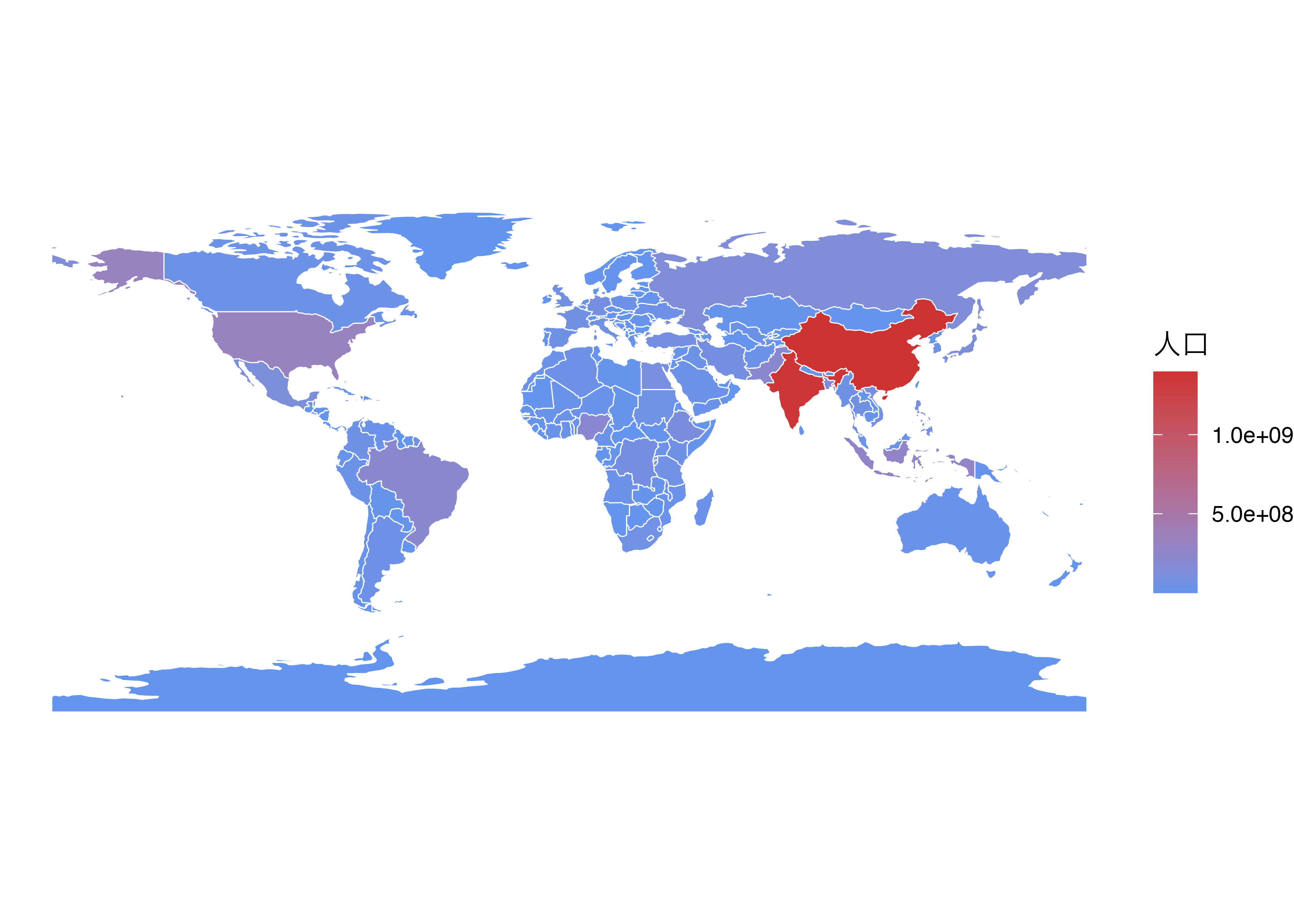

　もし、各国の人口に応じて色塗りをする場合はどうすれば良いでしょうか。実は、今回使用するデータがデータフレーム形式であることを考えると、これまでの{ggplot2}の使い方とあまり変わりません。{rnaturalearth}から読み込んだデータには既にpop_estという各国の人口データが含まれています（他にも自分で構築したデータがあるなら、データを結合して使用すれば良いですが、これについては後述します。）。この値に応じて色塗りを行うため、geom_sf()内にfill = pop_estでマッピングするだけです。また、国境線の色はcolorで指定可能です。白（"white"）だと少しおしゃれな感じがするのでやってみましょう。国境線は全ての国に適用されるものなので、aes()の外側で指定します。

world_map |>
  ggplot() +
  geom_sf(aes(fill = pop_est), color = "white") +
  # 人口が少ない国はcornflowerblue色に、多い国はbrown3色とする
  scale_fill_gradient(low = "cornflowerblue", high = "brown3") +
  labs(fill = "人口") +
  theme_void()

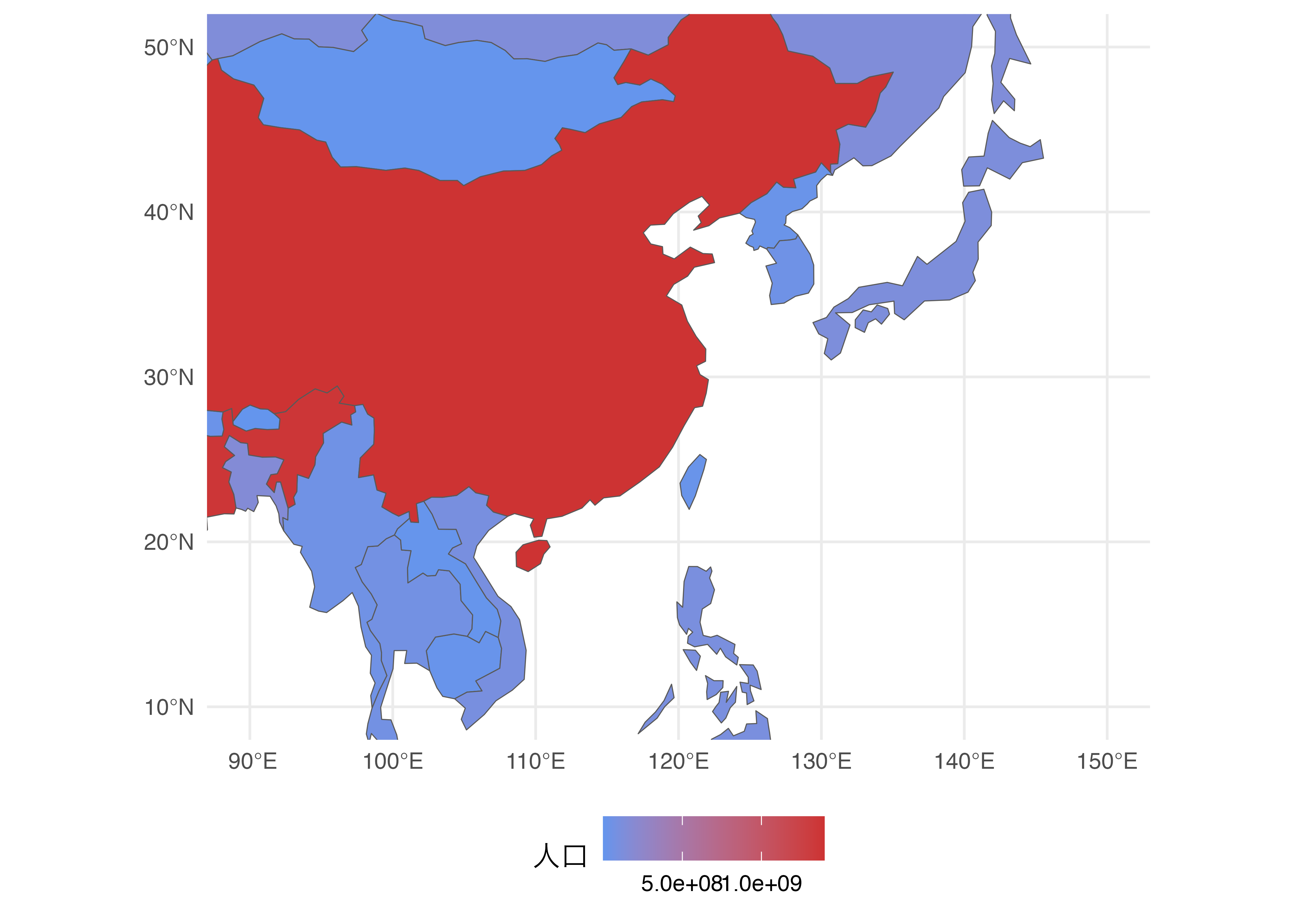

　もし、世界でなく一部の地域だけを出力するなら、coord_sf()で座標系を調整します。東アジアと東南アジアの一部を出力したいとします。この場合、経度は90度から150度まで、緯度は10度から50度に絞ることになります。経度はxlimで、緯度はylimで調整します。

world_map |>
  ggplot() +
  geom_sf(aes(fill = pop_est)) +
  scale_fill_gradient(low = "cornflowerblue", high = "brown3") +
  labs(fill = "人口") +
  coord_sf(xlim = c(90, 150), ylim = c(10, 50)) +
  theme_minimal() +
  theme(legend.position = "bottom")

　他にもne_countries()内にcontinent引数を指定し、特定の大陸だけを読み込むことで可能です。ここではアジアの国のみを抽出し、asia_mapという名のオブジェクトとして格納します。解像度は中程度とします。

asia_map <- ne_countries(scale = "medium", continent = "Asia",
                         returnclass = "sf")

asia_map |>
    ggplot() +
    # 所得グループで色塗り
    geom_sf(aes(fill = income_grp)) +
    theme_void() +
    labs(fill = "Income Group")

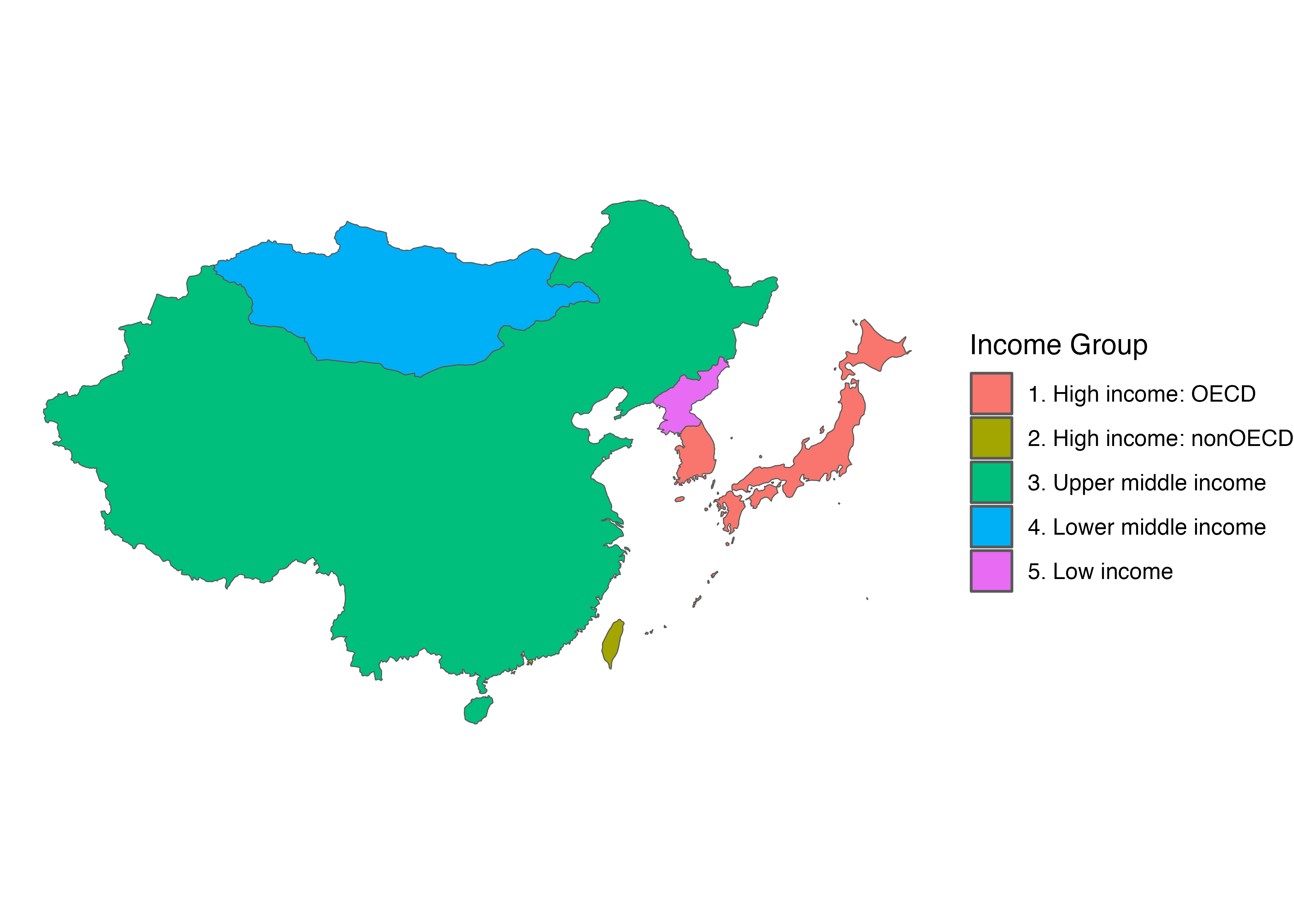

　アジアの中から更に東アジアに絞りたい場合はfilter()を使用し、subregion列を基準に抽出することも可能です。

asia_map |>
    filter(subregion == "Eastern Asia") |>
    ggplot() +
    geom_sf(aes(fill = income_grp)) +
    theme_void() +
    labs(fill = "Income Group")

　subregionの値は以下のように確認可能です。

unique(asia_map$subregion)

[1] "Southern Asia"           "Western Asia"
[3] "South-Eastern Asia"      "Eastern Asia"
[5] "Seven seas (open ocean)" "Central Asia"

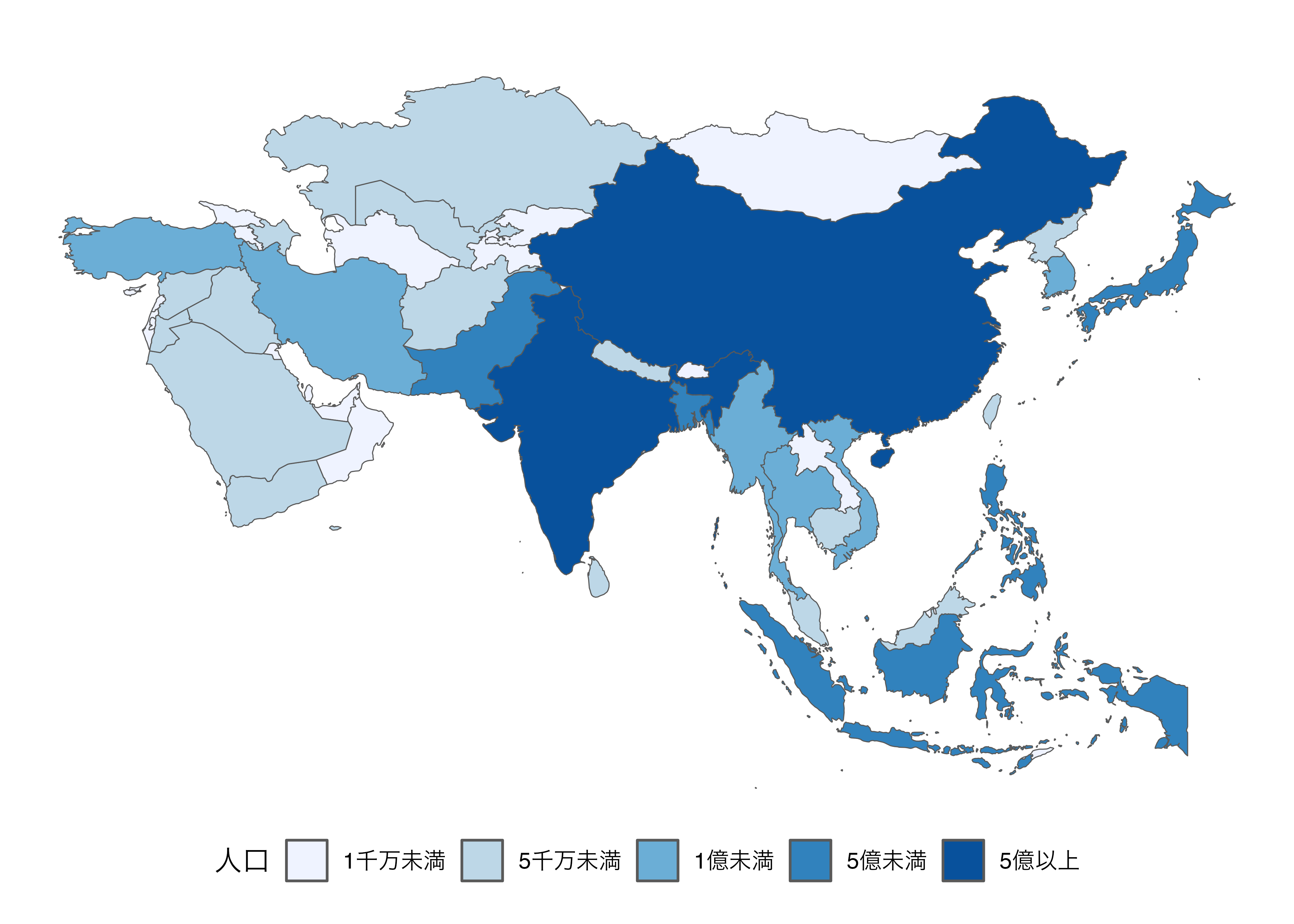

　これまで使用してきたデータがデータフレームと同じ見た目をしているため、{dplyr}を用いたデータハンドリングも可能です。たとえば、人口を連続変数としてでなく、factor型に変換してからマッピングをしてみましょう。

asia_map |>
  mutate(Population = case_when(pop_est < 10000000  ~ "1千万未満",
                                pop_est < 50000000  ~ "5千万未満",
                                pop_est < 100000000 ~ "1億未満",
                                pop_est < 500000000 ~ "5億未満",
                                TRUE                ~ "5億以上"),
         Population = factor(Population,
                             levels = c("1千万未満", "5千万未満", "1億未満",
                                        "5億未満", "5億以上"))) |>
  ggplot() +
  geom_sf(aes(fill = Population)) +
  scale_fill_brewer(palette = "Blues", drop = FALSE) +
  labs(fill = "人口") +
  theme_void() +
  theme(legend.position = "bottom")

　scale_fill_brewer()のpalette引数は等高線図のときに紹介しましたパレート一覧を参照してください。

22.11.2 日本地図（全体）

　次は日本地図の出力についてです。日本全土だけを出力するなら、これまで使いましたne_countriesにcountry引数を指定するだけで使えます。たとえば、日本の地図だけなら、country = "Japan"を指定します。

ne_countries(scale = "small", country = "Japan", returnclass = "sf") |>
    ggplot() +
    geom_sf() +
    theme_void() # 空っぽのテーマ

　これだと、物足りない感があるので、もう少し高解像度の地図にしてみましょう。高解像度の地図データを読み込む際はscale = "large"を指定します。

ne_countries(scale = "large", country = "Japan", returnclass = "sf") |>
    ggplot() +
    geom_sf() +
    theme_void() # 空っぽのテーマ

　ただ、日本地図を出すという場合、多くは都道府県レベルでマッピングが目的でしょう。世界地図のマッピングならこれで問題ありませんが、一国だけなら、その下の自治体の境界線も必要です。したがって、先ほど使用しましたパッケージのより高解像度の地図が含まれている{rnaturalearthhires}をインストールし、読み込みましょう。2023年Nov月28日現在、{rnaturalearthhires}はCRANに登録されておらず、GitHubのropensciレポジトリーのみで公開されているため、今回は{pacman}のp_load()でなく、p_load_gh()を使用します。

pacman::p_load_gh("ropensci/rnaturalearthhires")

　地図データの抽出にはne_states()関数を使用します。第一引数として国家名を指定し、地図データのクラスはsfとします。抽出したデータの使い方は世界地図の時と同じです。

Japan_Map <- ne_states("Japan", returnclass = "sf")

Japan_Map |>
  ggplot() +
  geom_sf() +
  theme_void()

　今回は各都道府県を人口密度ごとに色塗りをしてみましょう。ne_states()で読み込んだデータに人口密度のデータはないため、別途のデータと結合する必要があります。筆者が予め作成しておいたデータを読み込み、中身を確認してみます。

Japan_Density <- read_csv("Data/Japan_Density.csv")

Japan_Density

# A tibble: 47 × 3
    Code Name   Density
   <dbl> <chr>    <dbl>
 1     1 北海道    66.6
 2     2 青森県   128.
 3     3 岩手県    79.2
 4     4 宮城県   316.
 5     5 秋田県    82.4
 6     6 山形県   115.
 7     7 福島県   133
 8     8 茨城県   470.
 9     9 栃木県   302.
10    10 群馬県   305.
# ℹ 37 more rows

　各都道府県の人口密度がついております、左側のCodeは何でしょうか。これは各都道府県のISOコードであり、このコードをキー変数としてデータを結合することとなります。各都道府県のコードは国土交通省のホームページから確認可能です。

　それではデータを結合してみましょう。ne_states()で読み込んだデータの場合、地域のコードはiso_3166_2という列に格納されています。

Japan_Map$iso_3166_2

 [1] "JP-46" "JP-44" "JP-40" "JP-41" "JP-42" "JP-43" "JP-45" "JP-36" "JP-37"
[10] "JP-38" "JP-39" "JP-32" "JP-35" "JP-31" "JP-28" "JP-26" "JP-18" "JP-17"
[19] "JP-16" "JP-15" "JP-06" "JP-05" "JP-02" "JP-03" "JP-04" "JP-07" "JP-08"
[28] "JP-12" "JP-13" "JP-14" "JP-22" "JP-23" "JP-24" "JP-30" "JP-27" "JP-33"
[37] "JP-34" "JP-01" "JP-47" "JP-10" "JP-20" "JP-09" "JP-21" "JP-25" "JP-11"
[46] "JP-19" "JP-29"

　こちらは文字列となっていますね。これを左から4番目の文字から切り取り、数値型に変換します。変換したコードは結合のためにCodeという名の列として追加しましょう。

Japan_Map <- Japan_Map |>
    mutate(Code = str_sub(iso_3166_2, 4),
           Code = as.numeric(Code))

Japan_Map$Code

 [1] 46 44 40 41 42 43 45 36 37 38 39 32 35 31 28 26 18 17 16 15  6  5  2  3  4
[26]  7  8 12 13 14 22 23 24 30 27 33 34  1 47 10 20  9 21 25 11 19 29

　続いて、Japan_MapとJapan_DensityをCode列をキー変数として結合します。データの中身を確認すると、Density列が最後(の直前)の列に追加されたことが分かります。

Japan_Map <- left_join(Japan_Map, Japan_Density, by = "Code")

Japan_Map

Simple feature collection with 47 features and 124 fields
Geometry type: MULTIPOLYGON
Dimension:     XY
Bounding box:  xmin: 122.9382 ymin: 24.2121 xmax: 153.9856 ymax: 45.52041
Geodetic CRS:  WGS 84
First 10 features:
                       featurecla scalerank adm1_code diss_me iso_3166_2
1  Admin-1 states provinces lakes         2  JPN-3501    3501      JP-46
2  Admin-1 states provinces lakes         6  JPN-1835    1835      JP-44
3  Admin-1 states provinces lakes         6  JPN-1829    1829      JP-40
4  Admin-1 states provinces lakes         6  JPN-1827    1827      JP-41
5  Admin-1 states provinces lakes         2  JPN-3500    3500      JP-42
6  Admin-1 states provinces lakes         6  JPN-1830    1830      JP-43
7  Admin-1 states provinces lakes         6  JPN-1831    1831      JP-45
8  Admin-1 states provinces lakes         6  JPN-1836    1836      JP-36
9  Admin-1 states provinces lakes         6  JPN-1833    1833      JP-37
10 Admin-1 states provinces lakes         6  JPN-1832    1832      JP-38
   wikipedia iso_a2 adm0_sr      name name_alt name_local type    type_en
1       <NA>     JP       5 Kagoshima     <NA>   鹿児島県  Ken Prefecture
2       <NA>     JP       1      Ōita     <NA>     大分県  Ken Prefecture
3       <NA>     JP       1   Fukuoka  Hukuoka     福岡県  Ken Prefecture
4       <NA>     JP       1      Saga     <NA>     佐賀県  Ken Prefecture
5       <NA>     JP       3  Nagasaki     <NA>     長崎県  Ken Prefecture
6       <NA>     JP       1  Kumamoto     <NA>     熊本県  Ken Prefecture
7       <NA>     JP       1  Miyazaki     <NA>     宮崎県  Ken Prefecture
8       <NA>     JP       1 Tokushima Tokusima     徳島県  Ken Prefecture
9       <NA>     JP       1    Kagawa     <NA>     香川県  Ken Prefecture
10      <NA>     JP       4     Ehime     <NA>     愛媛県  Ken Prefecture
   code_local code_hasc note hasc_maybe  region region_cod provnum_ne
1        <NA>     JP.KS <NA>      JP.NR  Kyushu    JPN-KYS          3
2        <NA>     JP.OT <NA>      JP.ON  Kyushu    JPN-SHK         48
3        <NA>     JP.FO <NA>      JP.NS  Kyushu    JPN-KYS         46
4        <NA>     JP.SG <NA>      JP.OS    <NA>       <NA>         47
5        <NA>     JP.NS <NA>      JP.OY    <NA>       <NA>          5
6        <NA>     JP.KM <NA>      JP.NI  Kyushu    JPN-KYS          6
7        <NA>     JP.MZ <NA>      JP.OT  Kyushu    JPN-KYS         49
8        <NA>     JP.TS <NA>      JP.SZ Shikoku    JPN-SHK         45
9        <NA>     JP.KG <NA>      JP.SH Shikoku    JPN-SHK          4
10       <NA>     JP.EH <NA>      JP.ST Shikoku    JPN-SHK         14
   gadm_level check_me datarank abbrev postal area_sqkm sameascity labelrank
1           1       20        9   <NA>   <NA>         0        -99         2
2           1       20        2   <NA>     OT         0          7         7
3           1       20        2   <NA>     FO         0          7         7
4           1       20        2   <NA>     SG         0        -99         6
5           1       20        9   <NA>   <NA>         0        -99         2
6           1       20        2   <NA>     KM         0        -99         6
7           1       20        2   <NA>     MZ         0        -99         6
8           1       20        2   <NA>     TS         0        -99         6
9           1       20        2   <NA>     KG         0        -99         6
10          1       20        2   <NA>     EH         0        -99         6
   name_len mapcolor9 mapcolor13 fips fips_alt   woe_id
1         9         5          4 JA18     JA28  2345867
2         4         5          4 JA30     JA47  2345879
3         7         5          4 JA07     JA27 58646425
4         4         5          4 JA33     JA32  2345882
5         8         5          4 JA27     JA31  2345876
6         8         5          4 JA21     JA29  2345870
7         8         5          4 JA25     JA30  2345874
8         9         5          4 JA39     JA37  2345888
9         6         5          4 JA17     JA35  2345866
10        5         5          4 JA05     JA34  2345855
                         woe_label  woe_name latitude longitude sov_a3 adm0_a3
1  Kagoshima Prefecture, JP, Japan Kagoshima  29.4572   129.601    JPN     JPN
2       Oita Prefecture, JP, Japan      Oita  33.2006   131.449    JPN     JPN
3    Fukuoka Prefecture, JP, Japan   Fukuoka  33.4906   130.616    JPN     JPN
4       Saga Prefecture, JP, Japan      Saga  33.0097   130.147    JPN     JPN
5   Nagasaki Prefecture, JP, Japan  Nagasaki  32.6745   128.755    JPN     JPN
6   Kumamoto Prefecture, JP, Japan  Kumamoto  32.5880   130.834    JPN     JPN
7   Miyazaki Prefecture, JP, Japan  Miyazaki  32.0981   131.286    JPN     JPN
8  Tokushima Prefecture, JP, Japan Tokushima  33.8546   134.200    JPN     JPN
9     Kagawa Prefecture, JP, Japan    Kagawa  34.2162   134.001    JPN     JPN
10     Ehime Prefecture, JP, Japan     Ehime  33.8141   132.916    JPN     JPN
   adm0_label admin geonunit gu_a3   gn_id       gn_name  gns_id      gns_name
1           4 Japan    Japan   JPN 1860825 Kagoshima-ken -231556 Kagoshima-ken
2           4 Japan    Japan   JPN 1854484      Oita-ken -240089      Oita-ken
3           4 Japan    Japan   JPN 1863958   Fukuoka-ken -227382   Fukuoka-ken
4           4 Japan    Japan   JPN 1853299      Saga-ken -241905      Saga-ken
5           4 Japan    Japan   JPN 1856156  Nagasaki-ken -237758  Nagasaki-ken
6           4 Japan    Japan   JPN 1858419  Kumamoto-ken -234759  Kumamoto-ken
7           4 Japan    Japan   JPN 1856710  Miyazaki-ken -236958  Miyazaki-ken
8           4 Japan    Japan   JPN 1850157 Tokushima-ken -246216 Tokushima-ken
9           4 Japan    Japan   JPN 1860834    Kagawa-ken -231546    Kagawa-ken
10          4 Japan    Japan   JPN 1864226     Ehime-ken -227007     Ehime-ken
   gn_level gn_region gn_a1_code region_sub sub_code gns_level gns_lang
1         1      <NA>      JP.18       <NA>     <NA>         1      jpn
2         1      <NA>      JP.30       <NA>     <NA>         1      jpn
3         1      <NA>      JP.07       <NA>     <NA>         1      jpn
4         1      <NA>      JP.33       <NA>     <NA>         1      jpn
5         1      <NA>      JP.27       <NA>     <NA>         1      jpn
6         1      <NA>      JP.21       <NA>     <NA>         1      jpn
7         1      <NA>      JP.25       <NA>     <NA>         1      jpn
8         1      <NA>      JP.39       <NA>     <NA>         1      jpn
9         1      <NA>      JP.17       <NA>     <NA>         1      jpn
10        1      <NA>      JP.05       <NA>     <NA>         1      jpn
   gns_adm1 gns_region min_label max_label min_zoom wikidataid  name_ar
1      JA18       <NA>         7        11        3     Q15701 كاغوشيما
2      JA30       <NA>         7        11        3    Q133924    أويتا
3      JA07       <NA>         7        11        3    Q123258   فوكوكا
4      JA33       <NA>         7        11        3    Q160420     ساغا
5      JA27       <NA>         7        11        3    Q169376 ناغاساكي
6      JA21       <NA>         7        11        3    Q130308 كوماموتو
7      JA25       <NA>         7        11        3    Q130300  ميازاكي
8      JA39       <NA>         7        11        3    Q160734 توكوشيما
9      JA17       <NA>         7        11        3    Q161454   كاغاوا
10     JA05       <NA>         7        11        3    Q123376    إهيمه
                  name_bn             name_de              name_en   name_es
1  কাগোশিমা প্রশাসনিক অঞ্চল Präfektur Kagoshima Kagoshima Prefecture Kagoshima
2     ওওইতা প্রশাসনিক অঞ্চল      Präfektur Ōita      Ōita Prefecture      Ōita
3     ফুকুওকা প্রশাসনিক অঞ্চল   Präfektur Fukuoka   Fukuoka Prefecture   Fukuoka
4      সাগা প্রশাসনিক অঞ্চল      Präfektur Saga      Saga Prefecture      Saga
5  নাগাসাকি প্রশাসনিক অঞ্চল  Präfektur Nagasaki  Nagasaki Prefecture  Nagasaki
6   কুমামোতো প্রশাসনিক অঞ্চল  Präfektur Kumamoto  Kumamoto Prefecture  Kumamoto
7  মিয়াযাকি প্রশাসনিক অঞ্চল  Präfektur Miyazaki  Miyazaki Prefecture  Miyazaki
8   তোকুশিমা প্রশাসনিক অঞ্চল Präfektur Tokushima Tokushima Prefecture Tokushima
9   কাগাওয়া প্রশাসনিক অঞ্চল    Präfektur Kagawa    Kagawa Prefecture    Kagawa
10    এহিমে প্রশাসনিক অঞ্চল     Präfektur Ehime     Ehime Prefecture     Ehime
              name_fr              name_el          name_hi
1           Kagoshima Περιφέρεια Καγκοσίμα कागोशिमा प्रीफेक्चर
2   Préfecture d'Ōita                 Όιτα     ओइटा प्रीफेक्चर
3             Fukuoka            Φουκουόκα      फुकुओका प्रान्त
4                Saga                Σάγκα       सागा प्रान्त
5            Nagasaki   Νομαρχία Ναγκασάκι नागासाकी प्रीफेक्चर
6            Kumamoto            Κουμαμότο    कुमामोटो प्रान्त
7            Miyazaki            Μιγιαζάκι मियाज़ाकि प्रीफेक्चर
8           Tokushima            Τοκουσίμα  तोकुशीमा प्रीफेक्चर
9              Kagawa              Καγκάβα    कगावा प्रीफेक्चर
10 Préfecture d'Ehime                Εχιμέ     एहिम प्रीफेक्चर
                name_hu             name_id   name_it  name_ja    name_ko
1   Kagosima prefektúra Prefektur Kagoshima Kagoshima 鹿児島県 가고시마현
2       Óita prefektúra      Prefektur Oita      Ōita   大分県   오이타현
3    Fukuoka prefektúra   Prefektur Fukuoka   Fukuoka   福岡県 후쿠오카현
4      Szaga prefektúra      Prefektur Saga      Saga   佐賀県     사가현
5  Nagaszaki prefektúra  Prefektur Nagasaki  Nagasaki   長崎県 나가사키현
6   Kumamoto prefektúra  Prefektur Kumamoto  Kumamoto   熊本県 구마모토현
7   Mijazaki prefektúra  Prefektur Miyazaki  Miyazaki   宮崎県 미야자키현
8   Tokusima prefektúra Prefektur Tokushima Tokushima   徳島県 도쿠시마현
9     Kagava prefektúra    Prefektur Kagawa    Kagawa   香川県   가가와현
10     Ehime prefektúra     Prefektur Ehime     Ehime   愛媛県   에히메현
     name_nl              name_pl   name_pt  name_ru             name_sv
1  Kagoshima Prefektura Kagoshima Kagoshima Кагосима Kagoshima prefektur
2       Oita      Prefektura Ōita      Oita     Оита      Oita prefektur
3    Fukuoka   Prefektura Fukuoka   Fukuoka  Фукуока   Fukuoka prefektur
4       Saga      Prefektura Saga      Saga     Сага      Saga prefektur
5   Nagasaki  Prefektura Nagasaki  Nagasaki Нагасаки  Nagasaki prefektur
6   Kumamoto  Prefektura Kumamoto  Kumamoto Кумамото  Kumamoto prefektur
7   Miyazaki  Prefektura Miyazaki  Miyazaki Миядзаки  Miyazaki prefektur
8  Tokushima Prefektura Tokushima Tokushima Токусима Tokushima prefektur
9     Kagawa    Prefektura Kagawa    Kagawa   Кагава    Kagawa prefektur
10     Ehime     Prefektura Ehime     Ehime    Эхиме     Ehime prefektur
        name_tr   name_vi  name_zh      ne_id  name_he             name_uk
1  Kagoşima ili Kagoshima 鹿儿岛县 1159315225  קגושימה Префектура Каґошіма
2          Ōita      Ōita   大分县 1159311905    אויטה     Префектура Ойта
3       Fukuoka   Fukuoka   福冈县 1159311899 פוקואוקה  Префектура Фукуока
4          Saga      Saga   佐贺县 1159311895     סאגה     Префектура Саґа
5      Nagasaki  Nagasaki   长崎县 1159315235   נגסאקי Префектура Наґасакі
6      Kumamoto  Kumamoto   熊本县 1159311901  קוממוטו Префектура Кумамото
7      Miyazaki  Miyazaki   宫崎县 1159311903   מיאזקי Префектура Міядзакі
8     Tokushima Tokushima   德岛县 1159311909 טוקושימה Префектура Токушіма
9        Kagawa    Kagawa   香川县 1159311907   קאגווה   Префектура Каґава
10        Ehime     Ehime   爱媛县 1159311139    אהימה    Префектура Ехіме
             name_ur        name_fa name_zht FCLASS_ISO FCLASS_US FCLASS_FR
1  کاگوشیما پریفیکچر استان کاگوشیما 鹿兒島縣       <NA>      <NA>      <NA>
2    اوئیتا پریفیکچر   استان اوئیتا   大分縣       <NA>      <NA>      <NA>
3    فوکوکا پریفیکچر استان فوکوئوکا   福岡縣       <NA>      <NA>      <NA>
4       سگا پریفیکچر     استان ساگا   佐賀縣       <NA>      <NA>      <NA>
5  ناگاساکی پریفیکچر استان ناگاساکی   長崎縣       <NA>      <NA>      <NA>
6  کوماموتو پریفیکچر استان کوماموتو   熊本縣       <NA>      <NA>      <NA>
7   میازاکی پریفیکچر  استان میازاکی   宮崎縣       <NA>      <NA>      <NA>
8  توکوشیما پریفیکچر استان توکوشیما   德島縣       <NA>      <NA>      <NA>
9    کاگاوا پریفیکچر   استان کاگاوا   香川縣       <NA>      <NA>      <NA>
10    اہیمے پریفیکچر    استان اهیمه   愛媛縣       <NA>      <NA>      <NA>
   FCLASS_RU FCLASS_ES FCLASS_CN FCLASS_TW FCLASS_IN FCLASS_NP FCLASS_PK
1       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
2       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
3       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
4       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
5       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
6       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
7       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
8       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
9       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
10      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
   FCLASS_DE FCLASS_GB FCLASS_BR FCLASS_IL FCLASS_PS FCLASS_SA FCLASS_EG
1       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
2       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
3       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
4       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
5       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
6       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
7       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
8       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
9       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
10      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
   FCLASS_MA FCLASS_PT FCLASS_AR FCLASS_JP FCLASS_KO FCLASS_VN FCLASS_TR
1       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
2       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
3       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
4       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
5       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
6       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
7       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
8       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
9       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
10      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
   FCLASS_ID FCLASS_PL FCLASS_GR FCLASS_IT FCLASS_NL FCLASS_SE FCLASS_BD
1       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
2       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
3       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
4       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
5       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
6       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
7       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
8       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
9       <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
10      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>      <NA>
   FCLASS_UA FCLASS_TLC Code     Name Density                       geometry
1       <NA>       <NA>   46 鹿児島県   172.9 MULTIPOLYGON (((129.7832 31...
2       <NA>       <NA>   44   大分県   177.2 MULTIPOLYGON (((131.2009 33...
3       <NA>       <NA>   40   福岡県  1029.8 MULTIPOLYGON (((130.0363 33...
4       <NA>       <NA>   41   佐賀県   332.5 MULTIPOLYGON (((129.8145 33...
5       <NA>       <NA>   42   長崎県   317.7 MULTIPOLYGON (((130.2041 32...
6       <NA>       <NA>   43   熊本県   234.6 MULTIPOLYGON (((130.3446 32...
7       <NA>       <NA>   45   宮崎県   138.3 MULTIPOLYGON (((131.8723 32...
8       <NA>       <NA>   36   徳島県   173.5 MULTIPOLYGON (((134.4424 34...
9       <NA>       <NA>   37   香川県   506.3 MULTIPOLYGON (((133.5919 34...
10      <NA>       <NA>   38   愛媛県   235.2 MULTIPOLYGON (((132.6399 32...

　それではマッピングをしてみましょう。人口密度を5つのカテゴリーに順序付きfactor化してから、そのカテゴリーに応じて色塗りをします。

Japan_Map |>
    mutate(Density2 = case_when(Density >= 3000 ~ "3000人以上",
                                Density >= 1000 ~ "1000人以上",
                                Density >=  500 ~ "500人以上",
                                Density >=  100 ~ "100人以上",
                                TRUE            ~ "100人未満"),
           Density2 = factor(Density2, ordered = TRUE,
                             levels = c("3000人以上", "1000人以上", "500人以上",
                                        "100人以上", "100人未満"))) |>
    ggplot() +
    geom_sf(aes(fill = Density2)) +
    labs(fill = "人口密度 (km^2)") +
    theme_void()

　世界地図でも同じやり方でデータの結合が可能です。この場合はISO3コードかISO2コードがキー変数となります。ISO3コードはiso_a3、ISO2コードはiso_a2列に格納されています。他に使用可能なキー変数はiso_n3であり、こちらは各国を識別する3桁の数字となります。

22.11.3 日本地図（特定の都道府県）

　また日本地図のマッピングですが、今回は市区町村レベルまで見てみましょう。ne_states()では市区町村までマッピングすることはできませんので、今回は徳島大学の瓜生真也先生が公開しました{jpndistrict}を使います。

pacman::p_load_gh("uribo/jpndistrict")

　今回は大阪府の地図を出力してみましょう。特定の都道府県の地図を読み込むためにはjpn_pref()関数を使用します。都道府県はpref_codeまたはadmin_nameで指定します。大阪のコードは27であるため、pref_code = 27でも良いですし、admin_name = "大阪府"でも同じです。

# Osaka_map <- jpn_pref(admin_name = "大阪府") でも同じ
Osaka_map <- jpn_pref(pref_code = 27)

class(Osaka_map)

[1] "sf"         "tbl_df"     "tbl"        "data.frame"

　プロットの方法は同じです。

Osaka_map |>
  ggplot() +
  geom_sf() +
  theme_minimal()

　ここでもデータの結合&マッピングが可能です。大阪府内自治体の人口と学生数が格納されたデータを読み込んでみましょう。こちらは2015年国勢調査の結果から取得したデータです。

Osaka_Student <- read_csv("data/Osaka_Student.csv")

Osaka_Student

# A tibble: 75 × 4
    Code Name                Pop Student
   <dbl> <chr>             <dbl>   <dbl>
 1 27000 大阪府          8839469  438901
 2 27100 大阪市          2691185  104208
 3 27102 大阪市 都島区    104727    3889
 4 27103 大阪市 福島区     72484    2448
 5 27104 大阪市 此花区     66656    2478
 6 27106 大阪市 西区       92430    2633
 7 27107 大阪市 港区       82035    3072
 8 27108 大阪市 大正区     65141    2627
 9 27109 大阪市 天王寺区   75729    3480
10 27111 大阪市 浪速区     69766    1409
# ℹ 65 more rows

　各市区町村にもコードが指定されており、Osaka_StudentではCode列、Osaka_mapではciti_code列となります。Osaka_mapのcity_codeは文字列であるため、こちらを数値型に変換しCodeという名の列として追加しておきましょう。続いて、Code列をキー変数とし、2つのデータセットを結合します。

Osaka_map <- Osaka_map |>
    mutate(Code = as.numeric(city_code))

Osaka_map <- left_join(Osaka_map, Osaka_Student, by = "Code")

　最後にマッピングです。ここでは人口1万人当たり学生数をStudent_Ratioという列として追加し、こちらの値に合わせて色塗りをしてみましょう。scale_fill_gradient()を使用し、人口1万人当たり学生数が少ないほど白、多いほど黒塗りします。

Osaka_map |>
  mutate(Student_Ratio = Student / Pop * 10000) |>
  ggplot() +
  geom_sf(aes(fill = Student_Ratio)) +
  scale_fill_gradient(low = "white", high = "black") +
  labs(fill = "1万人当たり学生数 (人)") +
  theme_minimal() +
  theme(legend.position = "bottom")

22.12 非巡回有向グラフ

　近年、因果推論の界隈でよく登場する非巡回有向グラフ（DAG）ですが、「グラフ」からも分かるように、DAGの考え方に基づく因果推論の研究には多くの図が登場します。DAGを作図するには{ggplot2}のみでも可能ですが、{dagitty}パッケージでDAGの情報を含むオブジェクトを生成し、{ggdag}で作図した方が簡単です。以下の図はDAGの一例です。

　ここでX、Y、Zはノード（node）と呼ばれ、それぞれのノードをつなぐ線のことをエッジ（edge）と呼びます。また、これらのエッジには方向があります（有向）。簡単に言うと原因と結果といった関係ですが、DAGを描く際は、各ノード間の関係を記述する必要があります。

　それではまず、以上の図を作ってみましょう。最初のステップとして{dagitty}と{ggdag}をインストールし、読み込みましょう。

pacman::p_load(dagitty, ggdag)

　つづいて、DAGの情報を含むオブジェクトを作成します。使用する関数はdagify()であり、ここには結果 ~ 原因の形式で各ノード間の関係を記述します。先ほどの図ではXはYの原因（X ~ Y）、ZはXとYの原因（X ~ ZとY ~ Z）です。これらの情報をdagify()内で指定します。

DAG_data1 <- dagify(X ~ Z,
                    Y ~ Z,
                    Y ~ X,
                    exposure = "X",
                    outcome  = "Y")

DAG_data1

dag {
X [exposure]
Y [outcome]
Z
X -> Y
Z -> X
Z -> Y
}

　Y ~ XとY ~ ZはY ~ X + Zとまとめることも可能です。これは「Yの原因はXとZである」という意味であり、「Yの原因はXであり、Yの原因はZである」と同じ意味です。また、DAGを作図する際、dagify()内にexposureとoutcomeは不要ですが、もしadjustmentSets()関数などを使って統制変数を特定したい場合は処置変数（exposure）と応答変数（outcome）にそれぞれ変数名を指定します。ちなみに、以上のコードは以下のように書くことも可能です。

DAG_data1 <- dagitty(
  "dag{
  X -> Y
  X <- Z -> Y
  X [exposure]
  Y [outcome]
  }")

DAG_data1

dag {
X [exposure]
Y [outcome]
Z
X -> Y
Z -> X
Z -> Y
}

　格納されたDAG_data1オブジェクトのクラスは"dagitty"です。"dagitty"の可視化には{ggdag}のggdag()を使用します。

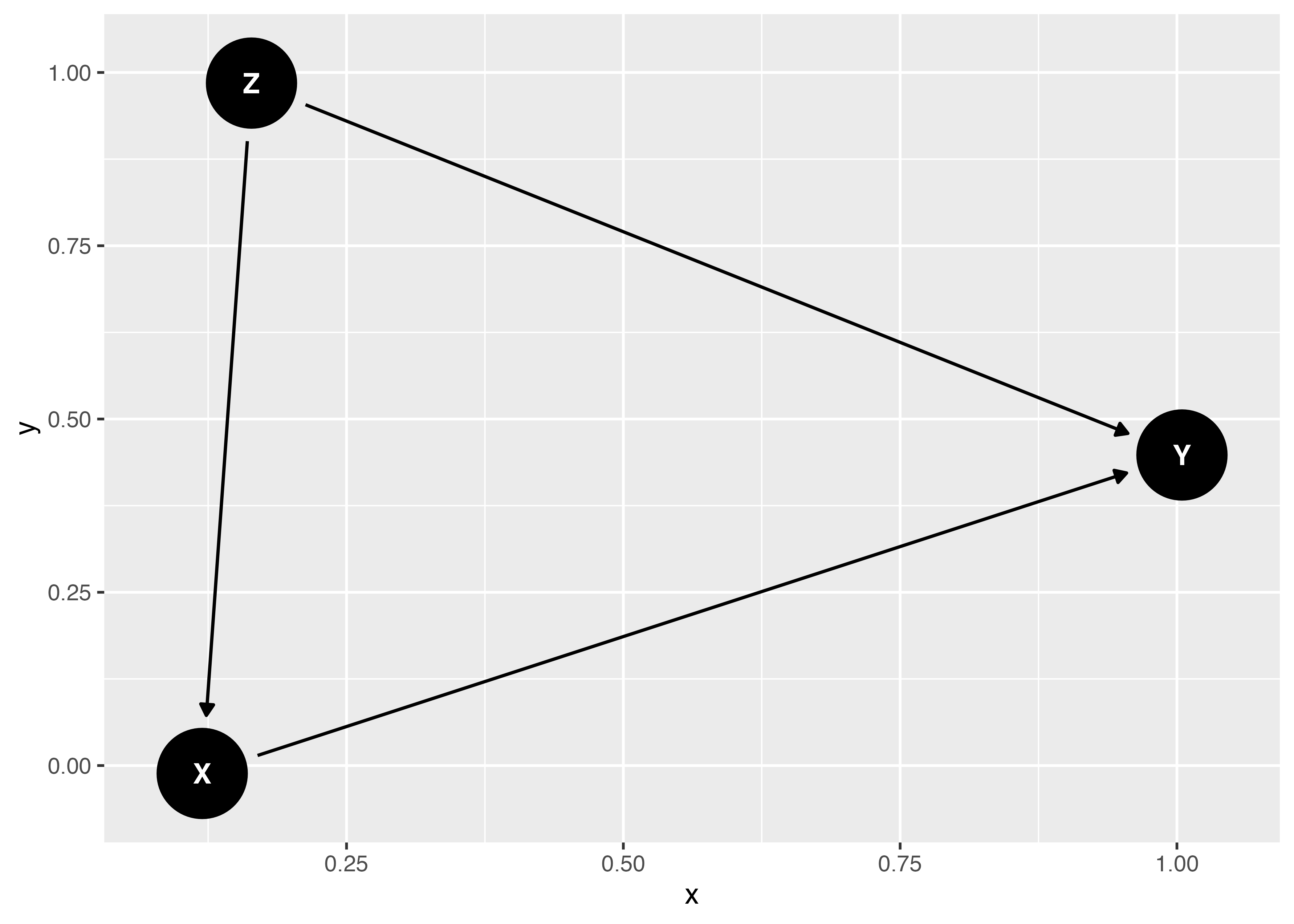

DAG_data1 |>
  ggdag()

　DAGにおいて背景、軸の目盛り、ラベルは不要ですので、theme_dag_blank()テーマを指定して全て除去します。

DAG_data1 |>
  ggdag() +
  theme_dag_blank()

22.12.1 ノードの位置を指定する

　読者の多くは以上のグラフと異なるものが得られたかも知れません。ノード間の関係は同じはずですが、ノードの位置が異なるでしょう。また、同じコードを実行する度にノードの位置は変わります。以下ではノードの位置を固定する方法について紹介します。位置を指定するにはdagify()内でcoords引数に各ノードの情報が格納されたリスト型オブジェクトを指定する必要があります。リストの長さは2であり、それぞれの名前はxとyです。そしてリストの各要素にはベクトルが入ります。たとえば、ノードXの位置を (1, 1)、Yの位置を (3, 1)、Zの位置を (2, 2)に指定してみましょう。dagify()内で直接リストを書くことも可能ですが、コードの可読性が落ちるため、別途のオブジェクト（DAG_Pos2）として格納しておきます。

DAG_Pos2  <- list(x = c(X = 1, Y = 3, Z = 2),
                  y = c(X = 1, Y = 1, Z = 2))

　続いて、dagify()内でcoords引数を追加し、ノードの位置情報が格納されているDAG_Pos2を指定します。

DAG_data2 <- dagify(X ~ Z,
                    Y ~ X + Z,
                    exposure = "X",
                    outcome  = "Y",
                    coords   = DAG_Pos2)

DAG_data2

dag {
X [exposure,pos="1.000,1.000"]
Y [outcome,pos="3.000,1.000"]
Z [pos="2.000,2.000"]
X -> Y
Z -> X
Z -> Y
}

　可視化の方法は同じです。

DAG_data2 |>
  ggdag() +
  theme_dag_blank()

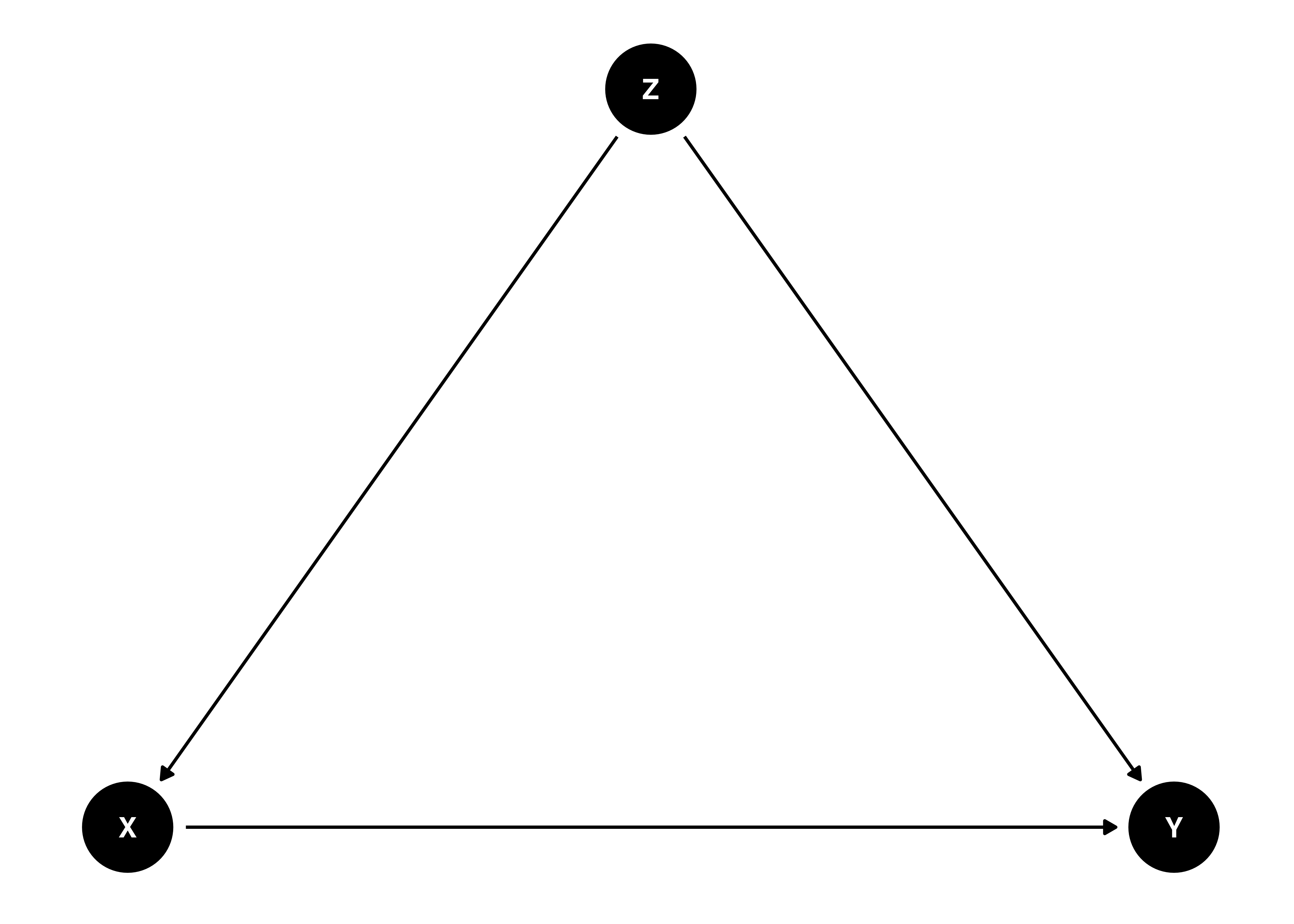

　以上の使い方だけでも、ほとんどのDAGは描けるでしょう。また、ノードを若干オシャレ（?）にするには、ggdag()内でstylized = TRUEを指定します。

DAG_Pos3  <- list(x = c(X1 = 3, X2 = 3, X3 = 1, T = 2, Y = 4),
                  y = c(X1 = 1, X2 = 2, X3 = 2, T = 3, Y = 3))

DAG_data3 <- dagify(Y  ~ T + X1 + X2,
                    T  ~ X3,
                    X2 ~ T +X1 + X3,
                    exposure = "T",
                    outcome  = "Y",
                    coords   = DAG_Pos3)

DAG_data3 |>
  ggdag(stylized = TRUE) +
  theme_dag_blank()

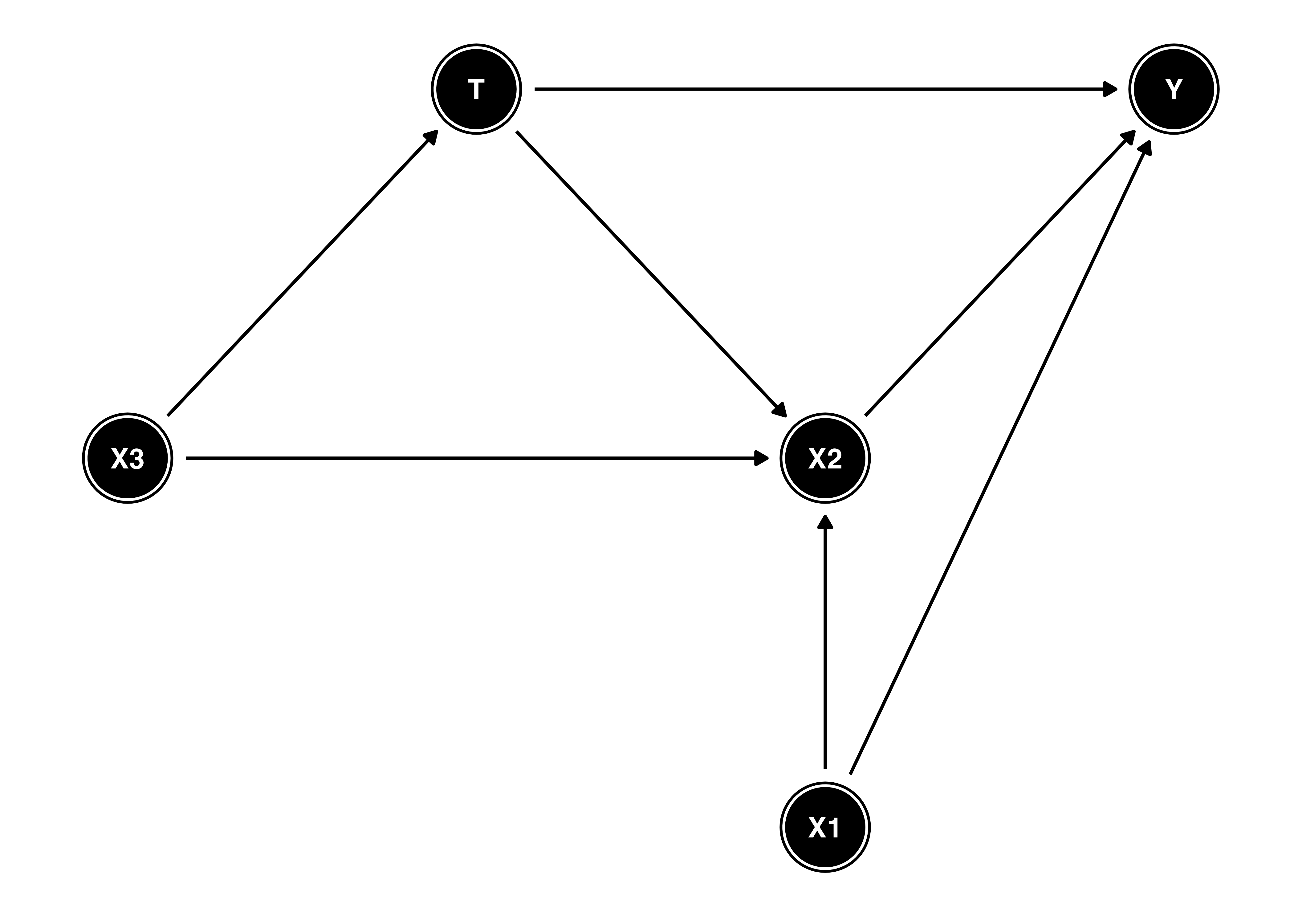

　可視化の話ではありませんが、adjustmentSets()関数を用いると、処置変数Tの総効果（total effect）を推定するためにはどの変数を統制（調整）する必要があるかを調べることも可能です。

adjustmentSets(DAG_data3, effect = "total")

{ X3 }

　X3変数のみ統制すれば良いという結果が得られました。また、TからYへの直接効果（direct effect）の場合、effect = "direct"を指定します。

adjustmentSets(DAG_data3, effect = "direct")

{ X1, X2 }

　X1とX2を統制する必要があることが分かりますね。

22.13 バンプチャート

　バンプチャート (bump chart)は順位の変化などを示す時に有効なグラフです。たとえば、G7構成国の新型コロナ感染者数の順位の変化を示すにはどうすれば良いでしょうか。そもそもどのような形式のデータが必要でしょうか。まずは必要なデータ形式を紹介したいと思います。

　まず、{ggplot2}によるバンプチャートの作成を支援する{ggbump}パッケージをインストールし、読み込みましょう³。

pacman::p_load(ggbump)

　ここではG7構成国の100万人当り新型コロナ感染者数の順位がどのように変化したのかを2020年4月から7月まで1ヶ月単位で表したデータが必要です。データは以下のようなコードで作成しますが、本書のサポートページからもダウンロード可能です。

Bump_df <- left_join(COVID19_df, Country_df, by = "Country") |>
  select(Country, Date, Population, Confirmed_Total, G7) |>
  separate(Date, into = c("Year", "Month", "Day"), sep = "/") |>
  mutate(Month = as.numeric(Month)) |>
  filter(Month >= 4, G7 == 1) |>
  group_by(Country, Month) |>
  summarise(Population            = mean(Population),
            New_Cases             = sum(Confirmed_Total, na.rm = TRUE),
            New_Cases_per_million = New_Cases / Population * 1000000,
            .groups               = "drop") |>
  select(Country, Month, New_Cases_per_million)

Bump_df <- Bump_df |>
  group_by(Month) |>
  mutate(Rank = rank(New_Cases_per_million, ties.method = "random")) |>
  ungroup() |>
  select(Country, Month, Rank, New_Cases_per_million)

　必要なデータは以下のような形式です。ちなみにバンプチャートを作成するためには最後のNew_Cases_per_million列 (100万人当り新型コロナ感染者数)は不要です。つまり、国名、月、順位のみで十分です。

# 以上のコードを省略し、加工済みのデータを読み込んでもOK
# Bump_df <- read_csv("Data/Bumpchart.csv")
Bump_df

　それでは{ggbump}が提供するgeom_bump()幾何オブジェクトを使用し、簡単なバンプチャートを作成してみましょう。必要なマッピング要素はxとy、colorです。xには時間を表す変数であるMonthを、yには順位を表すRankをマッピングします。また、7本の線が出るため、月と順位、それぞれの値がどの国の値かを特定する必要があります。groupsに国名であるCountryをマッピングしても線は引けますが、どの線がどの国かが分からなくなるため、colorにCountryをマッピングし、線の色分けをします。

Bump_df |>
  ggplot(aes(x = Month, y = Rank, color = Country)) +
  geom_bump()

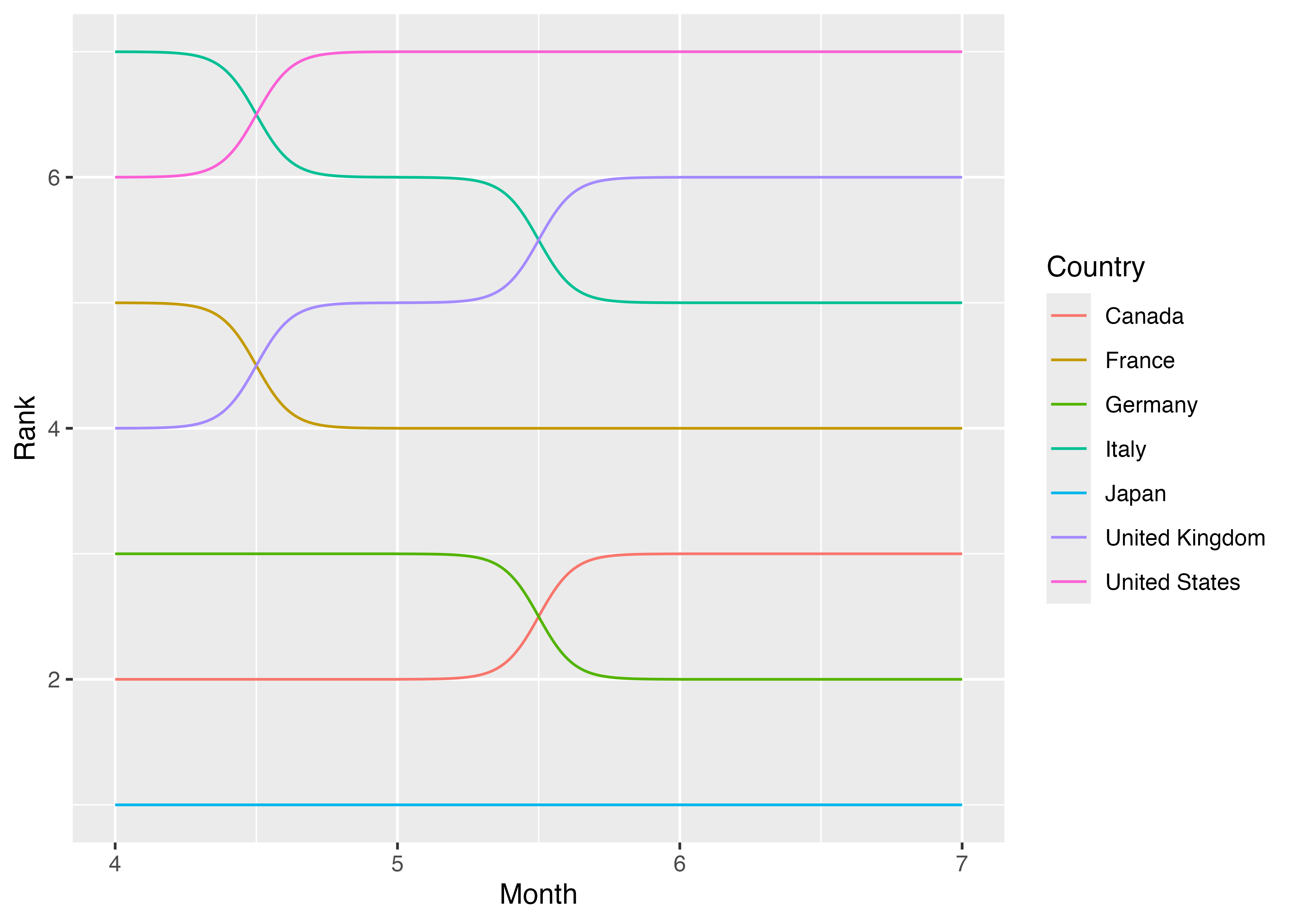

　これで最低限のバンプチャートはできましたが、もう少し見やすく、可愛くしてみましょう。今は線が細いのでややぶ厚めにします。これはgeom_bump()レイヤーのsize引数で指定可能です。また、各月に点を付けることによって、同時期における順位の比較をよりしやすくしてみましょう。これは散布図と同じであるため、geom_point()幾何オブジェクトを使用します。

Bump_df |>
  ggplot(aes(x = Month, y = Rank, color = Country)) +
  geom_point(size = 7) +
  geom_bump(size = 2) +
  theme_minimal(base_size = 14)

Warning: Using `size` aesthetic for lines was deprecated in ggplot2 3.4.0.
ℹ Please use `linewidth` instead.

　これでだいぶ見やすくなりましたが、凡例における国名の順番がやや気になりますね。7月の時点において順位が最も高い国はアメリカ、最も低い国は日本ですが、凡例の順番はアルファベット順となっています。この凡例の順番を7月時点におけるRankの値に合わせた方がより見やすいでしょう。ここで第16.2.9章で紹介しましたfct_reorder2()を使ってCountry変数の水準 (level)を7月時点におけるRankの順位に合わせます。この場合、Country変数 (.f = Country)の水準をMonthが (.x = Month)最も大きい (.fun = last2)時点におけるRankの順番に合わせる (.y = Rank)こととなります。fct_reorder2()内の引数の順番の既定値は.f、.x、.y、.funとなります。

Bump_df |>
  mutate(Country = fct_reorder2(Country, Month, Rank, last2)) |>
  ggplot(aes(x = Month, y = Rank, color = Country)) +
  geom_point(size = 7) +
  geom_bump(size = 2) +
  theme_minimal(base_size = 14)

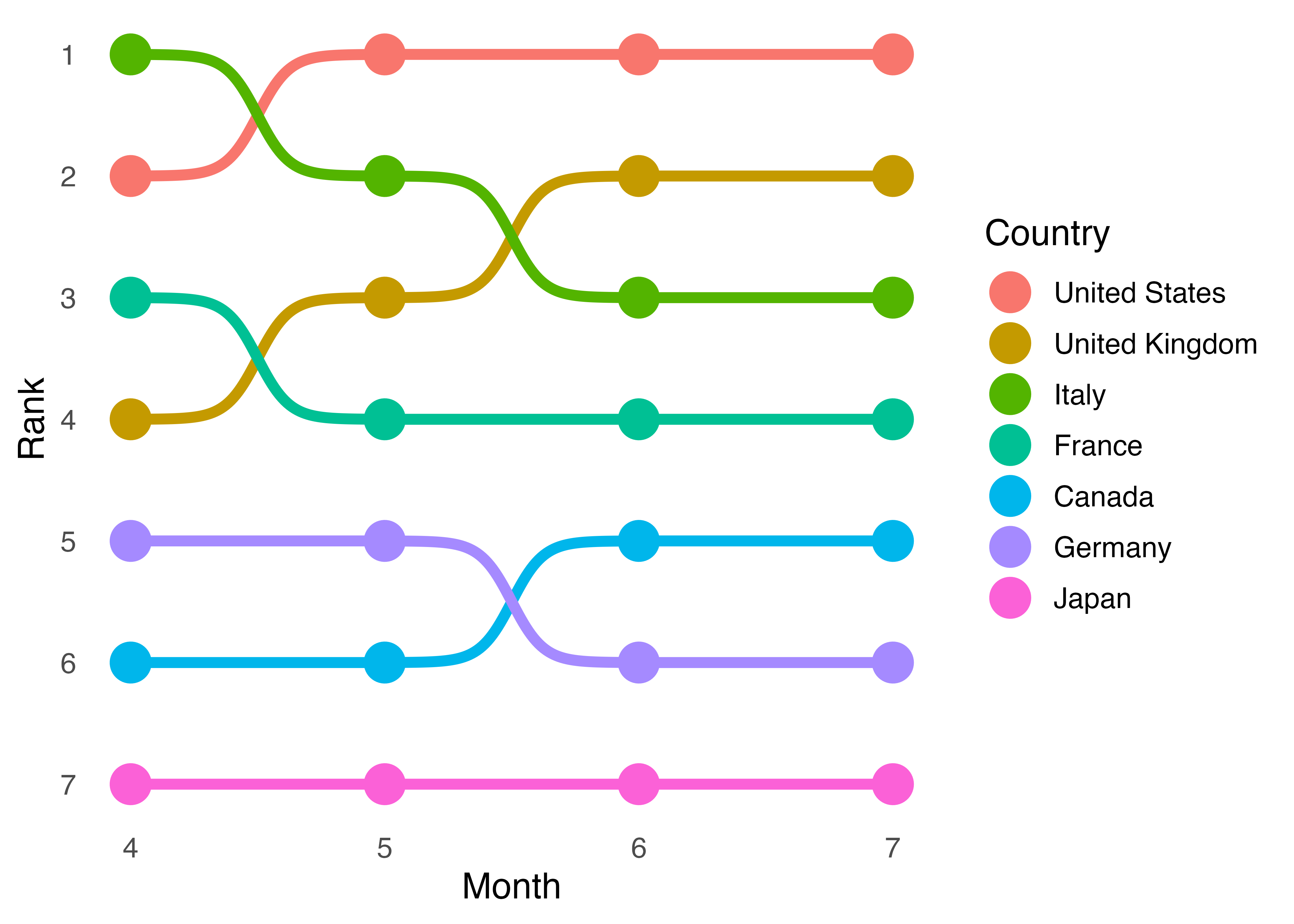

　最後に縦軸の目盛りラベルを付けます。上に行くほど順位が高くなりますので、1を7に、2を6に、…、7を1に変更します。また、図内のグリッドも不要ですので、theme()を使用し、グリッドを削除します (panel.grid = element_blank())。

Bump_df |>
  mutate(Country = fct_reorder2(Country, Month, Rank, last2)) |>
  ggplot(aes(x = Month, y = Rank, color = Country)) +
  geom_point(size = 7) +
  geom_bump(size = 2) +
  scale_y_continuous(breaks = 1:7, labels = 7:1) +
  theme_minimal(base_size = 14) +
  theme(panel.grid = element_blank())

　これでバンプチャートの完成です。このままでの良いかも知れませんが、もう少し手間を掛けることでより読みやすいグラフが作れます。たとえば、今のままだと「日本のトレンド」を確認したい場合、まず凡例から日本の色を確認し、その色に該当する点と線を見つけてトレンドを見る必要がありますね。もし、ここで図の左端と右端の点の横に国名を出力すると、凡例がなくても良いですし、4月の時点から日本のトレンドを確認することも、7月の時点から遡る形で日本のトレンドを確認することも可能かも知れません。

　図に文字列を追加するためにはgeom_text()幾何オブジェクトを使用します。マッピング要素は文字列の横軸上の位置 (x)、縦軸上の位置 (y)、そして出力する文字列 (label)です。左端に文字列を出力するのであれば、横軸上の位置は4 (= 4月)よりも若干左側が良いでしょう。ぴったり4になると、点と文字列が重なって読みにくくなりますね。縦軸上の位置は4月の時点での順位 (Rank)で、出力する文字列は国名 (Country)です。現在、使用しているデータは4月から7月までのデータですが、4月に限定したデータを使いたいので、geom_text()内にdata引数を追加し、Bump_dfからMonthの値が4の行のみを抽出したデータを割り当てます (data = filter(Bump_df, Month == 4)、またはdata = Bump_df |> filter(Month == 4))。右端についても同じです。横軸上の位置は7から右方向へずらし、使用するデータは7月のデータとなります。

　最後にもう一点調整が必要ですが、それは座標系です。図の座標系はggplot()関数で使用するデータに基づきます。Bump_dfの場合、横軸 (Month)は4から7です。しかし、文字列を追加した場合、文字列がすべて出力されないかも知れません。したがって、座標系を横方向に広める必要があります。今回は3から8までに調整します。座標系や文字列の位置調整は出力結果を見ながら、少しずつ調整していきましょう。

Bump_df |>
  ggplot(aes(x = Month, y = Rank, color = Country)) +
  geom_point(size = 7) +
  geom_bump(size = 2) +
  # 4月の時点での行のみ抽出し、xはMonthより0.15分左方向、
  # yはRankの値の位置に国名を出力する。揃える方向は右揃え (hjust = 1)
  geom_text(data = filter(Bump_df, Month == 4),
            aes(x = Month - 0.15, y = Rank, label = Country), hjust = 1) +
  # 7月の時点での行のみ抽出し、xはMonthより0.15分右方向、
  # yはRankの値の位置に国名を出力する。揃える方向は左揃え (hjust = 0)
  geom_text(data = filter(Bump_df, Month == 7),
            aes(x = Month + 0.15, y = Rank, label = Country), hjust = 0) +
  # 座標系の調整
  coord_cartesian(xlim = c(3, 8)) +
  scale_x_continuous(breaks = 4:7, labels = 4:7) +
  scale_y_continuous(breaks = 1:7, labels = 7:1) +
  labs(y = "Rank", x = "Month") +
  theme_minimal(base_size = 14) +
  theme(legend.position = "none",
        panel.grid      = element_blank())

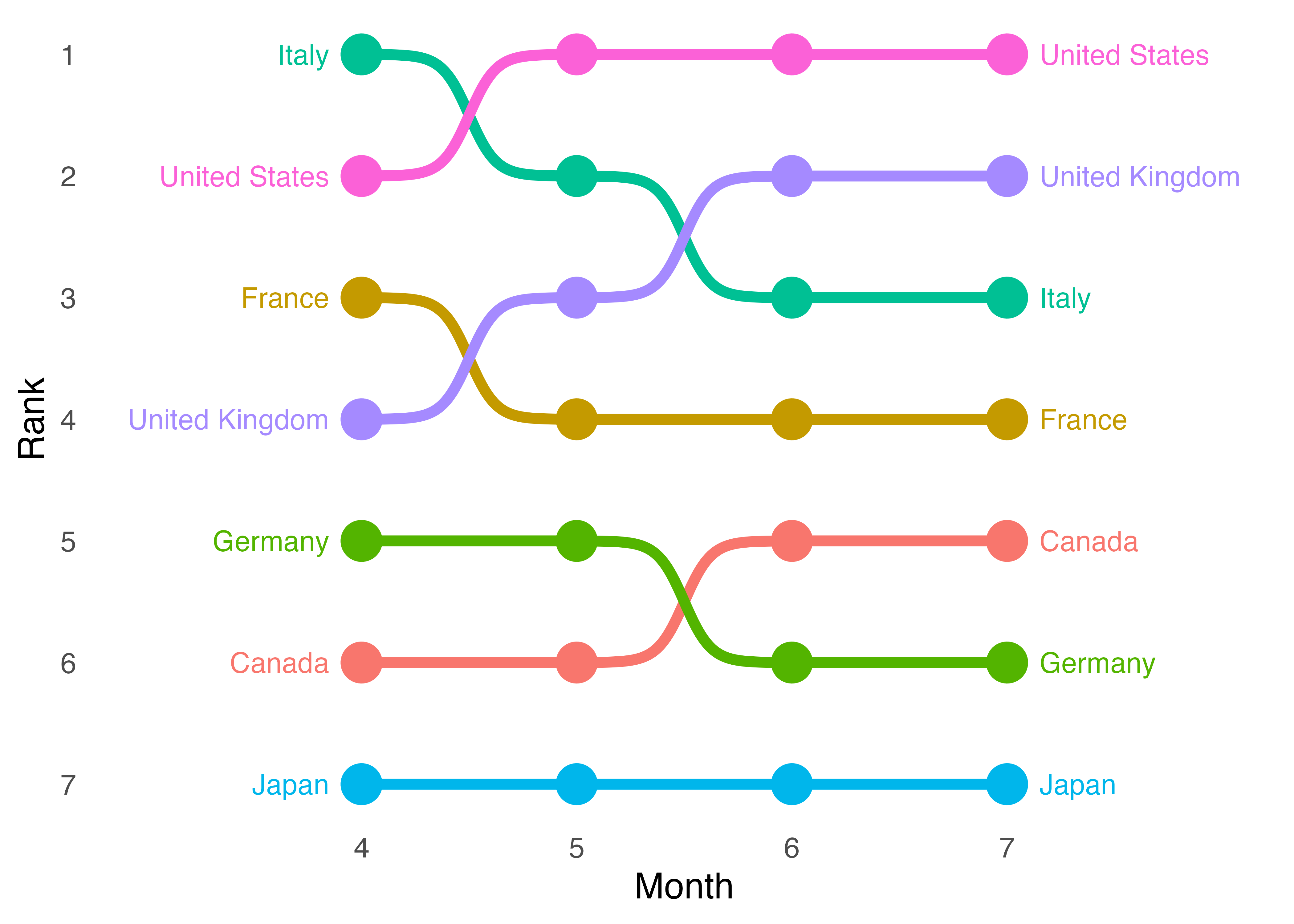

22.14 沖積図

　沖積図 (alluvial plot)は同じ対象を複数回観察したデータ（パネル・データなど）から変化を示すことに適したグラフです。たとえば、同じ回答者を対象に2回世論調査を実施し、1回目調査時の支持政党と2回目調査時の支持政党を変化を見ることも可能です。もし、変化が大きい場合は政党支持態度は弱いこととなりますし、変化が小さい場合は安定していると解釈できるでしょう。

　ここでは2020年の選挙と2021年の選挙における有権者の投票先の変化を沖積図で確認してみたいと思います。まずは、沖積図の作成に特化した{ggalluvial}パッケージをインストールし、読み込みます。

pacman::p_load(ggalluvial)

　続きまして、実習用データを読み込みます。データは架空のデータです。

Vote_2021 <- read_csv("Data/Vote_20_21.csv")

head(Vote_2021, 20)

# A tibble: 20 × 3
      ID Vote20 Vote21
   <dbl> <chr>  <chr>
 1     1 棄権   棄権
 2     2 政党A  政党A
 3     3 政党A  政党A
 4     4 政党B  政党A
 5     5 政党B  政党C
 6     6 政党A  政党C
 7     7 その他 その他
 8     8 政党B  政党B
 9     9 政党A  政党A
10    10 政党C  政党C
11    11 棄権   政党B
12    12 政党B  政党A
13    13 棄権   棄権
14    14 政党B  政党B
15    15 政党C  政党C
16    16 DK     政党C
17    17 政党B  DK
18    18 政党A  政党A
19    19 政党A  政党A
20    20 政党A  政党A

変数名	説明
`ID`	回答者ID
`Vote20`	2020年選挙における当該回答者の投票先
`Vote21`	2021年選挙における当該回答者の投票先

　たとえば、1番目の回答者は2020年に棄権し、2021年も棄権したことを意味する。また、5番目の回答者は2020年に政党Bに投票し、2021年は政党Cに投票したことを意味する。続いて、このデータを{ggalluvial}に適した形式のデータに加工します。具体的には「2020年棄権、かつ2021年棄権」、「2020年棄権、かつ2021年政党Aへ投票」、…、「2020年政党Bへ投票、かつ2021年政党Aへ投票」のように全ての組み合わせに対し、該当するケース数を計算する必要があります。今回のデータだと、投票先はいずれも政党A、政党B、政党C、政党D、その他、棄権、DK (わからない)の7であるため、49パターンができます。それぞれのパターンに該当するケース数を計算するためにはVote20とVote21でデータをグループ化し、ケース数を計算します。

Vote_2021 <- Vote_2021 |>
  group_by(Vote20, Vote21) |>
  summarise(Freq    = n(),
            .groups = "drop")

Vote_2021

# A tibble: 47 × 3
   Vote20 Vote21  Freq
   <chr>  <chr>  <int>
 1 DK     DK       111
 2 DK     その他     8
 3 DK     政党A    116
 4 DK     政党B     29
 5 DK     政党C     15
 6 DK     政党D      7
 7 DK     棄権      57
 8 その他 DK        18
 9 その他 その他    73
10 その他 政党A    121
# ℹ 37 more rows

　2020年の調査で「わからない」と回答し、2021年の調査でも「わからない」と回答した回答者数は111名、2020年の調査で「わからない」と回答し、2021年の調査では「その他」と回答した回答者数は8名、…といったことが分かりますね。

　続いて、グラフを作成する前に投票先変数 (Vote20とVote21)をfactor化します。可視化の際、投票先が出力される順番に決まりはありませんが、政党A、政党B、政党C、…、DKの順が自然かと思います。むろん、こちらは自分から見て分かりやいように順番を決めましょう。ただし、2変数における水準 (level)の順番は一致させた方が良いでしょう。

Vote_2021 <- Vote_2021 |>
  mutate(Vote20 = factor(Vote20, levels = c("政党A", "政党B", "政党C", "政党D",
                                            "その他", "棄権", "DK")),
         Vote21 = factor(Vote21, levels = c("政党A", "政党B", "政党C", "政党D",
                                            "その他", "棄権", "DK")))

　それでは沖積図を描いてみましょう。使用する幾何オブジェクトはgeom_alluvium()とgeom_stratum()です。必ずこの順番でレイヤーを重ねてください。マッピングはy、axis1、axis2に対し、yには当該パターン内のケース数 (Freq)、axis1は2009年の投票先 (Vote20)、axis2は2010年の投票先 (Vote21)を指定します⁴。これらのマッピングはgeom_stratum()とgeom_alluvim()共通であるため、ggplot()内でマッピングした方が効率的です。

Vote_2021 |>
    ggplot(aes(y = Freq, axis1 = Vote20, axis2 = Vote21)) +
    geom_alluvium() +
    geom_stratum()

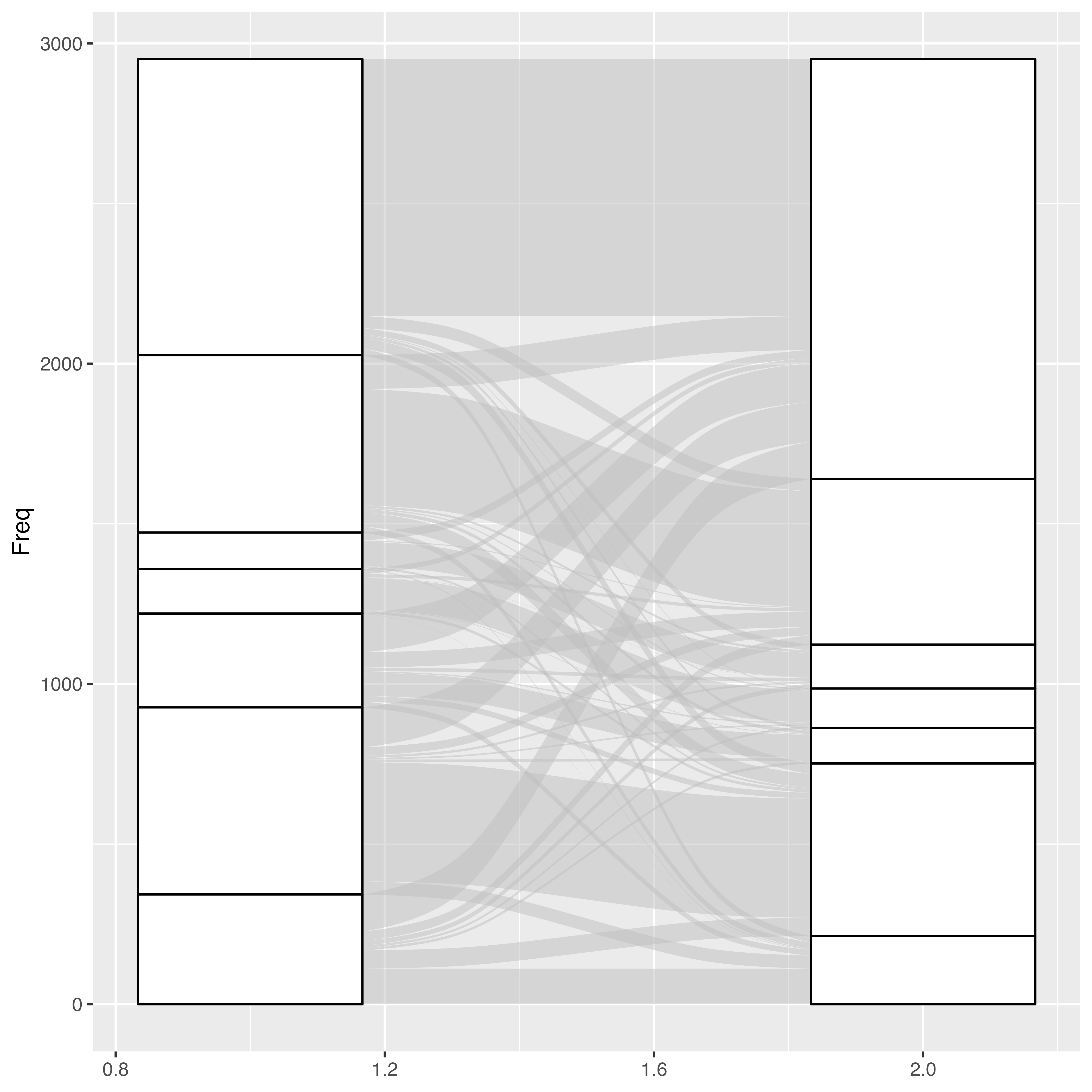

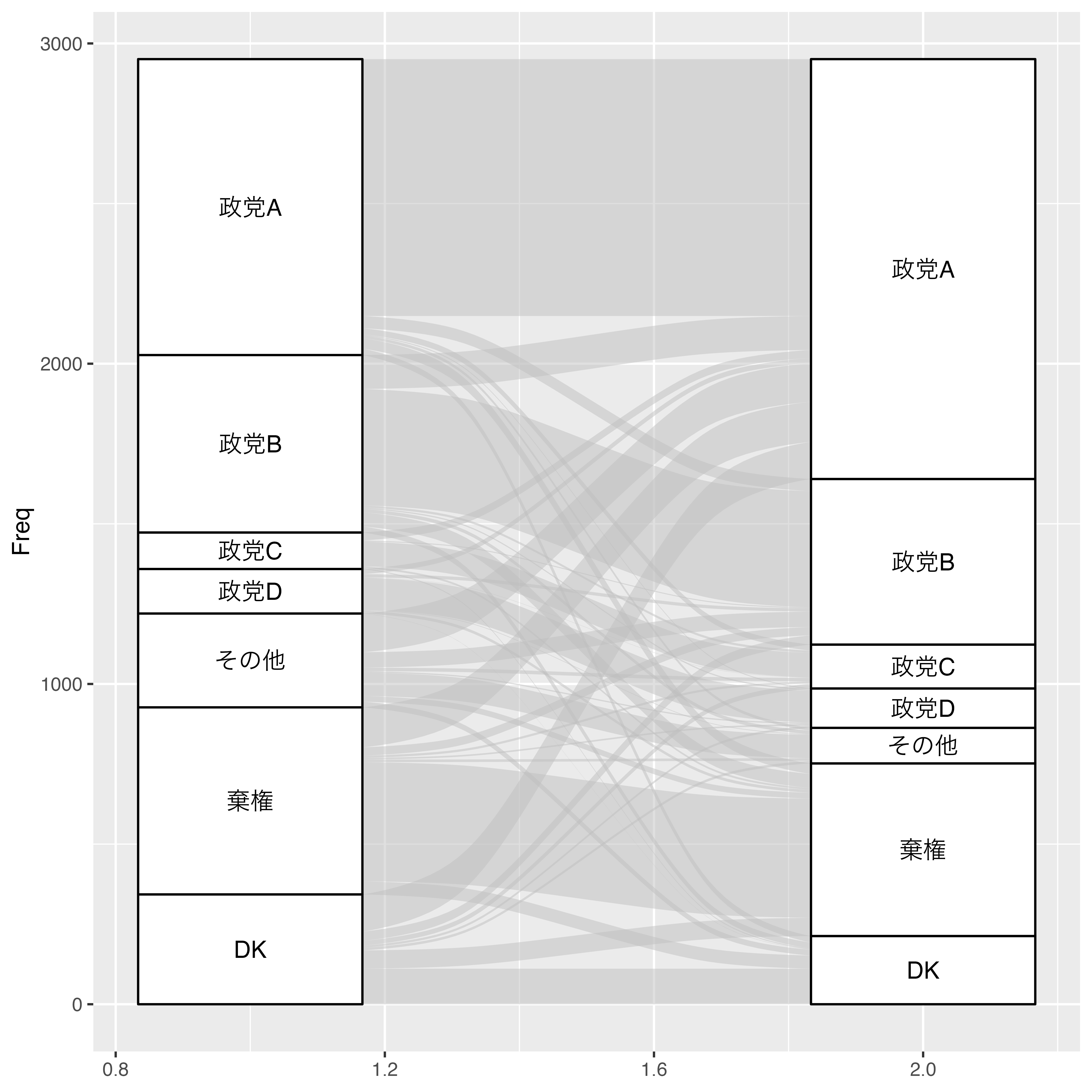

　何かの図は出てきましたが、これだけだと、それぞれの四角形がどの政党を示しているのかが分かりませんね。四角形内に政党名を出力するためには{ggplot2}内蔵のgeom_text()を使用します。マッピング要素はggplot()内でマッピングしたものに加え、labelが必要ですが、ここではafter_stat(stratum)を指定します。そして、aes()のその側にstat = "stratum"を指定するだけです。もし、文字化けが生じる場合は、geom_text()内にフォントの指定が必要があり、familyを使います (たとえば、family = "HiraginoSans-W3"など)。theme_*()内でbase_familyを指定した場合でも必要です。

Vote_2021 |>
    ggplot(aes(y = Freq, axis1 = Vote20, axis2 = Vote21)) +
    geom_alluvium() +
    geom_stratum() +
    geom_text(aes(label = after_stat(stratum)),
              stat = "stratum")

　これで沖積図はとりあえず完成ですが、少し読みやすく加工してみましょう。たとえば、2020年に政党Aに投票した回答者における2021年の投票先の割合を見たいとした場合、geom_alluvium()内にfill = Vote20をマッピングします。これで帯に2020年の投票先ごとの色付けができます。

Vote_2021 |>
    ggplot(aes(y = Freq, axis1 = Vote20, axis2 = Vote21)) +
    geom_alluvium(aes(fill = Vote20)) +
    geom_stratum() +
    geom_text(aes(label = after_stat(stratum)),
              stat = "stratum")

　fill = Vote21とマッピングした場合は、感覚が変わります。実際にやってみましょう。

Alluvial_Plot <- Vote_2021 |>
    ggplot(aes(y = Freq, axis1 = Vote20, axis2 = Vote21)) +
    geom_alluvium(aes(fill = Vote21)) +
    geom_stratum() +
    geom_text(aes(label = after_stat(stratum)),
              stat = "stratum", family = "HiraginoSans-W3")

Alluvial_Plot

　この場合、2020年に政党Aに投票した人が2021年にどこに流れたかが分かりやすくなります。Vote20に色分けするか、Vote21に色分けするかは作成する人が決める問題であり、自分の主張・メッセージに適したマッピングをしましょう。

　最後に、図をもう少し加工してみましょう。まず、横軸に0.8、1.2、1.6、2.0となっている目盛りを修正し、1と2の箇所に「2020年選挙」と「2021年選挙」を出力します。これはscale_x_continuous()で調整可能です。そして、theme_minimal()で余計なものを排除したテーマを適用します。最後にtheme()内で全ての凡例を削除 (legend.position = "none")し、パネルのグリッド (panel.grid)と縦軸・横軸のタイトル (axis.title)、縦軸の目盛りラベル (axis.text.y)を削除 (element_blank())します。

Alluvial_Plot +
    scale_x_continuous(breaks = 1:2,
                       labels = c("2020年選挙", "2021年選挙")) +
    theme_minimal(base_size = 16) +
    theme(legend.position = "none",
          panel.grid = element_blank(),
          axis.title = element_blank(),
          axis.text.y = element_blank())

　これでだいぶスッキリした沖積図が出来上がりました。

22.15 ツリーマップ

　ツリーマップ（tree map）は変数の値の大きさを長方形の面積として表すグラフです。全体におけるシェアを示す時に使う点で、円グラフの代替案の一つになります。円グラフは項目が多すぎると読みにくいデメリットがありますが、ツリーマップは項目が多い場合でも有効です。むろん、多すぎると読みにくいことは同じですので、注意が必要です。

　ツリーマップを作成するためには{treemapify}パッケージのgeom_treemap()幾何オブジェクトを使用します。まず、{treemapify}をインストールし、読み込みます。

pacman::p_load(treemapify)

　ここではCountry_dfからアジア諸国の人口（Population）をツリーマップをして可視化したいと思います。geom_treemap()の場合、各長方形は面積の情報のみを持ちます。この面積の情報をareaにマッピングします。

Country_df |>
  filter(Continent == "Asia") |>
  ggplot() +
  geom_treemap(aes(area = Population))

　これだけだと各長方形がどの国を指しているのかが分かりませんね。長方形の上に国名（Country）を追加するためにはgeom_treemap_text()幾何オブジェクトを使用します。マッピングはareaとlabelに対し、それぞれ面積を表すPopulationと国名を表すCountryを指定します。areaはgeom_treemap()とgeom_treemap_text()両方で使われるのでggplot()の内部でマッピングしても問題ありません⁵。また、aes()の外側にcolor = "white"で文字を白に指定し、place = "center"で長方形の真ん中にラベルが付くようにします。

Country_df |>
  filter(Continent == "Asia") |>
  ggplot(aes(area = Population)) +
  geom_treemap() +
  geom_treemap_text(aes(label = Country), color = "white", place = "center")

　これでツリーマップが完成しました。インドと中国の存在感がかなり大きいですね。更にラベルのサイズを長方形に合わせると、その存在感をより高めることができます。ラベルの大きさを長方形に合わせるにはgeom_treepmap_text()の内部にgrow = TRUEを指定します。

Country_df |>
  filter(Continent == "Asia") |>
  ggplot(aes(area = Population, label = Country)) +
  geom_treemap() +
  geom_treemap_text(color = "white", place = "center",
                    grow = TRUE)

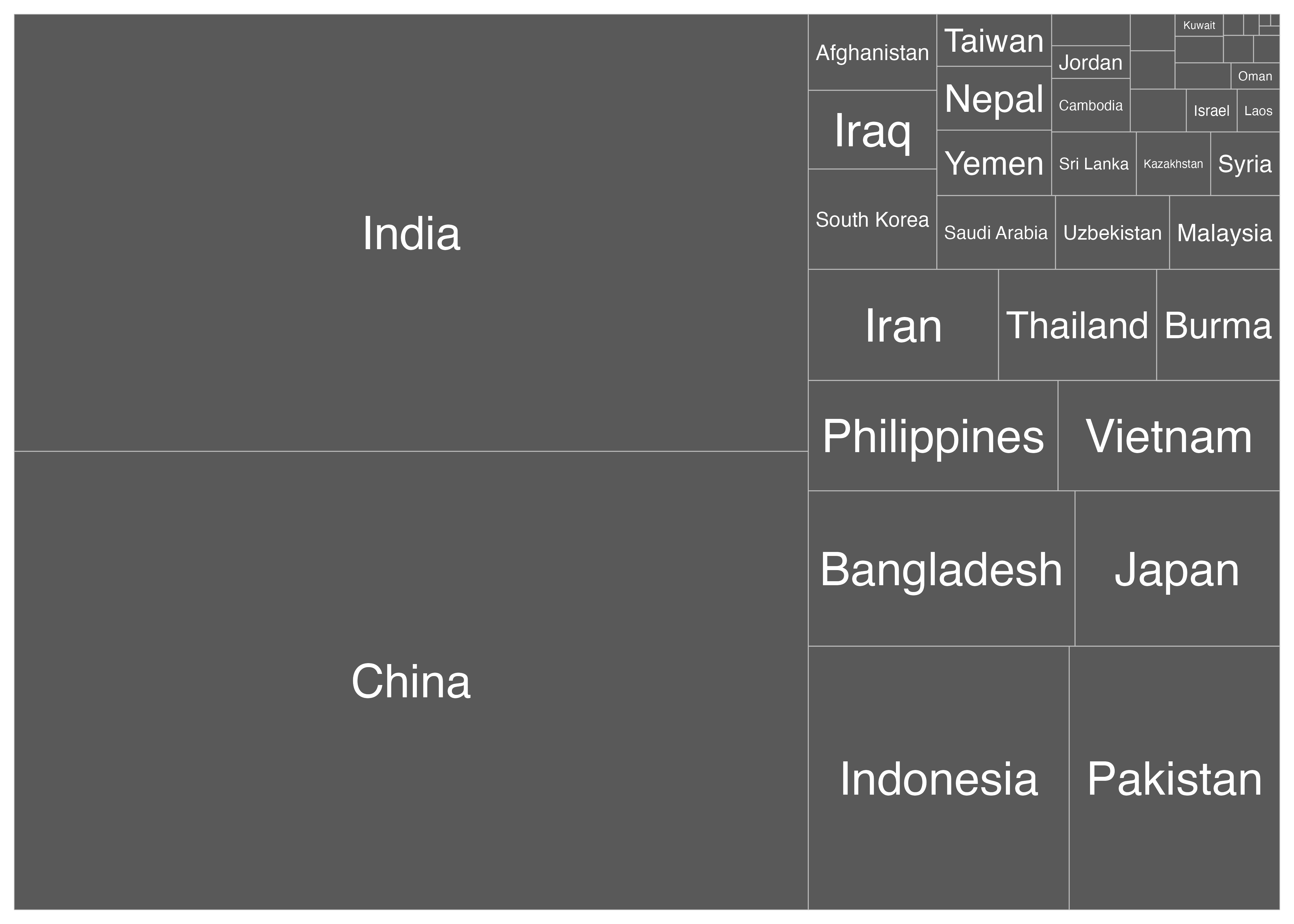

　ここで更に次元を追加するために、色塗りをしてみましょう。たとえば、G20加盟国か否かで色分けをしたい場合、fillにG20をマッピングします。ただし、今のままだとG20は連続変数扱いになりますので、character型、またはfactor型に変換します。

Country_df |>
  mutate(G20 = if_else(G20 == 1, "Member", "Non-member")) |>
  filter(Continent == "Asia") |>
  ggplot(aes(area = Population, fill = G20,
             label = Country)) +
  geom_treemap() +
  geom_treemap_text(color = "white", place = "centre",
                    grow = TRUE) +
  labs(fill = "G20") +
  ggtitle("Population in Asia") +
  theme(legend.position = "bottom")

　色塗りは連続変数に対して行うことも可能です。ここでは2018年人間開発指数（HDI_2108）の値に応じて色塗りをしてみます。また、HDI_2018が低い（low）とbrown3、高い（high）とcornflowerblue色にします。真ん中の値（midpoint）は0.7とし、色（mid）はcornsilkを使います。

　連続変数でマッピングされた色塗り（fill）の調整にはscale_fill_gradient()、またはscale_fill_gradient2()を使います。前者は中間点なし、後者は中間点ありです。これらの使い方は第21章で紹介しましたscale_color_gradient()と同じです。

Country_df |>
  filter(Continent == "Asia") |>
  ggplot(aes(area = Population, fill = HDI_2018,
             label = Country)) +
  geom_treemap() +
  geom_treemap_text(color = "white", place = "centre",
                    grow = TRUE) +
  scale_fill_gradient2(low = "brown3",
                       mid = "cornsilk",
                       high = "cornflowerblue",
                       midpoint = 0.7) +
  labs(fill = "UN Human Development Index (2018)") +
  ggtitle("Population in Asia") +
  theme(legend.position = "bottom")

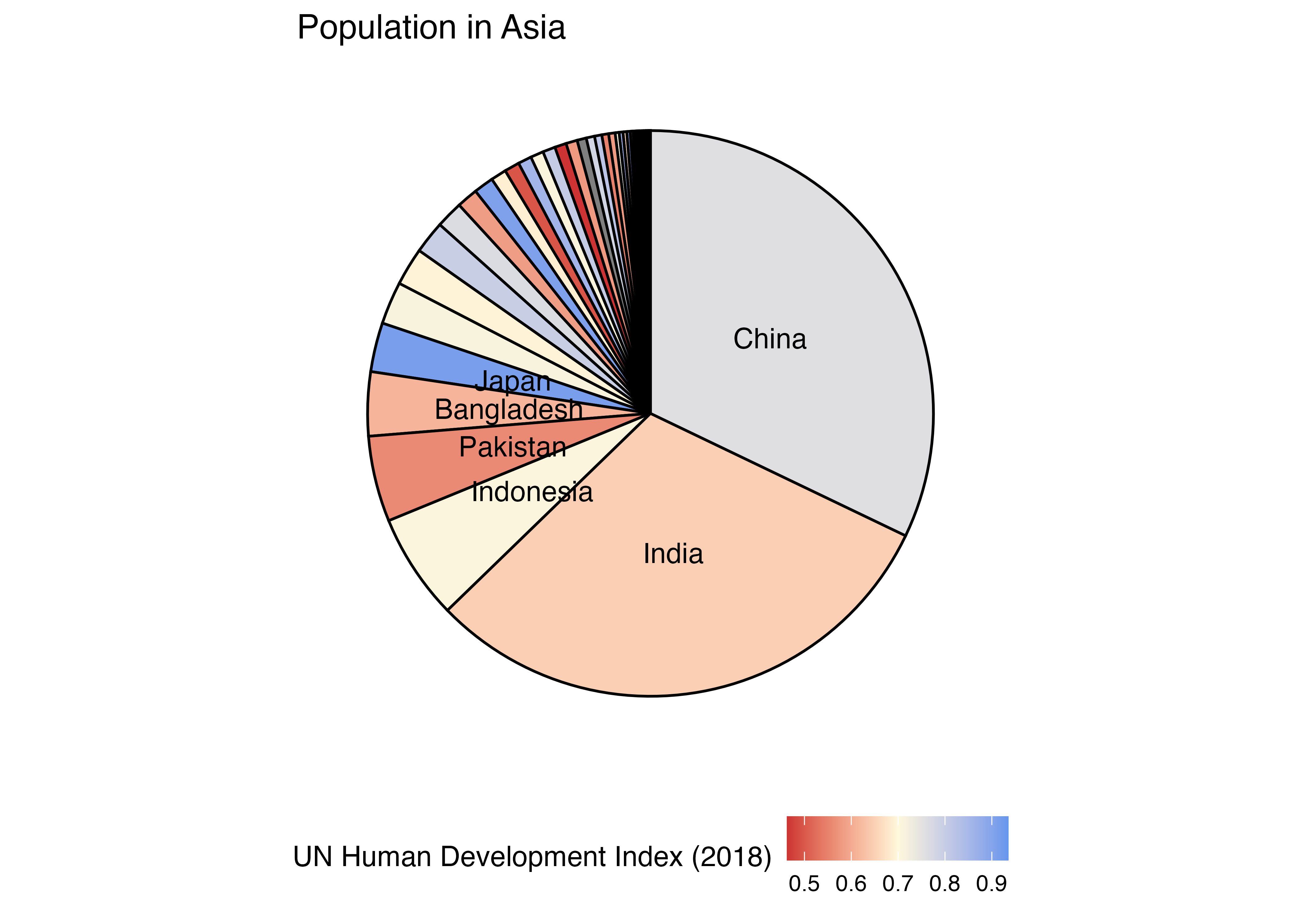

　ちなみに以上の図を円グラフにすると以下のようになります（国名は人口の割合が2.5%を超える国のみ表示）。ツリーマップと比較してかなり読みにくいことが分かります。

Country_df |>
  filter(Continent == "Asia") |>
  arrange(Population) |>
  mutate(Prop        = Population / sum(Population) * 100,
         LabelY      = 100 - (cumsum(Prop) - 0.5 * Prop),
         CountryName = if_else(Prop < 2.5, "", Country),
         Country     = fct_inorder(Country)) |>
  ggplot() +
  geom_bar(aes(x = 1, y = Prop, group = Country, fill = HDI_2018),
           color = "black", stat = "identity", width = 1) +
  geom_text(aes(x = 1, y = LabelY, label = CountryName)) +
  coord_polar("y", start = 0) +
  scale_fill_gradient2(low = "brown3",
                       mid = "cornsilk",
                       high = "cornflowerblue",
                       midpoint = 0.7) +
  labs(fill = "UN Human Development Index (2018)") +
  ggtitle("Population in Asia") +
  theme_minimal() +
  theme(legend.position = "bottom",
        panel.grid = element_blank(),
        axis.title = element_blank(),
        axis.text  = element_blank())

　ただし、ツリーマップが必ずしも円グラフより優れているとは言えません。たとえば、 Heer と Bostock (2010) の研究では円グラフとツリーマップを含む9種類のグラフを用い、被験者に大小関係を判断してもらう実験を行いましたが、ツリーマップ（四角形の面積）は円グラフ（角度）よりも判断までの所要時間が長いことが述べています。

22.16 モザイクプロット

モザイクプロットは2つの離散変数（おもに名目変数）の関係を可視化するために Hartigan と Kleiner (1984) が考案した図です。2つの名目変数間の関係を見る際によく使われるものはクロス表（クロス集計表）でしょう。

pacman::p_load(ggmosaic)

Mosaic_df <- Country_df |>
    select(Country, Continent, Polity = Polity_Type, PPP = PPP_per_capita) |>
    mutate(Continent = factor(Continent,
                              levels = c("Africa", "America", "Asia",
                                         "Europe", "Oceania")),
           Polity    = factor(Polity,
                              levels = c("Autocracy", "Closed Anocracy",
                                         "Open Anocracy", "Democracy",
                                         "Full Democracy")),
           PPP       = if_else(PPP >= 15000, "High PPP", "Low PPP"),
           PPP       = factor(PPP, levels = c("Low PPP", "High PPP"))) |>
    drop_na()

head(Mosaic_df)

# A tibble: 6 × 4
  Country     Continent Polity          PPP
  <chr>       <fct>     <fct>           <fct>
1 Afghanistan Asia      Closed Anocracy Low PPP
2 Albania     Europe    Democracy       Low PPP
3 Algeria     Africa    Open Anocracy   Low PPP
4 Angola      Africa    Closed Anocracy Low PPP
5 Argentina   America   Democracy       High PPP
6 Armenia     Europe    Democracy       Low PPP

　クロス表を作成する内蔵関数としてはtable()があります。2つの変数が必要となり、第一引数が行、第二引数が列を表します。

Mosaic_Tab <- table(Mosaic_df$Continent, Mosaic_df$Polity)
Mosaic_Tab


          Autocracy Closed Anocracy Open Anocracy Democracy Full Democracy
  Africa          3              14            11        18              1
  America         0               1             4        16              5
  Asia           13               6             0        15              3
  Europe          2               1             2        16             20
  Oceania         0               0             2         0              2

　このMosaic_Tabのクラスは"table"ですが、"table"クラスのオブジェクトをplot()に渡すと別途のパッケージを使わずモザイクプロットを作成することができます。

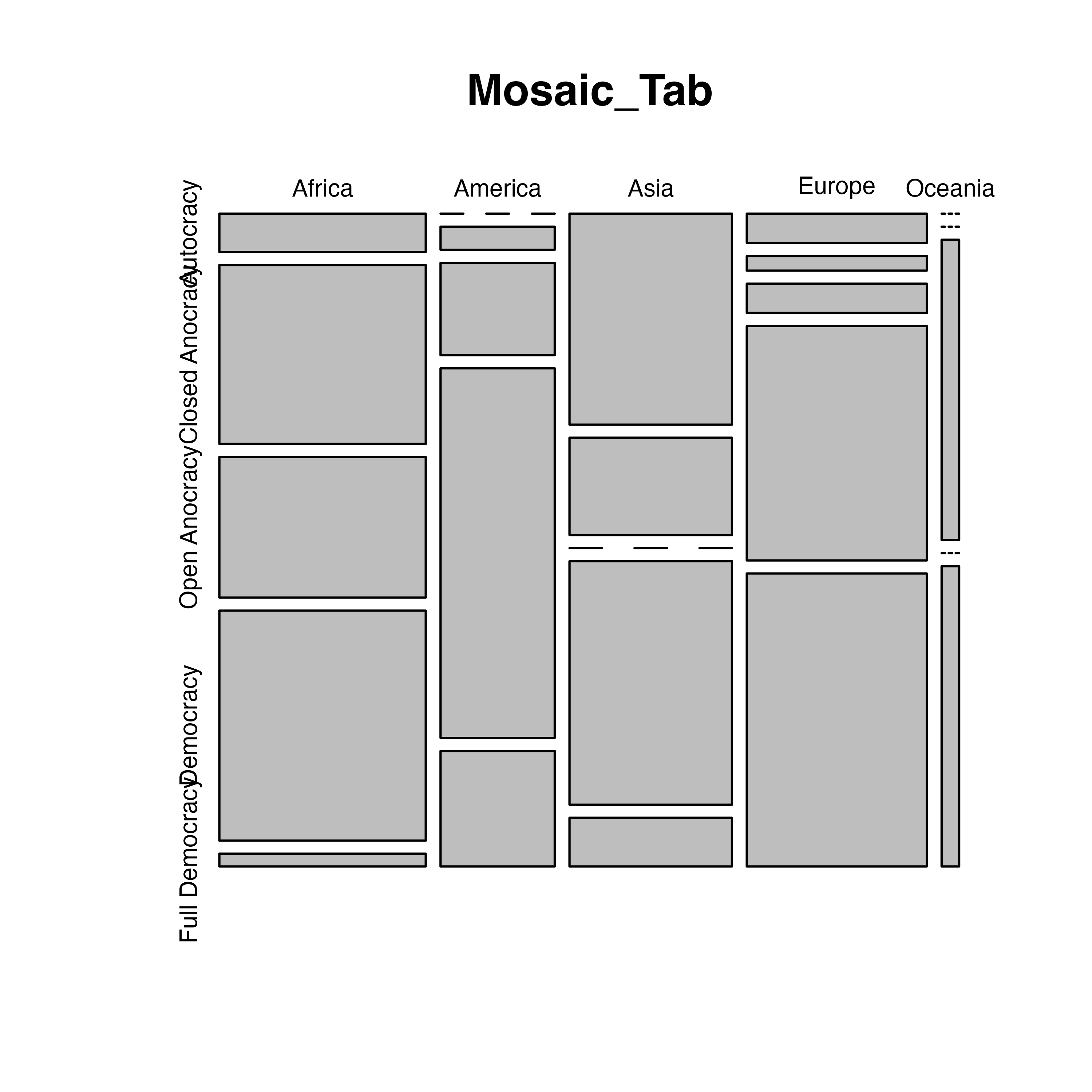

plot(Mosaic_Tab)

　やや地味ではありますが、モザイクプロットが出来ました。ここからはより読みやすいモザイクプロットを作成するために{ggmosaic}パッケージのgeom_mosaic()関数を使います。

　geom_mosaic()の場合、xのみのマッピングで十分です。ただし、特定の変数を指定するのではなく、product(変数1, 変数2)をxにマッピングする必要があります。table()関数同様、変数1は行、変数2は列です。また、欠損値が含まれている行がある場合は、aes()の外側にna.rm = TRUEを指定する必要があります。今回はdrop_na()で欠損値をすべて除外しましたが、念の為に指定しておきます。

Mosaic_df |>
    ggplot() +
    geom_mosaic(aes(x = product(Polity, Continent)), na.rm = TRUE) +
    labs(x = "Continent", y = "Polity Type") +
    theme_minimal() +
    theme(panel.grid = element_blank())

Warning: `unite_()` was deprecated in tidyr 1.2.0.
ℹ Please use `unite()` instead.
ℹ The deprecated feature was likely used in the ggmosaic package.
  Please report the issue at <https://github.com/haleyjeppson/ggmosaic>.

　これで出来上がりですが、"table"オブジェクトをplot()に渡した結果とあまり変わらないですね。続いて、この図を少し改良してみましょう。まずはセルの色分けですが、これはfillに色分けする変数をマッピングするだけです。今回は政治体制ごとにセルを色分けしましょう。また、文字を大きめにし、横軸の目盛りラベルを回転します。

Mosaic_df |>
    ggplot() +
    geom_mosaic(aes(x = product(Polity, Continent), fill = Polity),
                na.rm = TRUE) +
    labs(x = "Continent", y = "Polity Type") +
    theme_minimal(base_size = 16) +
    theme(legend.position = "none",
          panel.grid      = element_blank(),
          axis.text.x     = element_text(angle = 90, vjust = 0.5, hjust = 1))

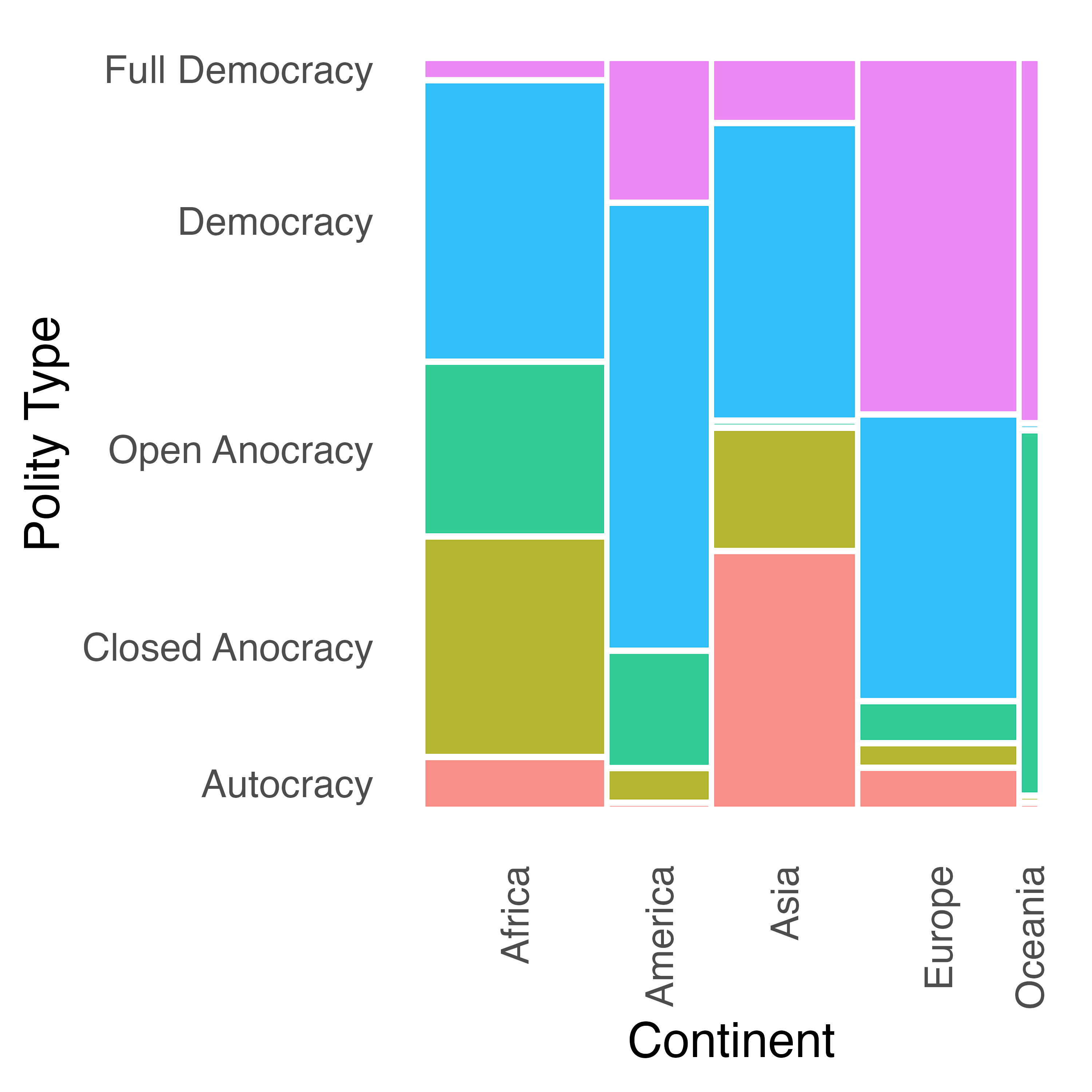

　次元を追加するためにはファセット分割を使います。たとえば、一人当たりPPP GDPの高低（PPP）でファセットを分割する場合、facet_wrap(~PPP)レイヤーを足すだけです。

Mosaic_df |>
    ggplot() +
    geom_mosaic(aes(x = product(Polity, Continent), fill = Polity),
                na.rm = TRUE) +
    labs(x = "Continent", y = "Polity Type") +
    facet_wrap(~PPP, ncol = 2) +
    theme_minimal(base_size = 16) +
    theme(legend.position = "none",
          panel.grid      = element_blank(),
          axis.text.x     = element_text(angle = 90, vjust = 0.5, hjust = 1))

　ただし、一つ問題があります。それは目盛りラベルの位置です。例えば、右側の横軸目盛りラベルの場合、セルの位置とラベルの位置がずれています。これは2つのファセットが同じ目盛りを共有し、左側の方に合わせられたため生じるものです。よく見ると横軸も縦軸も目盛りラベルに位置が同じであることが分かります。これを解消するためには、facet_wrap()の内部にscale = "free"を指定します⁶。これは各ファセットが独自のスケールを有することを意味します。

Mosaic_df |>
    ggplot() +
    geom_mosaic(aes(x = product(Polity, Continent), fill = Polity),
                na.rm = TRUE) +
    labs(x = "Continent", y = "Polity Type") +
    facet_wrap(~PPP, ncol = 2, scale = "free") +
    theme_minimal(base_size = 16) +
    theme(legend.position = "none",
          panel.grid      = element_blank(),
          axis.text.x     = element_text(angle = 90, vjust = 0.5, hjust = 1))

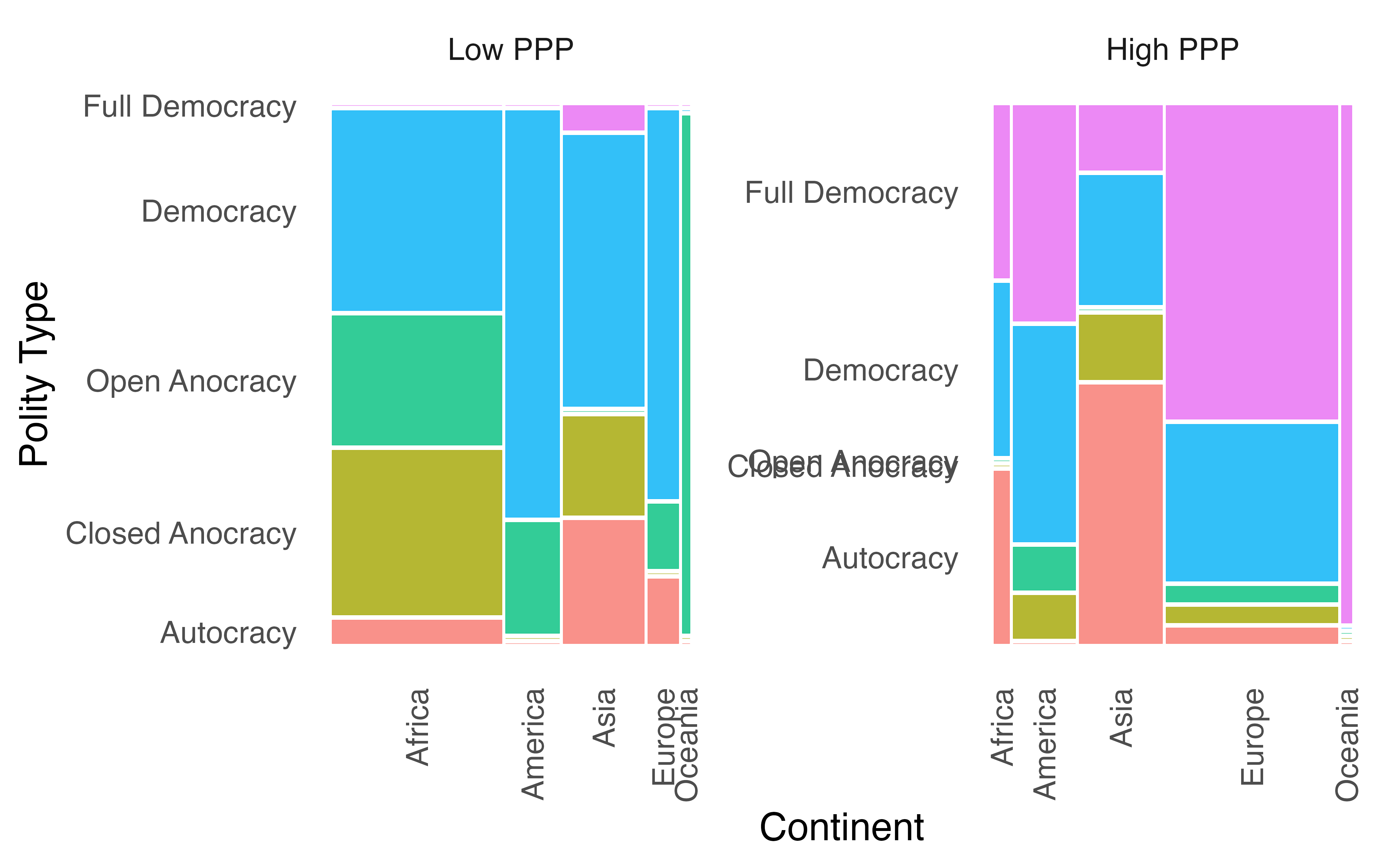

　右側ファセットの横軸ラベルが重なってしまいましたが、これでとりあえず完成です。アフリカにおけるOpen AnocracyとClosed Anocracyの頻度が0であるため、これは仕方ありません。一つの対処方法としては以下のように縦軸目盛りを削除し、凡例で代替することが考えられます。

Mosaic_df |>
    ggplot() +
    geom_mosaic(aes(x = product(Polity, Continent), fill = Polity),
                na.rm = TRUE) +
    labs(x = "Continent", y = "Polity Type", fill = "Polity Type") +
    facet_wrap(~PPP, ncol = 2, scale = "free_x") +
    theme_minimal(base_size = 16) +
    theme(panel.grid  = element_blank(),
          axis.text.y = element_blank(),
          axis.text.x = element_text(angle = 90, vjust = 0.5, hjust = 1))

22.17 その他のグラフ

The R Graph Galleryでは本書で紹介できなかった様々な図のサンプルおよびコードを見ることができます。ここまで読み終わった方なら問題なくコードの意味が理解できるでしょう。{ggplot2}では作成できないグラフ（アニメーションや3次元図、インタラクティブなグラフ）についても、他のパッケージを利用した作成方法について紹介されているので、「こんな図が作りたいけど、作り方が分からん！」の時には、まずThe R Graph Galleryに目を通してみましょう。

最後の_cはマッピングする変数（ここではHDI_2018）が連続変数（continuous）であることを意味します。↩︎
"text"の代わりに"label"をすると、ラベル形式になります。。↩︎
これから登場するgeom_bump()幾何オブジェクトが使えるようになります。{ggbump}を使用せず、{ggplot2}が提供するgeom_line()でも代替可能です。geom_line()の場合、直線で順位の変化が表示され、geom_bump()の場合は曲線で表示されます。丸い感じの図を好まない方なら、{ggbump}を読み込まず、geom_bump()をgeom_line()に書き換えてください。↩︎
今回は2期間の変化を示していますが、3期以上の場合、axis3、axis4、…と追加してください。↩︎
今回の例だと、labelもggplot()内部でマッピング可能です。↩︎
他にも縦軸のみ共有する"free_x"、横軸のみ共有する"free_y"があり、既定値は"fixed"です。↩︎
